直角式1:1传动换向齿轮变速箱结构

　　这款直角换向传动结构，在各类需要轴线垂直转向的动力传输场景中应用十分广泛，从轻工包装生产线的动力分路传递，到小型农用机具的动力换向输出，再到自动化输送线的转角动力接驳，都能见到这类等速换向结构的身影。它的核心作用是在不改变传动比的前提下，完成动力传输方向的90度转换，相比采用皮带、链条实现的换向结构，这类刚性齿轮传动的换向结构传动精度更高，背隙控制更稳定，长期运行下的传动比保持性更好，不会出现皮带打滑、链条拉长导致的传动滞后问题。

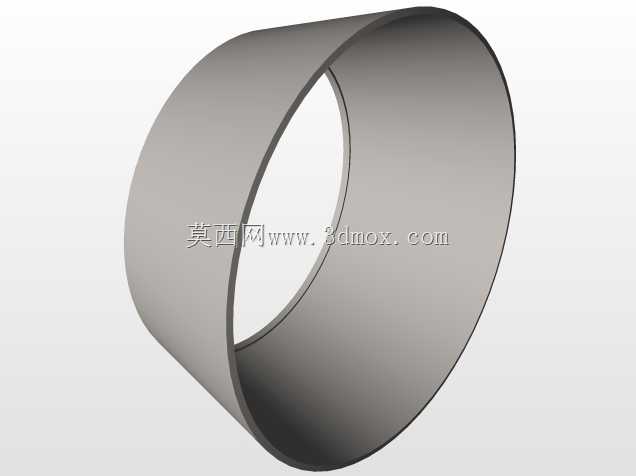

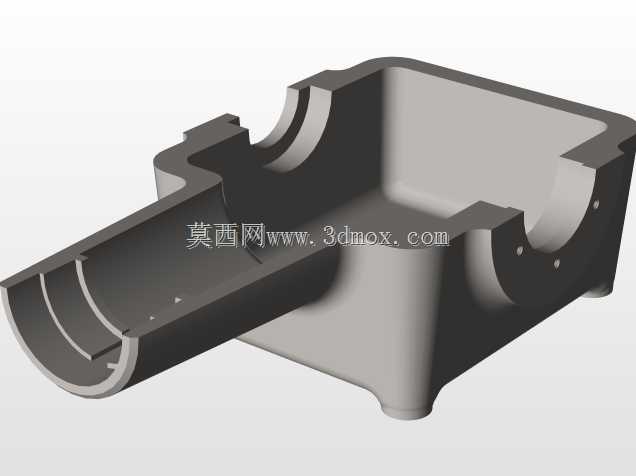

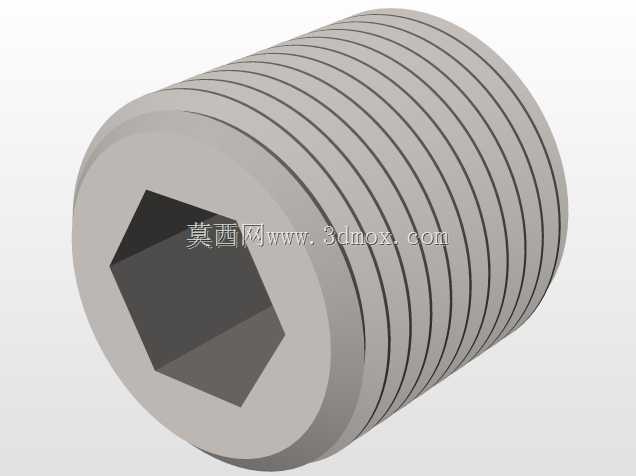

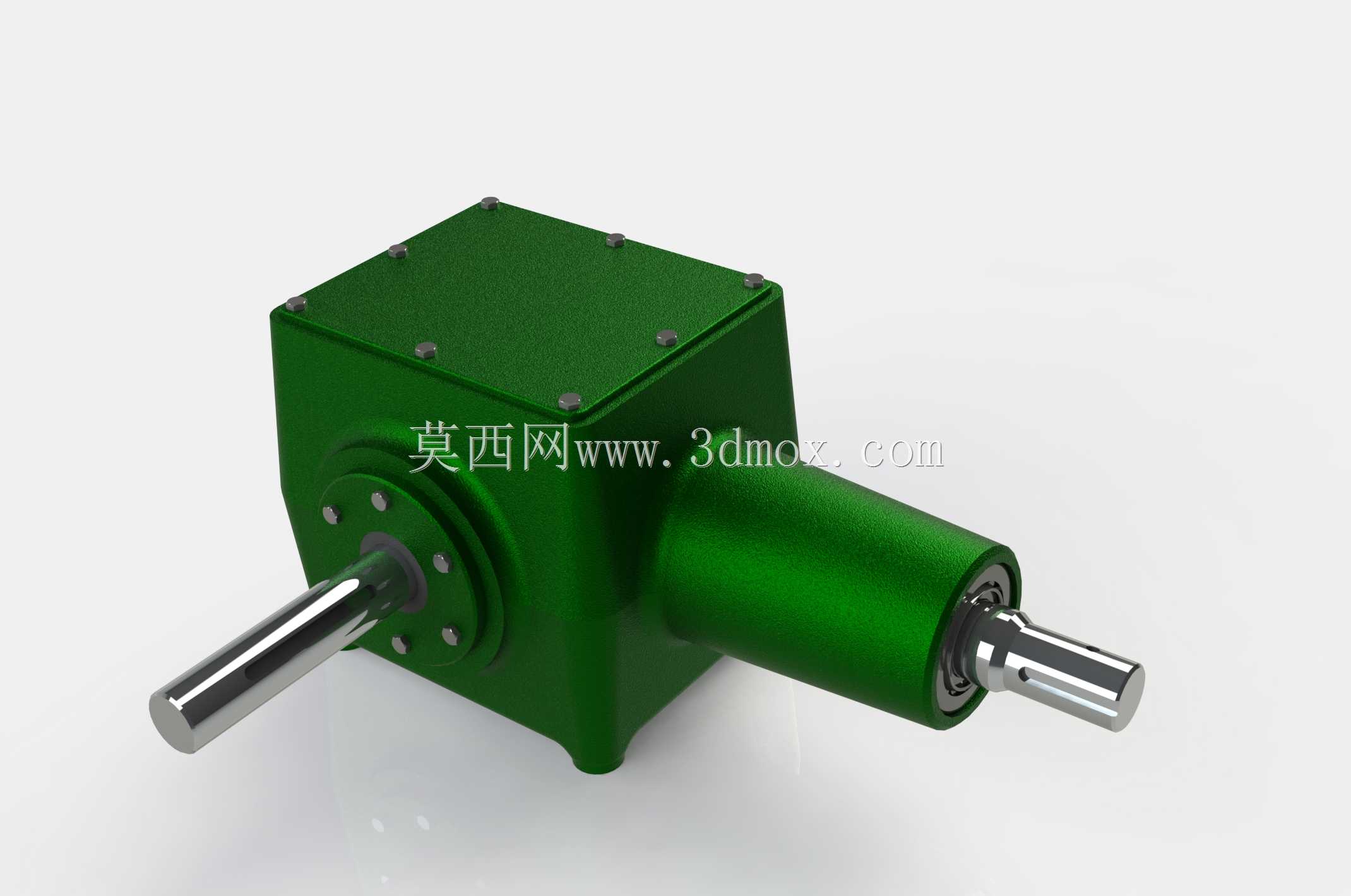

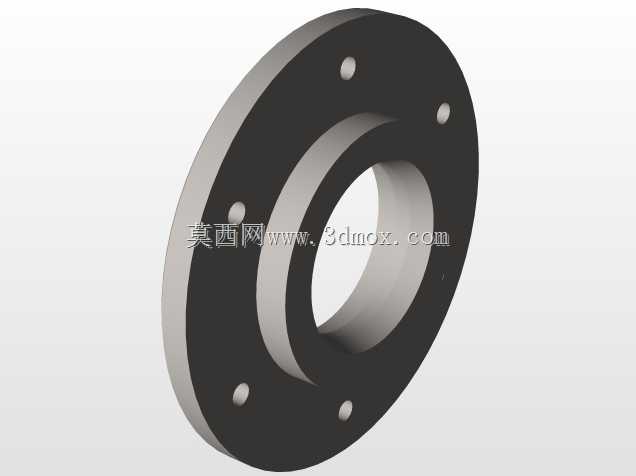

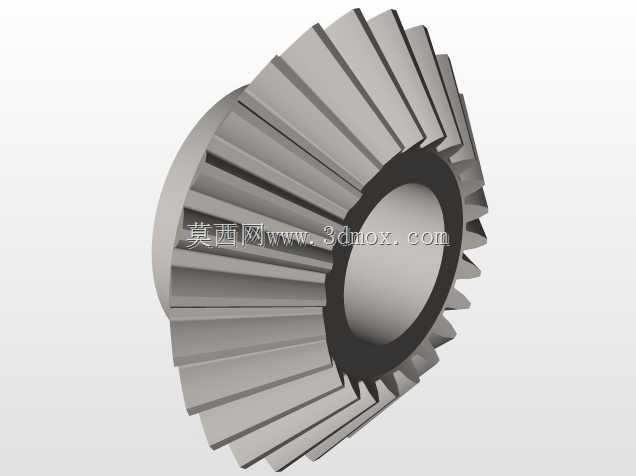

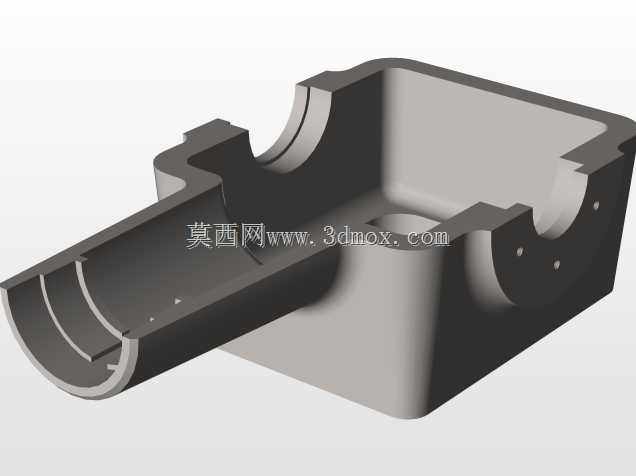

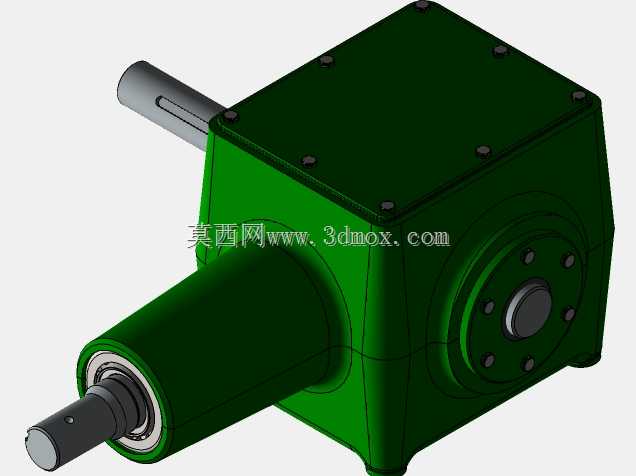

　　从结构设计逻辑来看，这款箱体采用一体化铸造成型的方形壳体，壳体外部预留了均匀分布的螺栓安装孔位，既可以通过端盖螺栓完成内部齿轮组件的装配锁紧，也能借助壳体上的安装点位完成整机在设备机架上的固定。内部采用螺旋锥齿轮啮合传动的结构形式，相比直齿锥齿轮，螺旋齿的啮合重合度更高，传动过程中的冲击更小，运行噪音更低，承载能力也更强，适配中低速、中等扭矩的动力传输场景。输入与输出轴采用同直径的伸出设计，轴端做了标准的轴伸公差配合处理，可直接通过键连接与联轴器、带轮、链轮等外接传动件配合，不需要额外做轴径转换的适配结构，能减少选型配套时的额外加工成本。

　　在安装边界的设计考量上，方形壳体的平直安装面可以直接贴合设备的安装基板，不需要额外做角度调整的安装座，两个输出轴的轴线严格处于空间垂直状态，轴伸长度控制在合理范围内，既保证了外接传动件的装配空间，也不会因为轴伸过长导致轴端挠度变大，影响齿轮啮合精度。壳体的壁厚经过强度校核，在额定扭矩负载下不会出现壳体变形导致的齿轮啮合错位问题，内部的腔体预留了足够的润滑脂存储空间，装配时填充润滑脂后可实现长期免维护运行，不需要额外设计复杂的油路循环结构，降低了后期运维的复杂度。

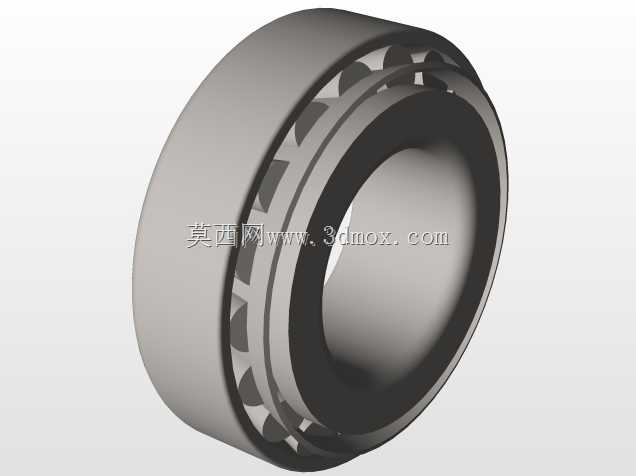

　　在实际选型适配过程中，这类1:1换向变速箱需要重点关注轴伸的负载承受能力，径向负载不能超过轴系轴承的额定动载荷，安装时要保证外接传动件的对中精度，避免额外的偏载力作用在轴端，加速轴承和齿轮的磨损。壳体的安装固定需要采用强度足够的螺栓，保证运行过程中不会因为传动反力出现壳体移位，影响传动稳定性。相比多级变速的变速箱结构，这款等速换向的结构没有变速换挡的复杂机构，整体结构更紧凑，体积更小，在空间受限的转角动力传输场景下，比采用多组平行轴传动实现换向的结构更节省安装空间，也能减少传动链的长度，提升整体传动效率。

　　从结构细节来看，轴端的密封采用标准的接触式密封圈，能有效阻挡外部粉尘、水汽进入箱体内部，同时防止内部润滑脂泄漏，适配多粉尘、轻度潮湿的工业作业环境。端盖与箱体的结合面采用密封垫密封，保证箱体的密封性能，避免长期运行后出现润滑脂渗漏的问题。齿轮组件经过热处理强化，齿面硬度足够应对长期啮合的磨损，使用寿命更长，在额定负载工况下可以稳定运行数万小时不需要更换内部核心零件。
