GB R70型直角传动齿轮箱结构设计

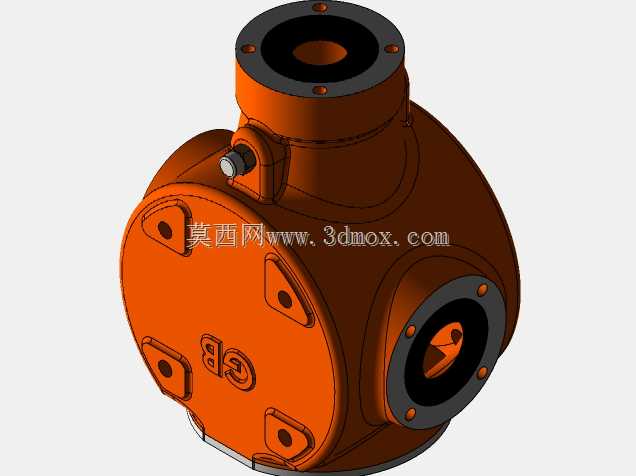

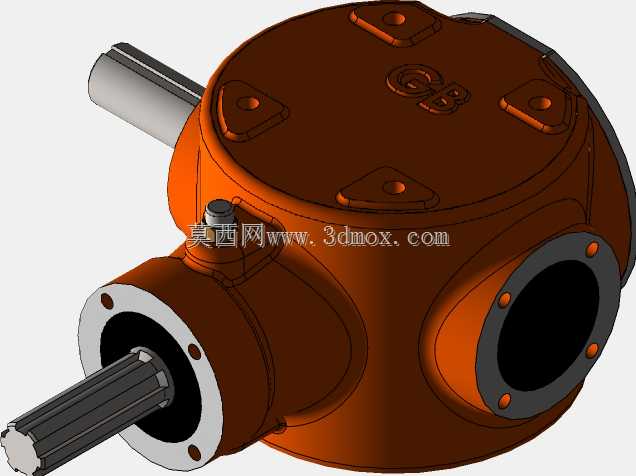

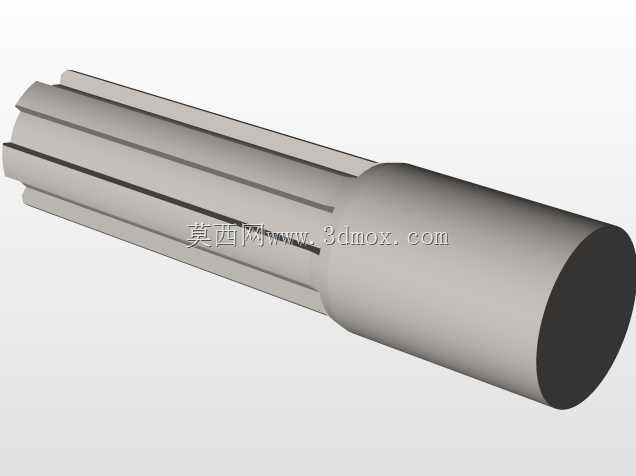

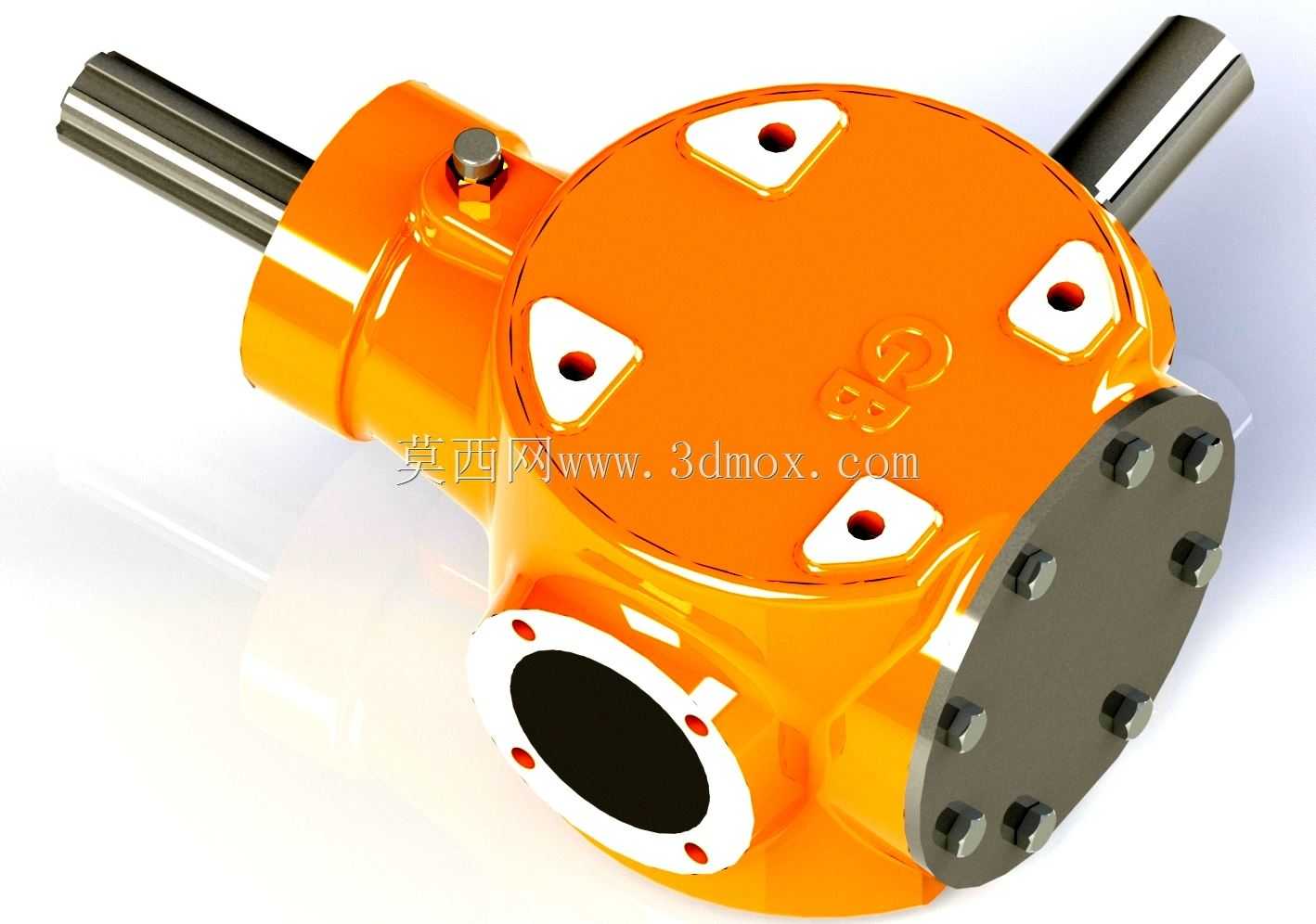

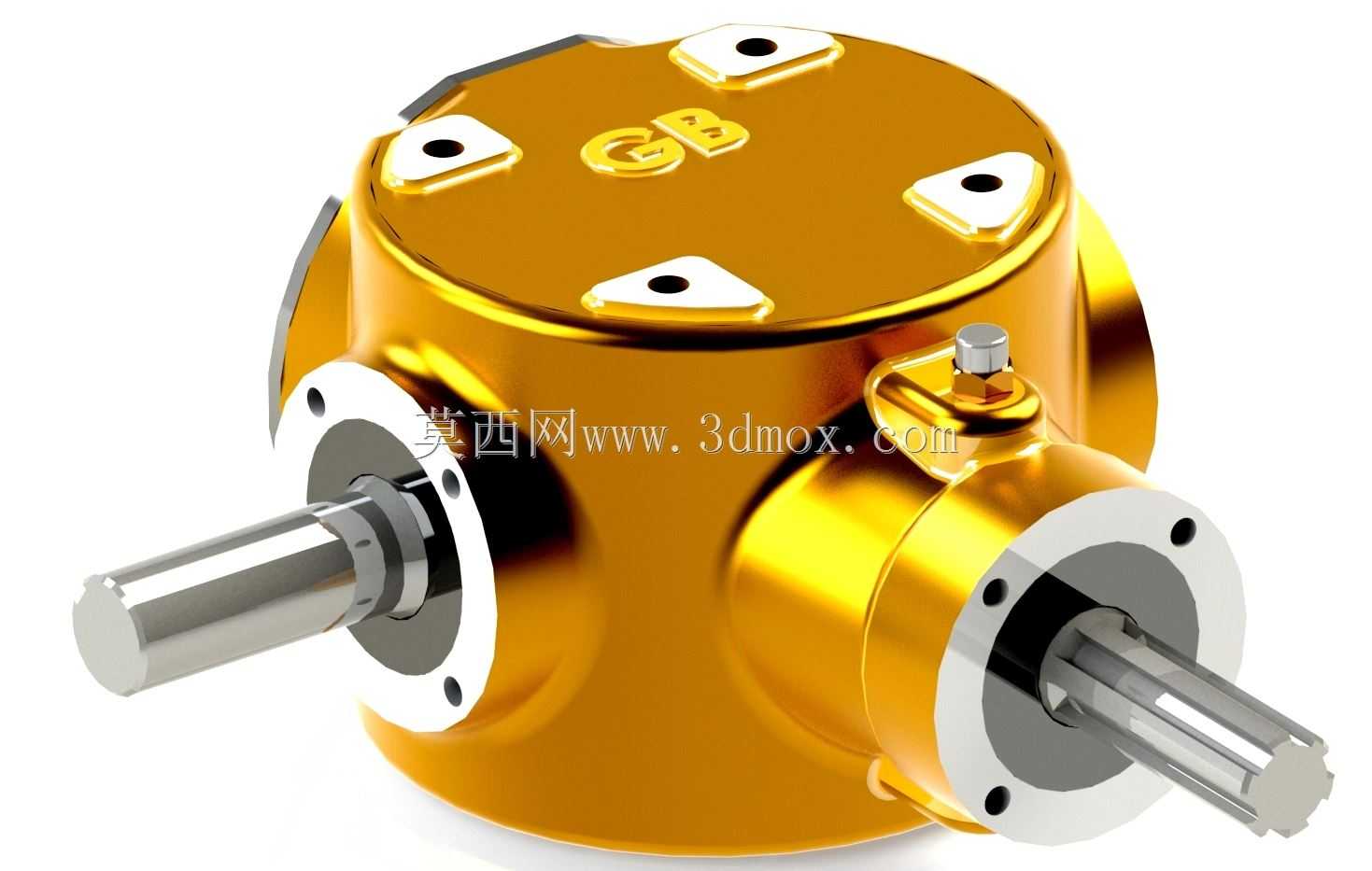

这款直角传动齿轮箱主要应用在需要改变动力传输方向的工业传动场景中，常见于农业机具、小型工程机械、轻工输送设备以及非标自动化生产线的动力布局环节，能够在紧凑的安装空间内完成水平与垂直方向的动力换向传递，替代传统直连传动需要额外布置传动轴的冗余结构，大幅缩减整套传动系统的占用空间。在实际使用过程中，该齿轮箱通过内部相互啮合的齿轮副完成扭矩传递与转速匹配，输入端可连接电机、内燃机等动力源，输出端可对接执行机构、传动轴等负载部件，能够稳定传递额定范围内的扭矩，在低速重载的工况下也能保持平稳的传动状态，减少动力传输过程中的损耗。从产品功能特性来看，箱体采用一体化铸造成型的壳体结构，外壳的加强筋布局均匀分布在受力集中的区域，既能够提升箱体整体的结构强度，抵御传动过程中产生的径向与轴向载荷，也能增大壳体的散热面积，让齿轮啮合产生的热量能够快速散发，避免长时间运行导致内部润滑脂温度过高失效。双输出轴的结构设计支持双向动力输出，可同时为两个不同方向的执行部件提供动力，适配更多复杂的传动布局需求；端盖采用多螺栓紧固的密封结构，能够有效阻挡外界的粉尘、水汽进入箱体内部，同时防止内部润滑介质渗漏，适配户外、多粉尘等相对恶劣的作业环境。在设计思路上，这款齿轮箱优先考虑了安装适配性与维护便捷性，壳体上的四个带衬套的安装孔位采用对称布局，能够兼容不同方向的安装固定需求，不需要额外制作转接安装板即可完成设备固定；顶部设置的注油与排气螺塞，能够方便日常维护时补充润滑脂，同时平衡箱体内外的气压差，避免运行过程中内部压力升高导致密封件损坏。从外形尺寸与安装边界来看，整体壳体采用近似圆形的紧凑结构，输入轴与输出轴呈90度垂直布局，轴伸长度经过优化设计，既保证了与联轴器、带轮等连接件的配合长度，也不会因为轴伸过长导致额外的弯矩载荷作用在轴承上；侧面的检修口采用法兰式密封盖板，不需要完全拆解箱体即可完成内部齿轮的检查与间隙调整，大幅降低后期维护的工作量。各连接轴的轴径尺寸按照通用传动配件的标准规格设计，能够直接匹配市面上常规的联轴器、链轮、带轮等传动配件，不需要额外定制非标连接件，降低设备配套的成本。
