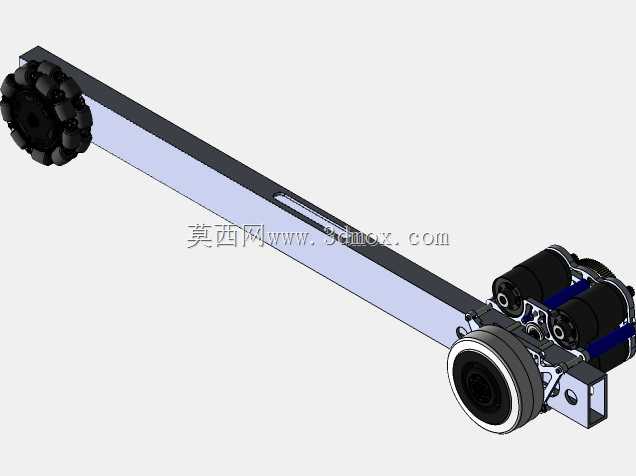

紧凑型多档位动力变速传动装置

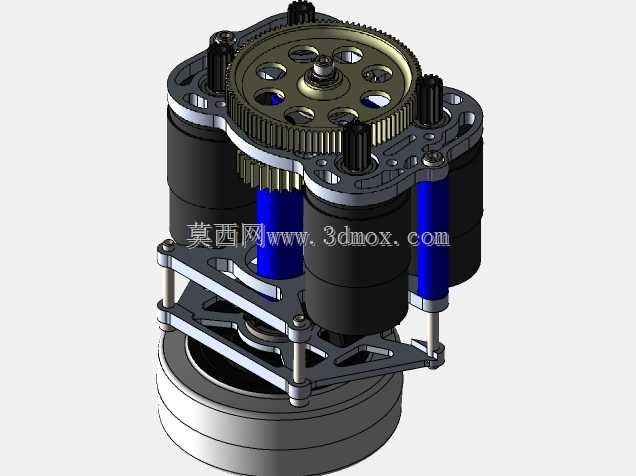

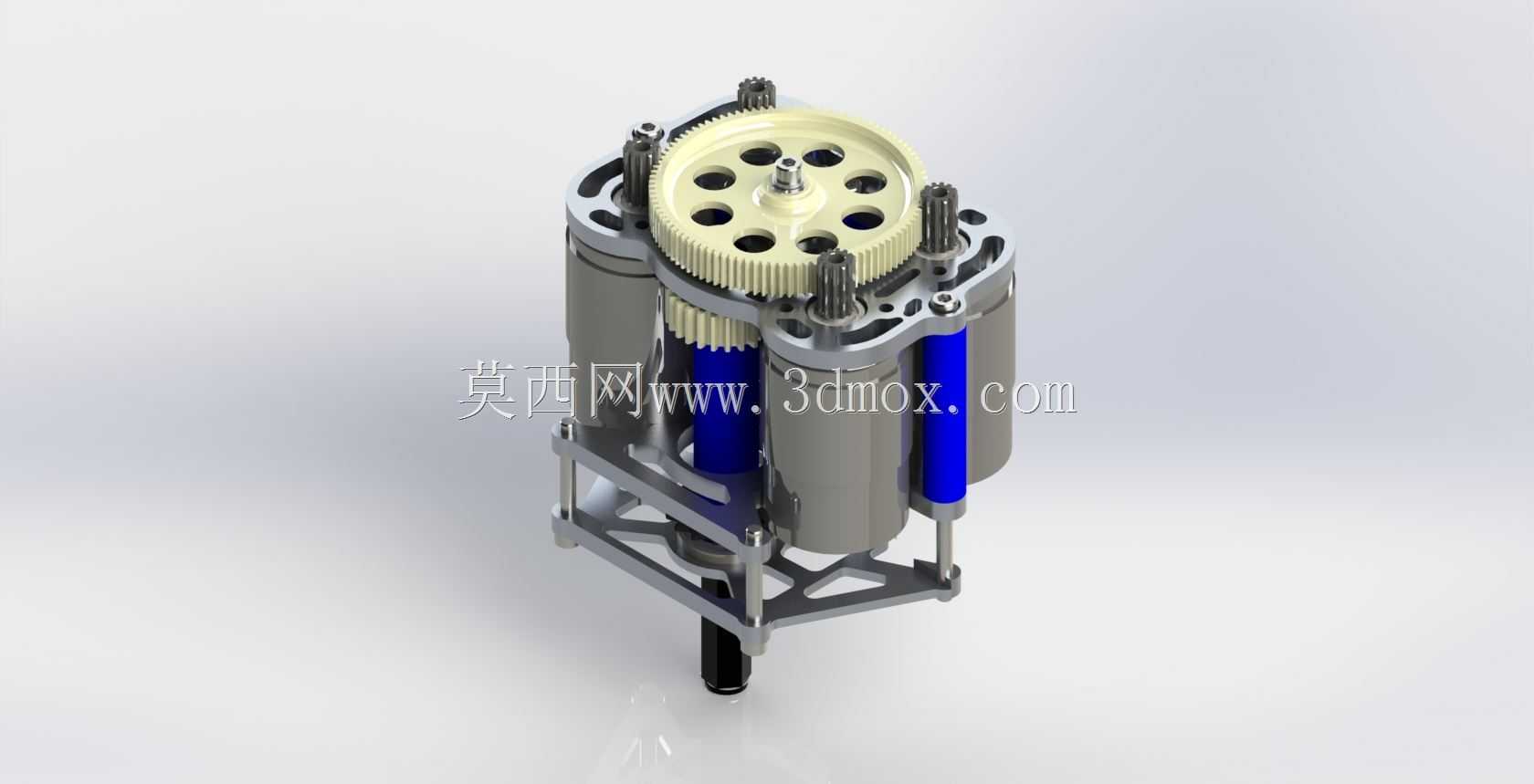

　　这款紧凑型变速传动结构，核心面向小型轮式移动平台的动力传输场景设计，常见于小型竞技机器人、轻量化无人巡检车、桌面级移动载具这类对安装空间、自重有严苛限制的应用场景，这类场景往往没有冗余空间容纳大体积传动部件，同时还要兼顾动力输出的扭矩适配与转速匹配需求。从结构布局来看，设计全程围绕紧凑化、轻量化的核心目标展开，没有采用传统变速箱的分体式壳体布局，而是将多组传动齿轮、动力输入接口、输出轴集成在框架式支撑结构内，三个柱状动力单元沿周向排布，直接与上层的大直径从动齿轮啮合，省去了多余的中间传动层级，既压缩了轴向与径向的安装尺寸，也减少了传动过程中的功率损耗。齿轮组采用定轴齿轮传动方案，匹配两级减速比，第一级为小模数圆柱直齿轮啮合，

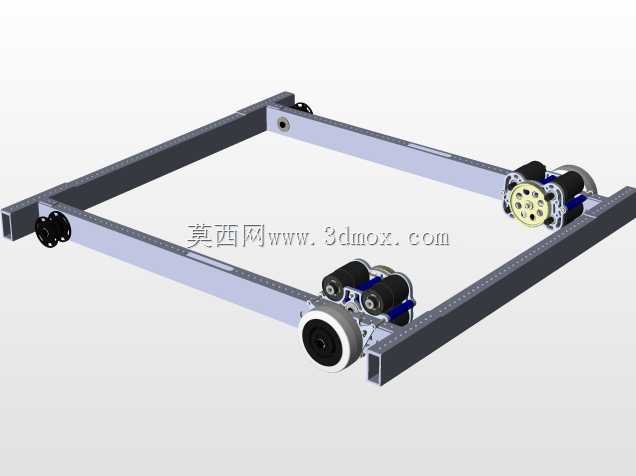

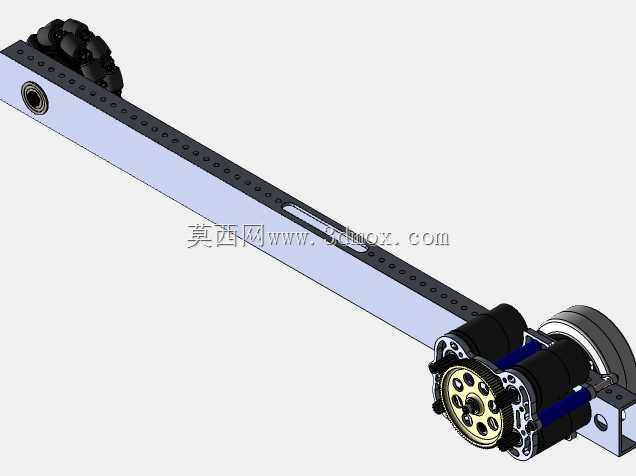

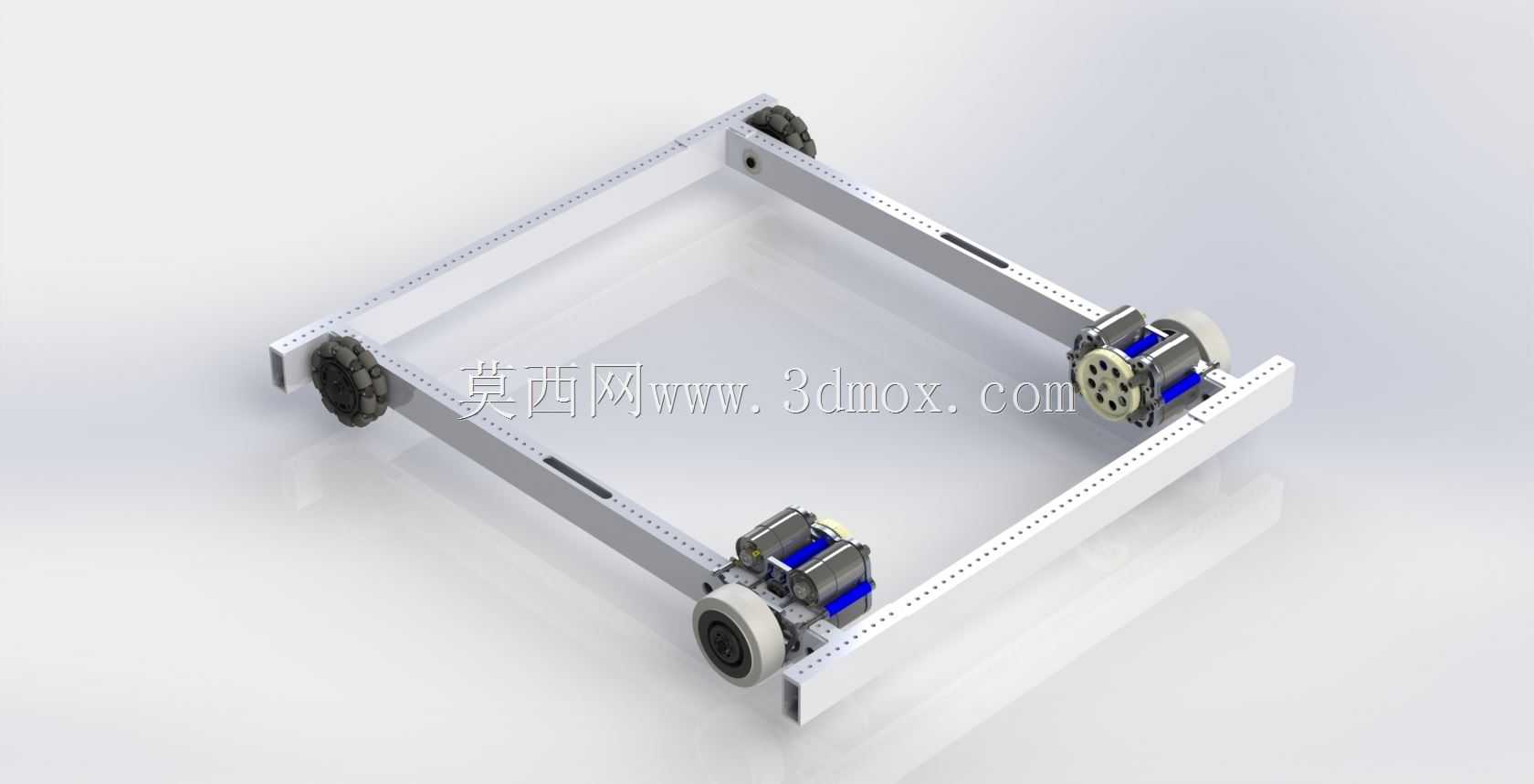

　　将动力单元的高转速低扭矩输出初步降速增扭，第二级通过大直径主从动齿轮配合，将动力汇总后传递至下部的输出轴，最终适配4英寸规格车轮时，可实现稳定的轮端线速度输出，满足小型载具平地行进、轻度越障的动力需求。安装边界上，整体结构的三维尺寸控制在极小范围内，长宽高方向的安装预留量无需额外拓展，框架式的支撑结构直接预留了动力单元的安装位与输出轴的定位孔，装配时无需额外设计转接支架，可直接将整体结构固定在载具底盘的预留安装点上，输出轴直接与车轮轮毂连接即可完成动力链路的搭建，大幅减少了整机装配的工作量。结构设计过程中，没有刻意追求冗余的结构强度，而是在满足传动受力要求的前提下，尽可能削减非受力部位的材料厚度，齿轮采用镂空式辐板设计，

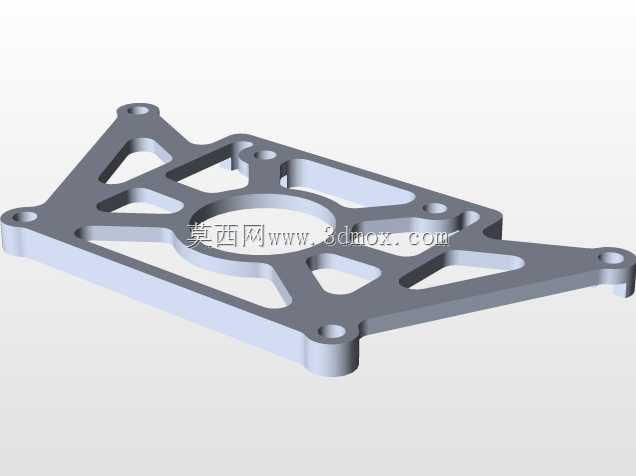

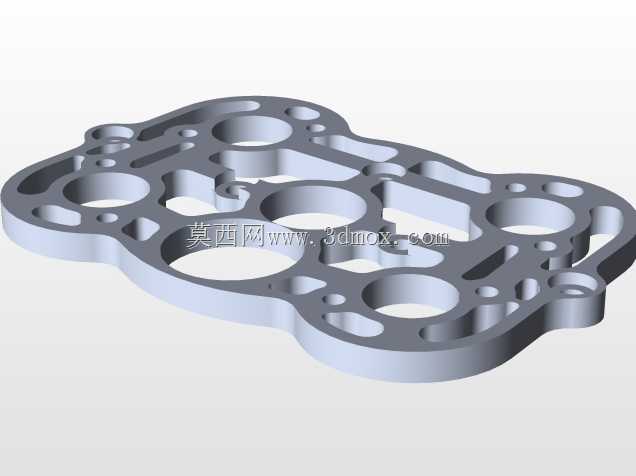

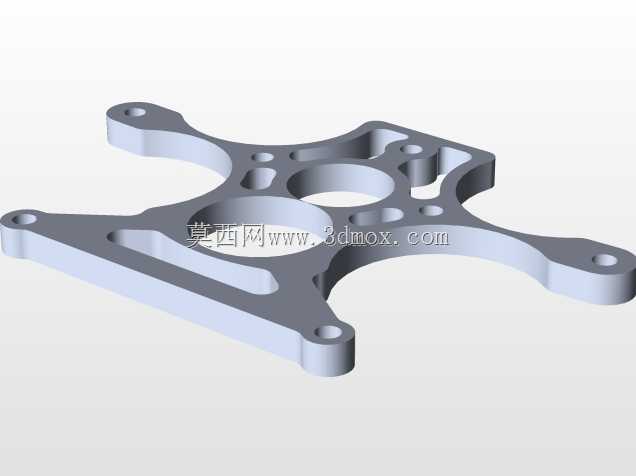

　　支撑框架采用铣削镂空的轻量化结构，在保证齿轮啮合精度、轴系支撑刚度的前提下，将整体自重控制在较低水平，适配小型载具对自重敏感的设计需求。实际使用过程中，这类紧凑结构的变速箱需要重点关注齿轮啮合的侧隙控制，由于采用多动力单元同时输入的布局，每个输入齿轮与主从动齿轮的啮合间隙需要保持一致，避免出现单齿轮受力过载的情况；同时轴系的定位采用微型轴承支撑，保证高转速运转下的传动平稳性，减少运转过程中的振动与噪音。不同于工业级重载变速箱的设计逻辑，这款结构完全偏向小型化、轻量化的应用场景，没有设置复杂的换挡机构，而是通过固定减速比匹配动力单元的输出特性，兼顾了结构复杂度与使用可靠性，在有限的空间内实现了动力汇总、减速增扭、动力输出的完整传动功能，对于小型移动载具的传动系统设计有较高的参考价值，可直接作为同类产品传动方案的设计原型，根据实际载具的动力需求、车轮尺寸调整齿轮模数与减速比参数，即可快速适配不同的应用场景。
