卡车副车架中间连接梯架结构设计

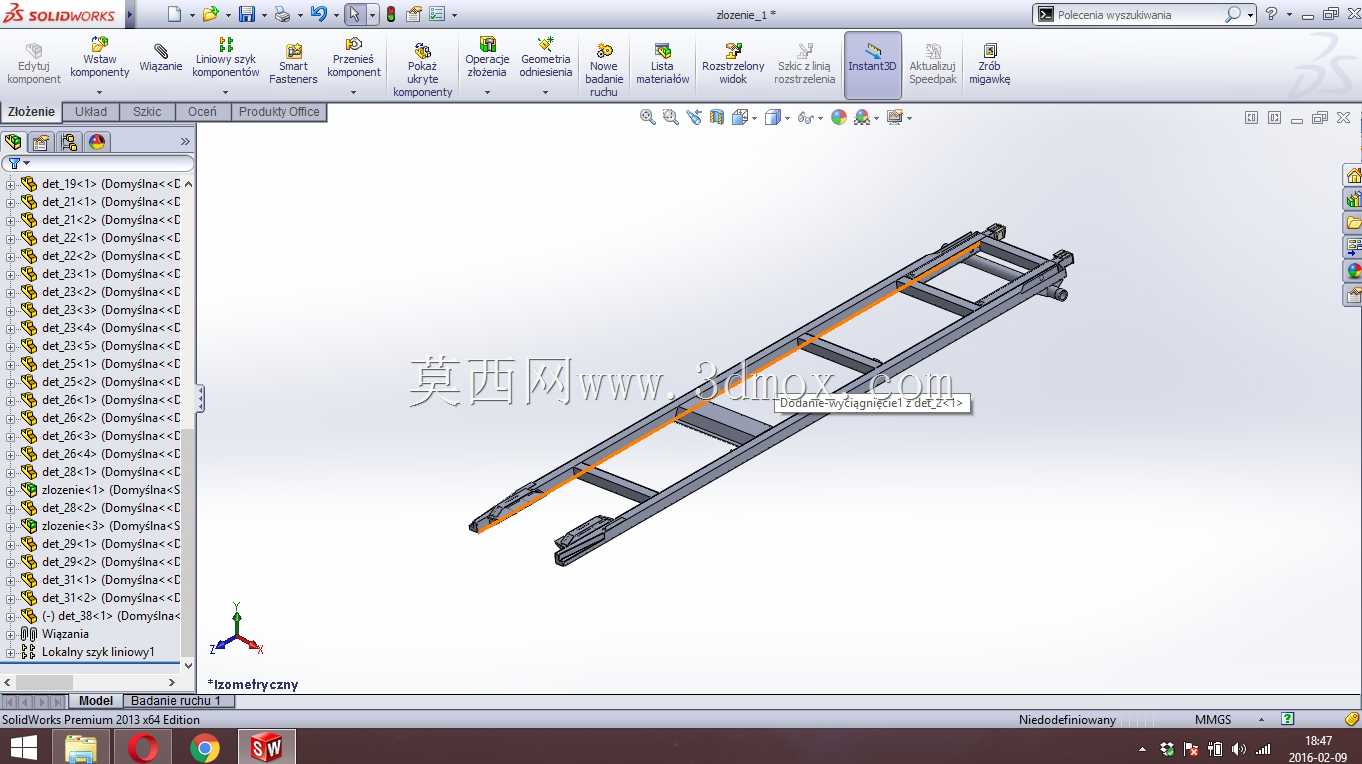

　　该结构属于商用车底盘附属承载构件，主要应用于中重型载货卡车的副车架分段连接场景，在长轴距货运车辆、专用改装作业车辆的底盘布局中，这类中间梯架承担着前后段副车架的刚性衔接、局部载荷分散传递以及附属部件安装依托的核心作用。不同于整体式副车架的一体化成型思路，分段式副车架搭配中间连接梯架的设计方案，能够更好适配不同轴距车型的模块化改型需求，无需重新开模制作整根副车架纵梁，仅通过调整中间梯架的长度尺寸，即可快速匹配不同货箱长度、不同上装布局的车型配置，大幅压缩底盘改型的设计与制造成本。从结构功能来看，该梯架采用双纵梁搭配多组横撑的框架式构型，两侧纵梁为槽型截面构件，与前后段副车架的纵梁截面保持一致，连接端预留有标准的螺栓过孔与定位止口，

　　安装时可通过高强度螺栓与前后段副车架实现刚性对接，止口结构能够抵消车辆行驶过程中纵梁传递的扭转与剪切载荷，避免连接位置出现应力集中导致的连接失效。横撑构件采用等间距布置，相邻横撑之间的间距经过载荷校核，既能够保证梯架整体的抗弯抗扭刚度，避免车辆在颠簸路面行驶时框架出现过大形变，又能够为底盘布置的管线、储气筒、蓄电池组等附属部件提供安装点位，部分横撑上预留的安装孔位可直接适配标准卡箍、支架的安装尺寸，无需后期在纵梁上额外打孔破坏纵梁结构强度。设计过程中，梯架的整体宽度与主车架的外侧安装间距保持匹配，安装后梯架下平面与主车架上平面的预留间隙控制在合理范围，既避免车辆行驶过程中出现上下结构的运动干涉，又能够为缓冲垫的安装预留足够空间，

　　缓冲垫可有效过滤路面传递的高频振动，降低梯架连接位置的疲劳载荷。纵梁端部的连接法兰采用加厚设计，法兰与纵梁的焊接位置采用满焊工艺并做圆角过渡处理，避免焊接应力集中导致的焊缝开裂，所有外露的棱边均做倒钝处理，避免安装过程中划伤施工人员，也防止后期管线布设时磨损管线外层防护层。从安装边界来看，该梯架的总长度适配常规6x2、8x4载货车型的副车架分段间距，安装时无需对主车架原有结构做切割改动，仅需通过U型螺栓将前后段副车架与中间梯架整体固定在主车架纵梁上即可，整体安装工序可在底盘总装线上快速完成，适配流水线生产的节拍要求。在实际使用场景中，这类中间梯架除了承担结构连接作用外，还可作为底盘检修时的临时踩踏支撑结构，

　　因此横撑的表面做了防滑纹理设计，单根横撑的承载能力可满足成年检修人员的站立承重需求，无需额外搭设检修梯架即可完成底盘中部部件的检修作业。结构的材质选用与主副车架一致的高强度汽车结构钢，焊接完成后整体做电泳防锈处理，可适应雨雪天气、盐碱路段等复杂行驶环境的防腐蚀要求，整体结构的疲劳寿命满足商用车全生命周期的使用要求，无需在车辆使用周期内对连接结构做额外的加固维护。设计阶段通过有限元分析对不同工况下的结构应力做了仿真验证，包括满载弯曲、极限扭转、紧急制动等典型行驶工况，梯架所有位置的应力值均低于材料的屈服强度，安全系数符合商用车底盘结构的设计规范，连接位置的形变位移量控制在允许范围内，不会出现因结构形变导致的连接螺栓松动、附属部件安装错位等问题。
