22针红色密封法兰式Deutsch连接器

　　在商用车、工程机械设备的电气布线系统里，这类带法兰安装结构的多针连接器一直是舱体穿线连接的核心部件，尤其是动力舱、驾驶室分隔板这类需要固定走线、同时要兼顾密封防护的位置，法兰式结构相比普通直插连接器能省去额外的固定支架，直接通过法兰盘上的两个安装孔锁附在舱壁开孔处，既可以保证连接点位的固定强度，也能配合端面的密封结构阻挡舱内的油污、水汽以及外部的泥水、粉尘侵入连接触点。这款22针规格的连接器，触点排布密度适配多信号回路的传输需求，既可以承载小电流的传感器信号传输，也能兼顾部分低压控制回路的供电连接，在车载ECU外接布线、工程机械作业装置的分线连接场景里，这类规格的连接器能减少不同点位接插件的种类混用，降低线束装配时的错接概率。

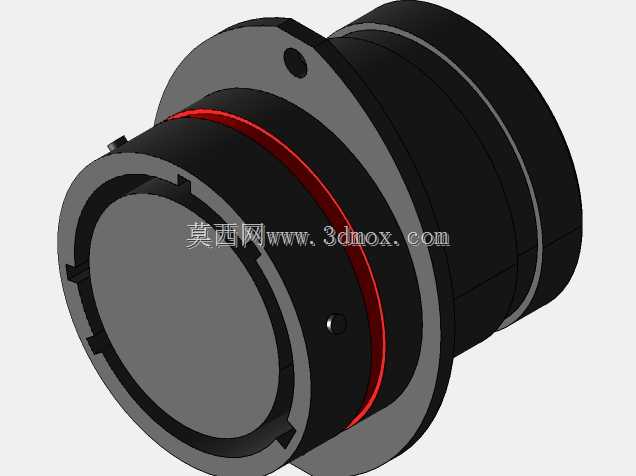

　　从结构设计来看，主体采用法兰盘与插合筒体一体化的结构，法兰盘为圆形切边造型，两个安装孔对称分布在法兰盘两侧，安装时不需要额外调整角度对位，只要对准舱壁上的预制开孔，穿入紧固件即可完成固定，筒体部分的多段阶梯结构是为了适配不同直径的线束护套，靠近插合端的红色环形密封件是硅橡胶材质，在插头与插座插合到位后，密封件会被挤压填充在两者的配合间隙里，实现IP67级别的防护效果，避免车辆涉水、高压冲洗时水分进入触点区域造成短路或者触点氧化。插合端的卡扣槽结构是Deutsch连接器的经典设计，和对应插头的锁扣配合后，能承受车辆行驶过程中的持续振动，不会因为颠簸出现松脱退针的问题，筒体尾部的阶梯结构是用来固定线束波纹管的，

　　装配时将波纹管套入尾部阶梯后用扎带锁紧，就能实现线束端的应力释放，避免线束拉扯直接作用到触点焊接处，提升长期使用的可靠性。在建模过程中，这类连接器的结构还原重点在于几个配合尺寸的精准度：首先是法兰盘的安装孔中心距，这个尺寸直接决定了连接器能不能顺利装配到舱壁的预制孔位，其次是插合端的内外径尺寸以及密封槽的深度宽度，这部分尺寸如果出现偏差，要么会出现插合过紧装配困难，要么会导致密封件压缩量不足达不到防护要求，另外触点安装孔的相对位置也需要严格按照实物排布还原，否则后续做线束装配模拟时会出现针脚对位错误的问题。实际选型应用中，这类连接器多用于需要固定在舱壁上的穿线点位，相比普通的线对线连接器，它的固定强度更高，密封性能更稳定，

　　尤其是在重型卡车、矿用设备这类运行工况恶劣、振动大、接触油污泥水多的场景里，法兰式安装的连接器不需要额外设计安装支架，能减少周边结构件的设计工作量，同时22针的针数配置刚好覆盖多数分线盒到执行端的信号回路数量，不会因为针数过多造成闲置浪费，也不会因为针数不足需要额外增加接插件数量。从结构细节来看，连接器外壳采用增强尼龙材质，具备足够的机械强度同时耐油污、耐高低温性能稳定，能适应-40℃到125℃的工作温度范围，覆盖车载设备的常规工作温度区间，内部的触点插孔采用铜合金镀锡工艺，接触电阻小，抗腐蚀能力强，多次插拔后依然能保持稳定的接触性能，红色密封件除了密封作用外，也能在装配时作为视觉对位标识，方便操作人员快速确认插合是否到位，避免出现半插合的隐患。在三维装配设计中，这类标准接插件的模型还原度直接影响后续线束布线的准确性，尤其是法兰盘的安装面与筒体的同轴度、安装孔的相对位置，这些参数如果和实物存在偏差，在做整车布线干涉检查时就会出现误判，要么是实际装配时连接器和周边结构件干涉，要么是安装孔位对不上需要重新修改舱壁开孔，造成不必要的设计返工。
