带帽圆柱销轴楔子机械连接构件

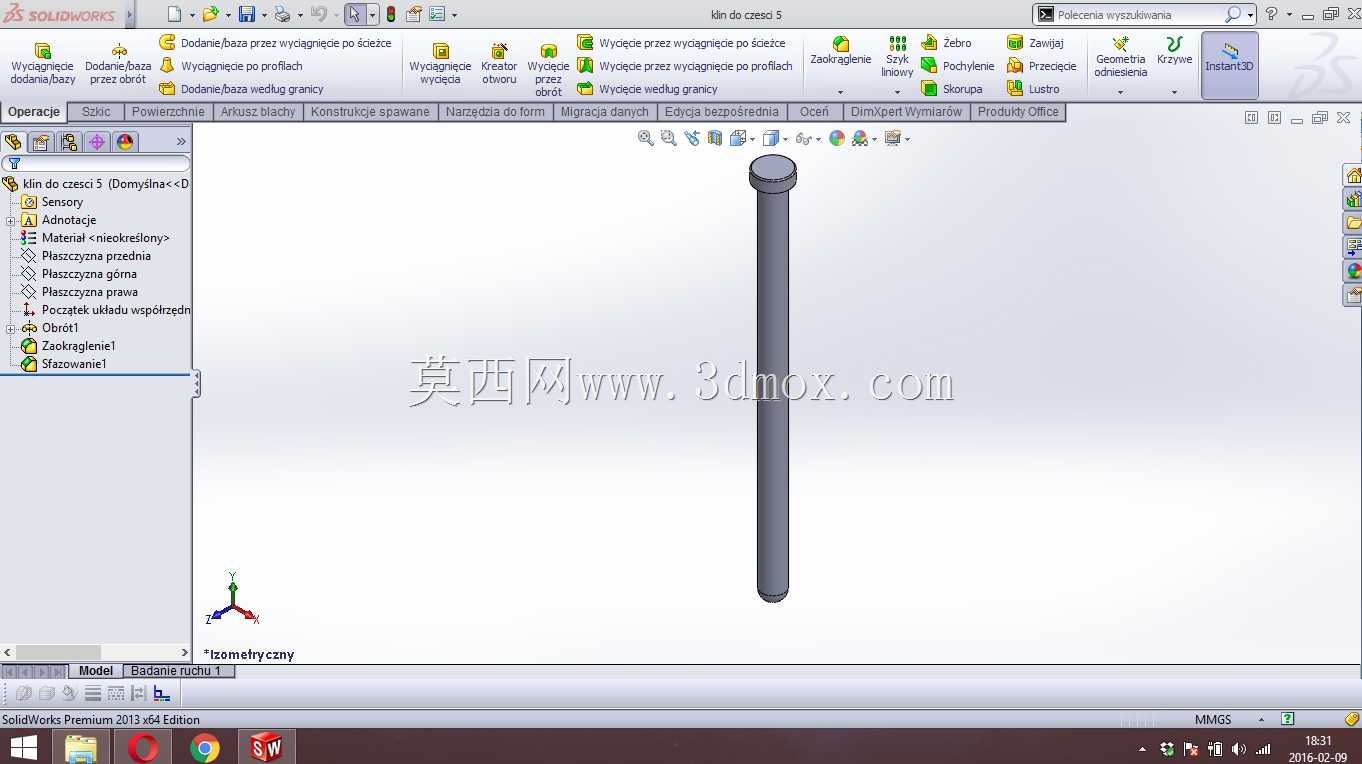

　　在各类工装夹具、小型机械装配、模具组件的连接场景中，这类带头部的圆柱楔销是十分常用的定位与传力构件，日常做结构设计时经常会用到这类零件来实现部件间的径向锁定、轴向限位，或是作为轻载场景下的剪切传力件。不同于普通的圆柱销，这个构件在杆体一端设置了直径更大的圆盘形头部，安装时头部可以直接抵接在被连接件的端面，不需要额外加装垫圈或者卡簧来实现轴向限位，既减少了装配时的零件数量，也能避免销体在受轴向力时完全贯穿过孔造成连接失效。从结构设计的逻辑来看，杆体部分采用等直径圆柱结构，加工时可以直接选用对应直径的圆棒料通过车削一次成型，头部与杆体的过渡位置做了小圆弧倒角处理，既可以消除热处理时的应力集中问题，

　　也能避免安装时锐边刮伤被连接件的安装孔壁。杆体的末端做了小角度的倒角引导，装配时可以快速对准安装孔，降低对中难度，尤其是在盲孔安装的场景下，端部倒角能有效避免销体端部卡滞在孔口位置，提升装配效率。实际应用中，这类楔销常被用在需要频繁拆装的检修位，比如小型冲压模具的卸料板定位、工装夹具的工件定位挡块固定、输送线小型附件的铰接位置，依靠杆体与安装孔的过盈配合或者小间隙配合加横向锁止，实现两个部件的位置固定，承受横向剪切力的同时，依靠头部的限位作用防止销体受振动脱出。做三维建模时，杆体的圆柱度公差需要根据实际使用场景调整，如果是用于高精度定位的场景，杆体的圆柱度需要控制在0.01mm以内，头部与杆体的同轴度公差也要对应收紧，

　　避免安装后头部偏斜导致贴合面出现间隙；如果是用于普通的传力连接场景，公差可以适当放宽，降低加工成本。安装边界方面，设计被连接件的安装孔时，孔的深度需要比杆体的有效插入深度深1-2mm，避免销体插到底部后头部无法完全贴合端面，孔的直径公差根据配合类型选择，过盈配合时孔公差取H7，销体公差取p6，轻装拆的间隙配合时孔公差取H8，销体公差取h7即可。头部的直径一般设计为杆体直径的1.5-2倍，厚度取杆体直径的0.3-0.5倍，既保证头部有足够的承压面积，不会在受轴向冲击力时压溃被连接件的端面，也不会因为头部过大占用过多的装配空间。在一些有振动的使用场景下，还可以在杆体上加工横向的销孔，加装开口销来实现二次防脱，

　　不过这个基础版本的结构已经可以满足大部分静载或者低振动场景的使用需求。建模过程中需要注意头部与杆体过渡处的圆角不能过大，否则会导致头部与被连接件端面的有效贴合面积减小，影响限位的可靠性，同时杆体表面不能有明显的加工刀痕，否则在受反复剪切力时容易在刀痕位置产生应力集中，导致销体断裂。这类零件的材料一般根据使用场景的受力情况选择，普通轻载场景用45号钢调质处理即可，硬度达到HB220-250就能满足使用要求，重载或者有冲击载荷的场景可以选用40Cr调质后表面淬火，表面硬度达到HRC45-50，提升耐磨性和抗冲击性能。实际选型时，需要先计算连接位置所受的最大剪切力，根据剪切强度来确定杆体的直径，避免销体在使用过程中被剪断，同时要核算头部的承压强度，确保头部所受的压应力小于材料的许用压应力，防止头部变形失效。
