设备安装用条形钣金固定构件设计

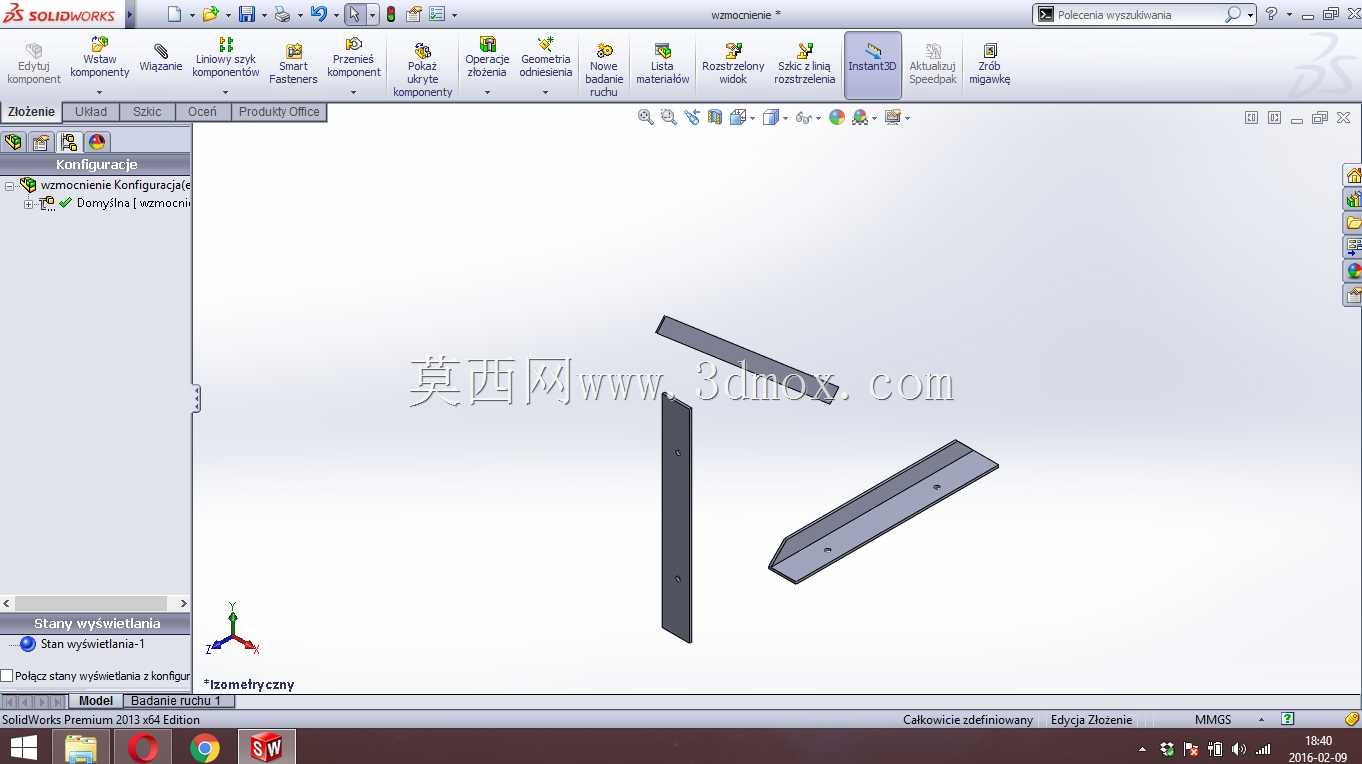

　　这类条形钣金固定构件，多应用在工业设备内部的元器件安装、小型功能模块的侧向固定场景中，常见于电气柜内部走线固定、小型气动元件的安装支撑、设备外壳内侧附件挂载等位置，区别于标准成型的安装角码，这类构件可以根据实际安装空间的边界调整折弯角度与孔位间距，适配非标准化的设备内部安装需求。从结构设计逻辑来看，这类构件采用薄钢板折弯成型，主体为长条形截面，其中两件为等截面直条结构，一件带有单侧斜向折弯段，直条构件主要用于垂直面的平行支撑，斜折弯段则用于存在角度差的安装面过渡，避免安装时出现构件与设备内部凸起结构的干涉。设计过程中首先要确认安装边界的尺寸限制，直条构件的长度需要匹配两个安装点之间的跨距，宽度方向要预留出紧固件的安装操作空间，

　　通常在构件上预留的安装孔为长圆孔或者等直径圆孔，长圆孔可以补偿安装时的孔位加工误差，降低现场装配的对位难度，圆孔则用于定位精度要求较高的固定场景。构件的折弯半径需要匹配所用板材的厚度，避免折弯处出现应力集中导致的开裂，通常冷扎钢板的折弯内R取板材厚度的0.5到1倍即可，对于需要承受一定挂载重量的位置，会在构件的折弯边增加压筋结构提升截面惯性矩，减少长期负载下的构件变形。实际应用中，这类构件不会单独使用，通常是三件配合完成一个小型模块的三点固定，两个直条构件作为垂直方向的支撑导轨，斜折弯构件作为侧向的限位支撑，限制模块在设备运行振动下的横向窜动，比如在小型伺服驱动模块的安装中，两个直条构件固定在柜体内侧的安装梁上，

　　驱动模块顺着直条构件滑入到位后，用斜折弯构件从模块的斜侧方顶住模块外壳，再用紧固件锁紧，就能避免设备运行时的振动导致模块松脱。设计时还要考虑构件的安装工艺性，所有的孔位都要避开折弯线位置，防止冲孔后折弯时出现孔位变形，构件的端部需要做倒角或者去毛刺处理，避免装配时划伤操作人员或者设备内部的线缆，对于有防腐要求的使用场景，构件表面会做喷塑或者镀锌处理，提升潮湿环境下的使用寿命。外形尺寸方面，直条构件的截面高度通常根据挂载重量调整，挂载重量在5kg以内时，采用1.5mm厚的钢板折弯成20mm宽的条型即可满足强度要求，斜折弯构件的折弯角度需要根据实际安装面的夹角实测确定，通常角度误差控制在±0.5度以内，保证安装后构件与安装面完全贴合，

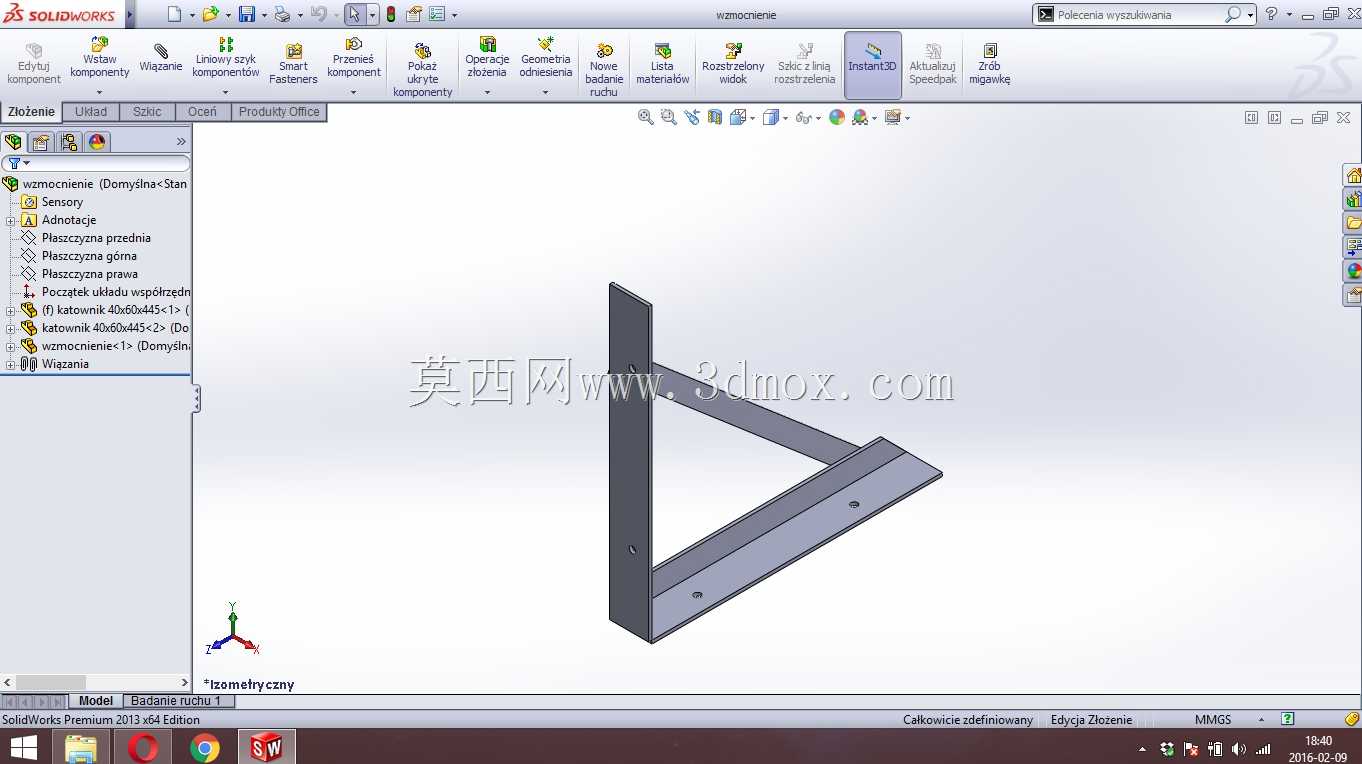

　　不会出现局部应力集中。这类构件的建模过程中，需要先绘制平板状态的下料轮廓，标注好所有孔位的相对位置，再通过钣金折弯特征生成最终的成型状态，同时要展开下料图核对板材的利用率，尽量减少下料时的边角料浪费，对于批量使用的场景，还会在构件表面压印安装对位标记，方便现场装配时快速识别安装方向，减少错装的概率。在设备维护场景中，这类构件的可拆卸设计也方便后期元器件的更换，不需要大规模拆解设备内部结构，只需要松开斜折弯构件的紧固件，就能顺着直条构件将故障模块抽出更换，大幅缩短设备的停机维护时间。
