磨削设备用环形压紧结构件

　　在精密磨削加工场景中，这类环形压紧构件是磨头进给与工件装夹定位环节的核心受力零件，主要承担轴向压紧、周向定位以及磨削过程中的载荷传递作用，常见于外圆磨床、内圆磨床以及专用研磨设备的主轴端部工装结构中。从实际使用工况来看，磨削加工时砂轮高速旋转会产生持续的轴向振动力与径向切削分力，该压紧环需要将砂轮座或者工件夹具牢牢压合在主轴定位端面上，避免加工过程中出现松动、窜动，直接影响最终加工面的粗糙度与形位公差精度。

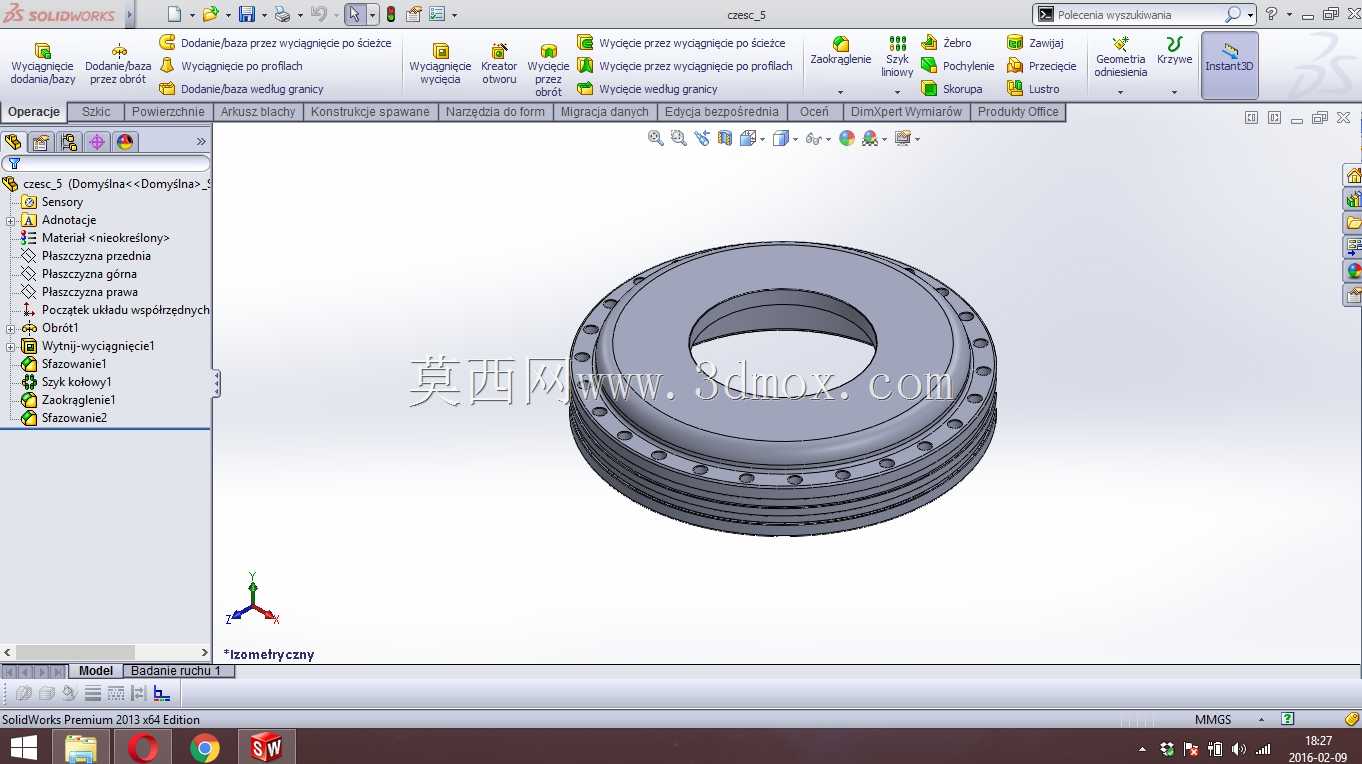

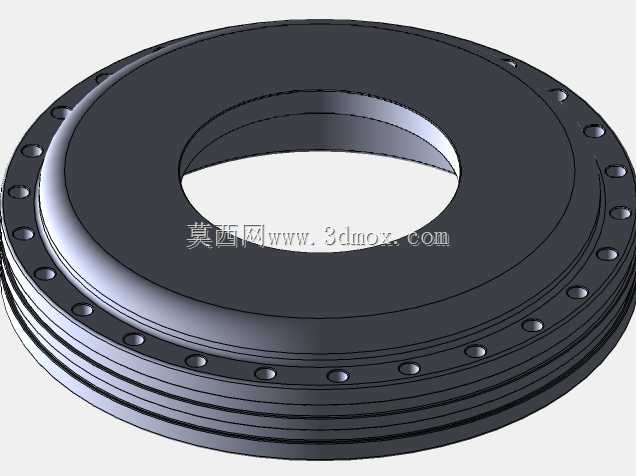

　　设计这类零件时，首先要匹配对应磨头主轴的安装基准，中心通孔的尺寸需要与主轴轴径做间隙配合，配合公差通常选H7/h6级别，既保证安装时的便捷性，又能控制径向跳动量在允许范围内。环体端面上均匀分布的螺栓孔，是用来穿装锁紧螺栓的，孔位的分度误差需要控制在0.02mm以内，保证锁紧时各螺栓受力均匀，不会出现压合面偏斜的问题。环体外侧的多层阶梯结构，一方面是为了避让周边的防护罩、冷却喷嘴等周边部件，留出足够的安装操作空间，另一方面阶梯面也可以作为辅助定位基准，适配不同规格的砂轮接杆或者夹具转接盘，提升部件的通用适配性。

　　从结构受力角度考量，环体的厚度设计需要匹配额定锁紧力的大小，太薄的环体在螺栓锁紧时容易产生翘曲变形，导致压合面出现缝隙，磨削时的切削液与磨屑会渗入配合面，加剧主轴端部的磨损；太厚则会增加不必要的转动惯量，影响主轴启停的动态响应速度，尤其是在高精度磨削设备中，转动惯量过大会导致主轴加减速时的跟随误差变大，影响曲面磨削的轮廓精度。环体的材质通常选用40Cr调质处理，表面硬度控制在28-32HRC，既保证足够的结构强度与刚性，又具备一定的韧性，能够承受磨削过程中的周期性振动载荷，避免长期使用后出现疲劳裂纹。

　　安装边界方面，该压紧环的压合端面需要做磨削加工，平面度公差不低于0.01mm，表面粗糙度Ra值不大于1.6μm，保证与主轴端面、被压紧部件端面的贴合率达到90%以上，防止锁紧后出现应力集中。环体上的螺栓孔需要做沉头处理，沉头深度要匹配所用内六角螺栓的头部高度，保证螺栓锁紧后头部不突出环体端面，避免高速旋转时产生风阻与安全隐患。在实际装配过程中，锁紧螺栓需要按照对角顺序分步拧紧，拧紧力矩要符合对应规格螺栓的额定力矩要求，避免单颗螺栓受力过大导致环体变形或者螺栓断裂。

　　这类压紧环的失效形式通常有两种，一种是长期受交变载荷作用下螺栓孔位置出现微裂纹，另一种是压合面磨损后出现压痕导致定位精度下降，因此在设计时会在螺栓孔周边做适当的圆角过渡，减少应力集中，同时压合面会做高频淬火处理提升耐磨性能，延长零件的使用寿命。在设备维护过程中，每次更换砂轮或者拆卸夹具后，都需要检查压紧环的压合面是否有磕碰、磨屑嵌入的情况，及时清理修复，避免影响装夹精度。对于不同磨削工况的设备，压紧环的尺寸会做对应调整，比如重负荷荒磨设备用的压紧环会加大环体厚度与螺栓孔数量，提升承载能力，而精密研磨设备用的压紧环会做轻量化设计，降低转动惯量，提升主轴的动态精度。
