磨削机构用滚花底环结构设计

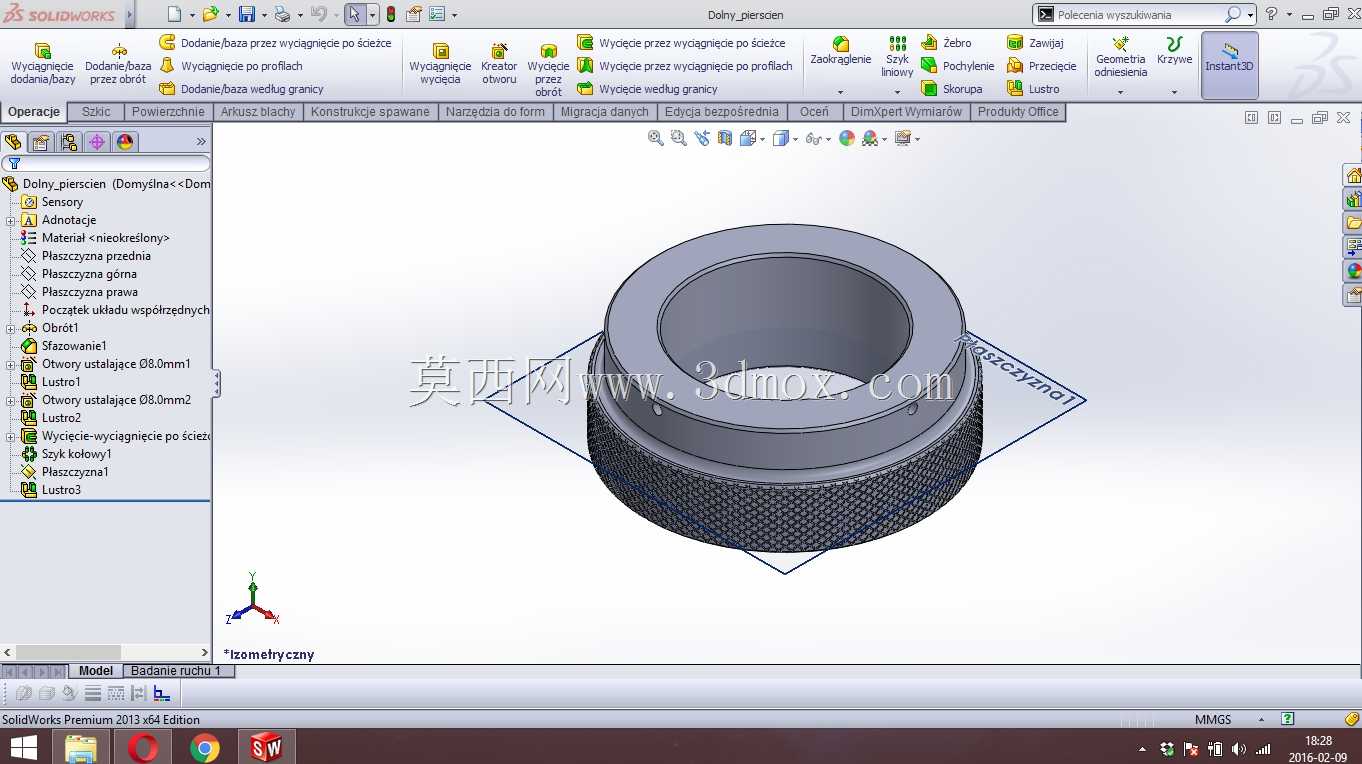

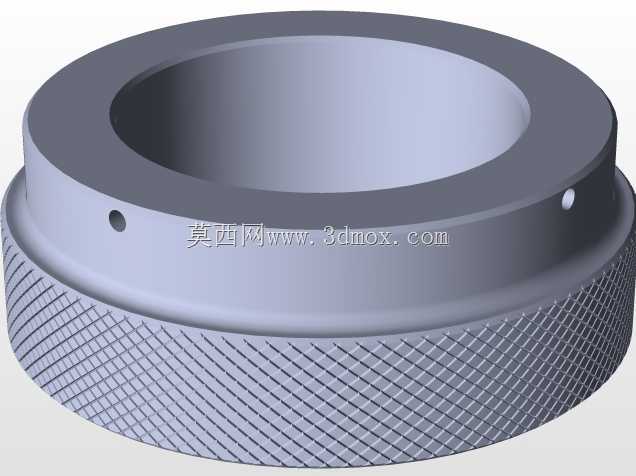

　　在精密磨削、研磨类加工设备的执行端结构中，这类底环属于核心定位配套零件，主要承担磨头组件的轴向定位、配合面预紧以及手动微调时的防滑操作功能，常见于小型外圆磨床、内孔研磨工具、手持式研磨机具的端部装夹结构中，和同系列的顶环、压紧环配合形成完整的磨具装夹腔体，为磨料座、研磨头提供稳定的安装基准。从结构设计逻辑来看，该零件整体采用同轴环形结构，内孔为光滑圆柱面，加工时严格控制圆柱度与内径尺寸公差，保证和芯轴的配合间隙控制在合理区间，避免工作过程中出现径向窜动，影响研磨加工的形位精度；外圆分为两段不同直径的圆柱面，下段直径更大的外圆表面加工有网纹滚花结构，这部分设计主要是考虑设备调试、磨头更换时的手动操作需求，

　　滚花纹路能够增大手部接触的摩擦力，无需借助扳手等工具即可完成底环的手动旋紧或拆卸，在小批量精密加工、频繁更换磨具的作业场景下，能够大幅缩短辅助操作时间。上段直径较小的外圆为配合定位面，主要和压紧环的内孔形成配合，保证整个装夹结构的同轴度，两段外圆之间通过台阶面过渡，台阶面的平面度有较高要求，工作时该端面会和顶环的对应端面贴合，承受轴向的预紧力，避免研磨过程中磨具出现轴向窜动。从安装边界来看，该零件的轴向总高度、内外径尺寸都经过匹配设计，内孔尺寸适配对应规格的磨头芯轴，滚花段的外径尺寸考虑了手动操作的握持舒适度，不会因为直径过小导致操作时施力不便，也不会因为直径过大和周边的防护罩、进给机构产生运动干涉。

　　零件的壁厚设计兼顾了结构强度与轻量化需求，滚花段的壁厚足够承受手动旋紧时的扭矩，不会出现薄壁变形的问题，同时整体重量较轻，不会给磨头的旋转运动带来额外的不平衡负载。在实际应用场景中，这类底环的工作环境往往伴随有研磨液、金属磨屑的冲刷，因此结构上没有设计容易积存磨屑的死角，光滑的内孔与台阶面能够让磨屑随研磨液自然流出，避免磨屑嵌入配合面造成零件磨损、卡滞。滚花的纹路深度也经过合理设计，既保证足够的摩擦力，又不会因为纹路过深积存过多磨屑，日常清理维护时只需用毛刷简单清扫即可去除表面附着的磨屑与研磨液残留。设计过程中，环形结构的同轴度是核心控制指标，从建模阶段就将内孔轴线作为整个零件的基准轴，所有外圆面、

　　端面的尺寸标注与形位公差都以该基准轴为参照，避免后续加工时出现基准偏移，导致装配后整个磨头组件的跳动超差。台阶端面与内孔轴线的垂直度也做了对应约束，保证装配后端面和芯轴垂直，预紧时整个环面受力均匀，不会出现偏载导致的局部磨损加快问题。和同系列的顶环、压紧环配合时，该底环位于整个装夹结构的最下端，承担整个磨具组件的轴向支撑作用，工作时磨头产生的磨削反力会通过磨料座传递到底环的台阶端面，再通过底环传递到设备的主轴端，因此端面的接触面积设计足够大，能够有效分散接触应力，避免长期使用后出现端面压痕、凹陷等问题。滚花段的长度设计也充分考虑了手动操作的握持范围，即使手上沾有少量研磨液，也能稳定握持完成拆装操作，无需额外增加操作辅助结构，简化了整个端部结构的设计复杂度，降低了加工与装配的成本。
