Grabcad齿轮造型创意徽标立体设计

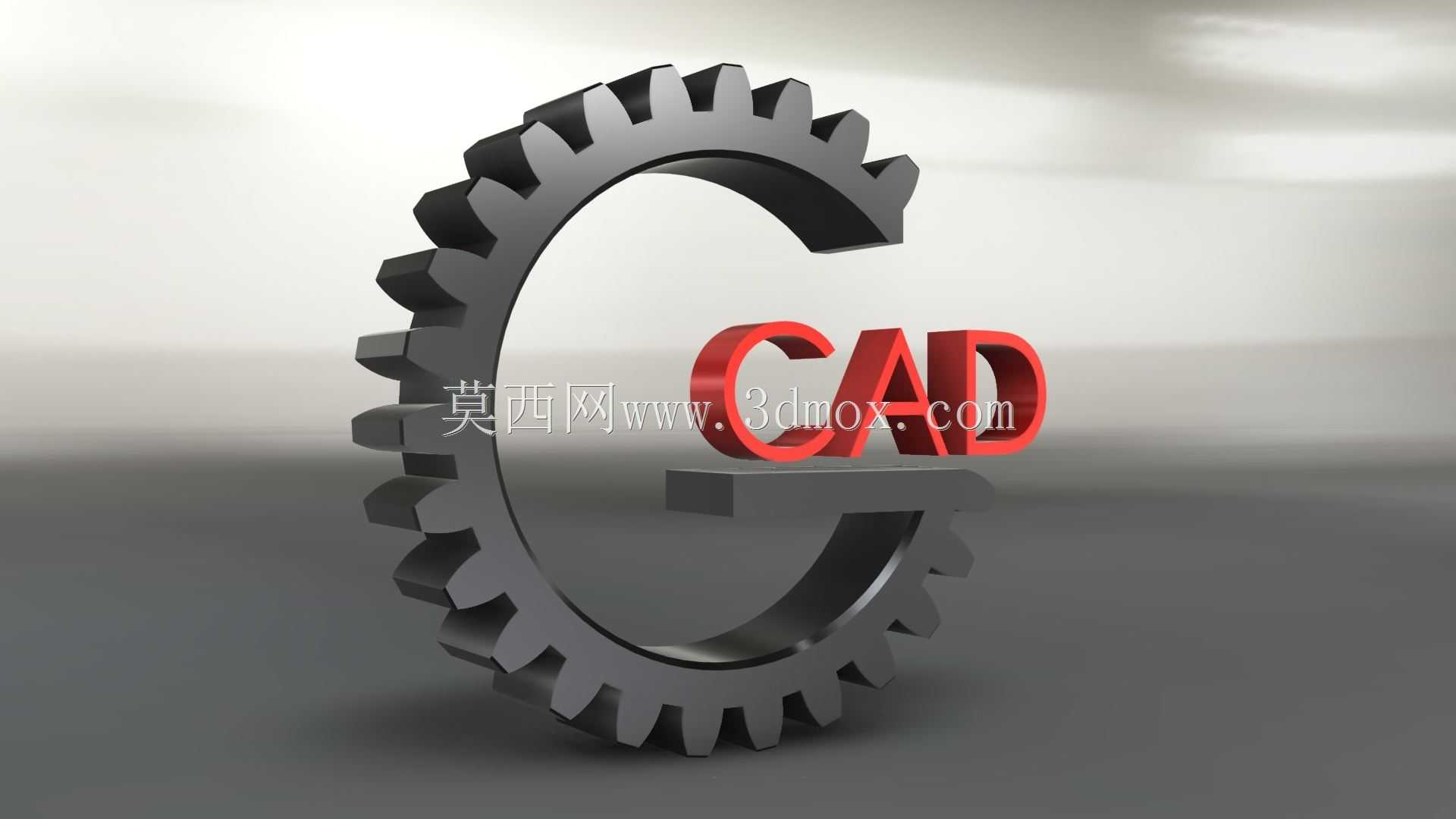

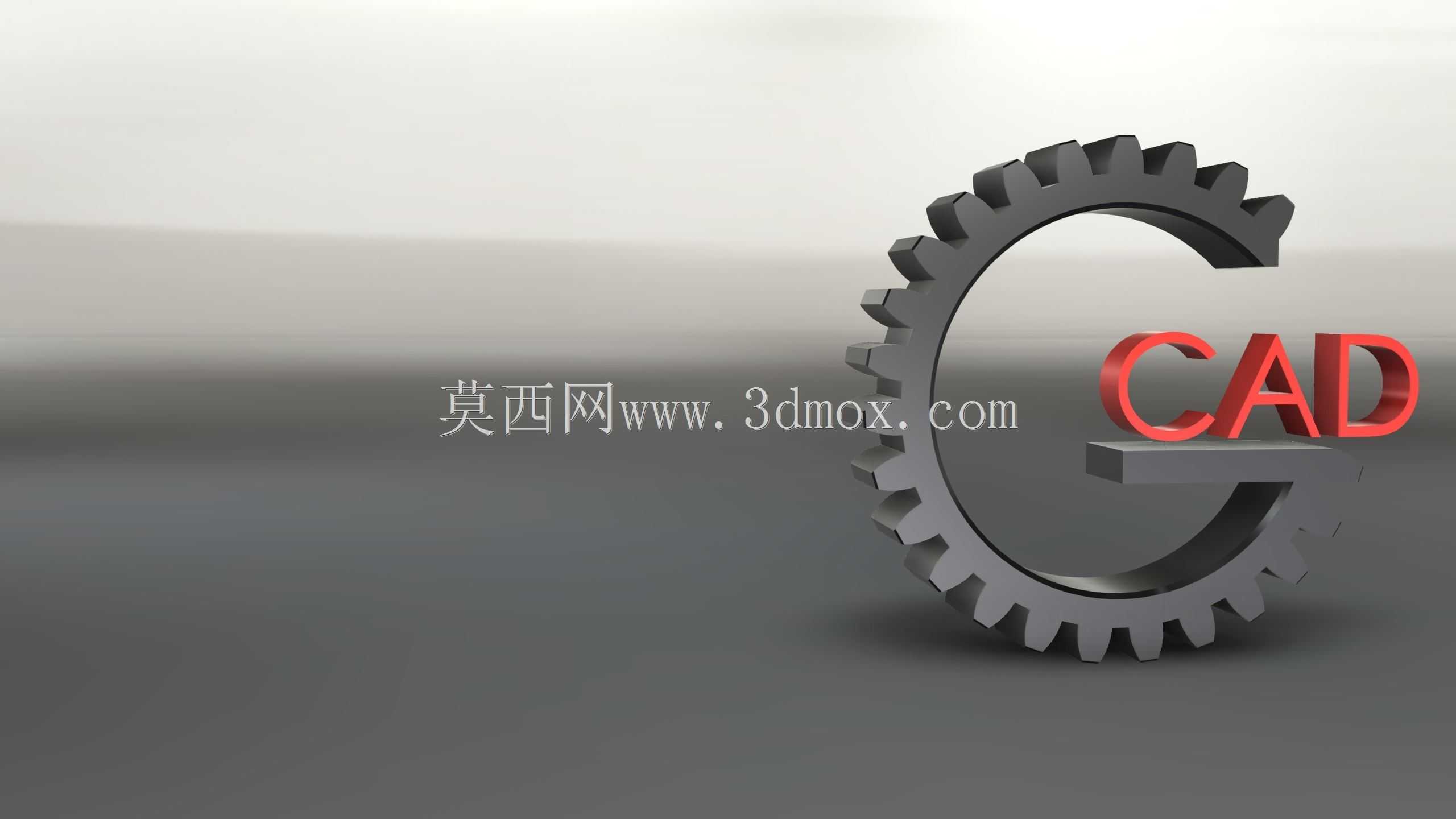

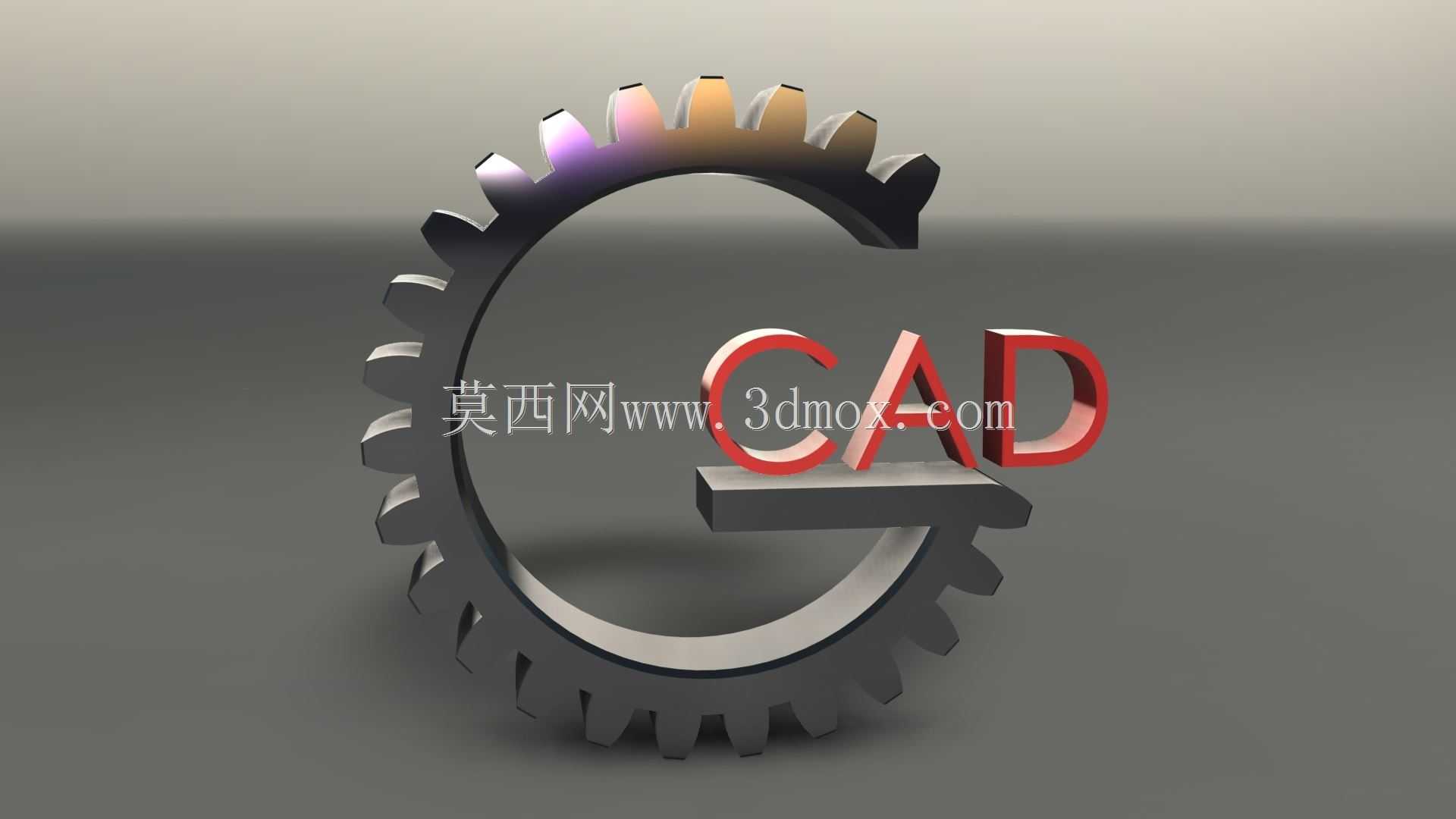

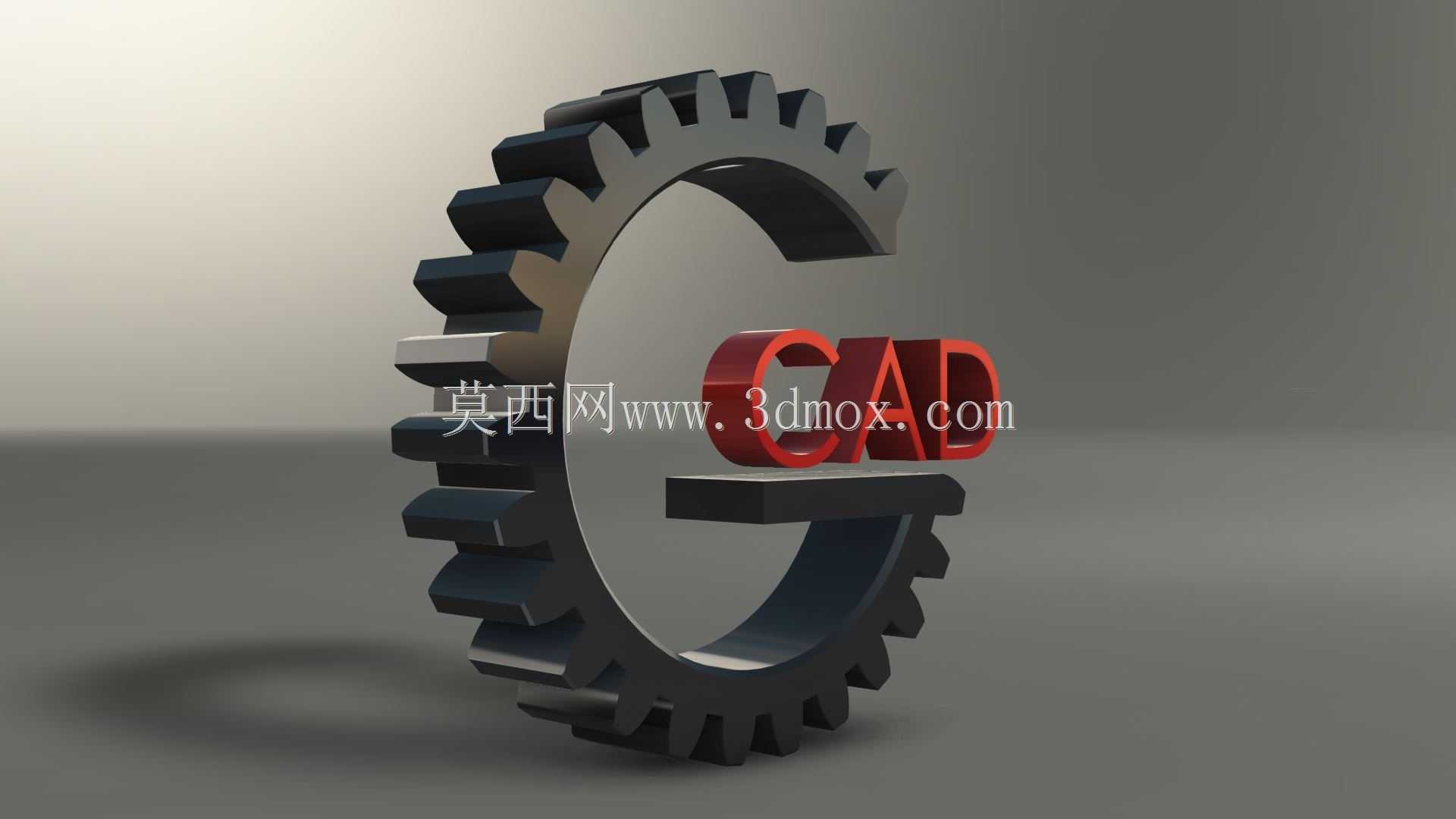

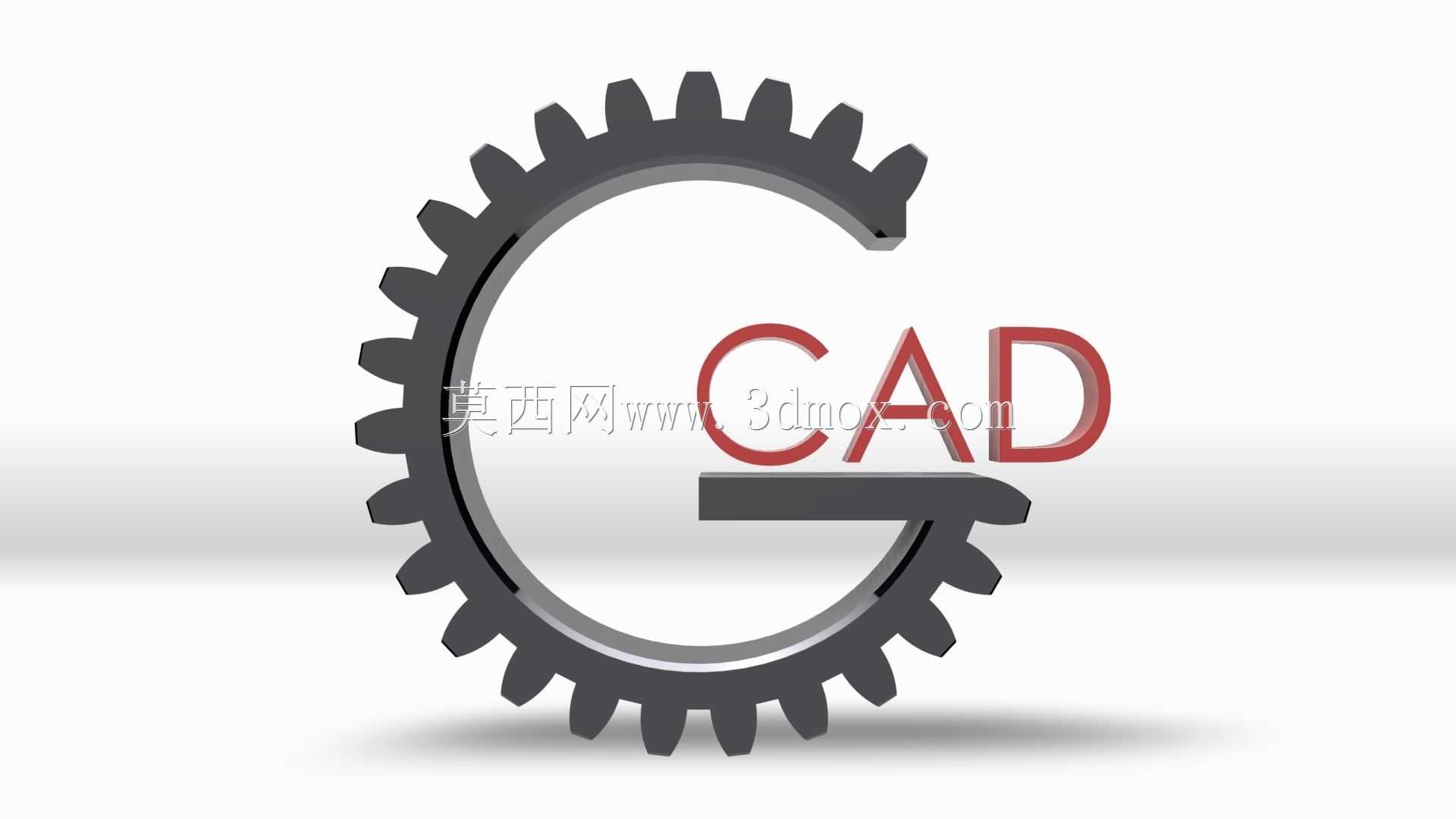

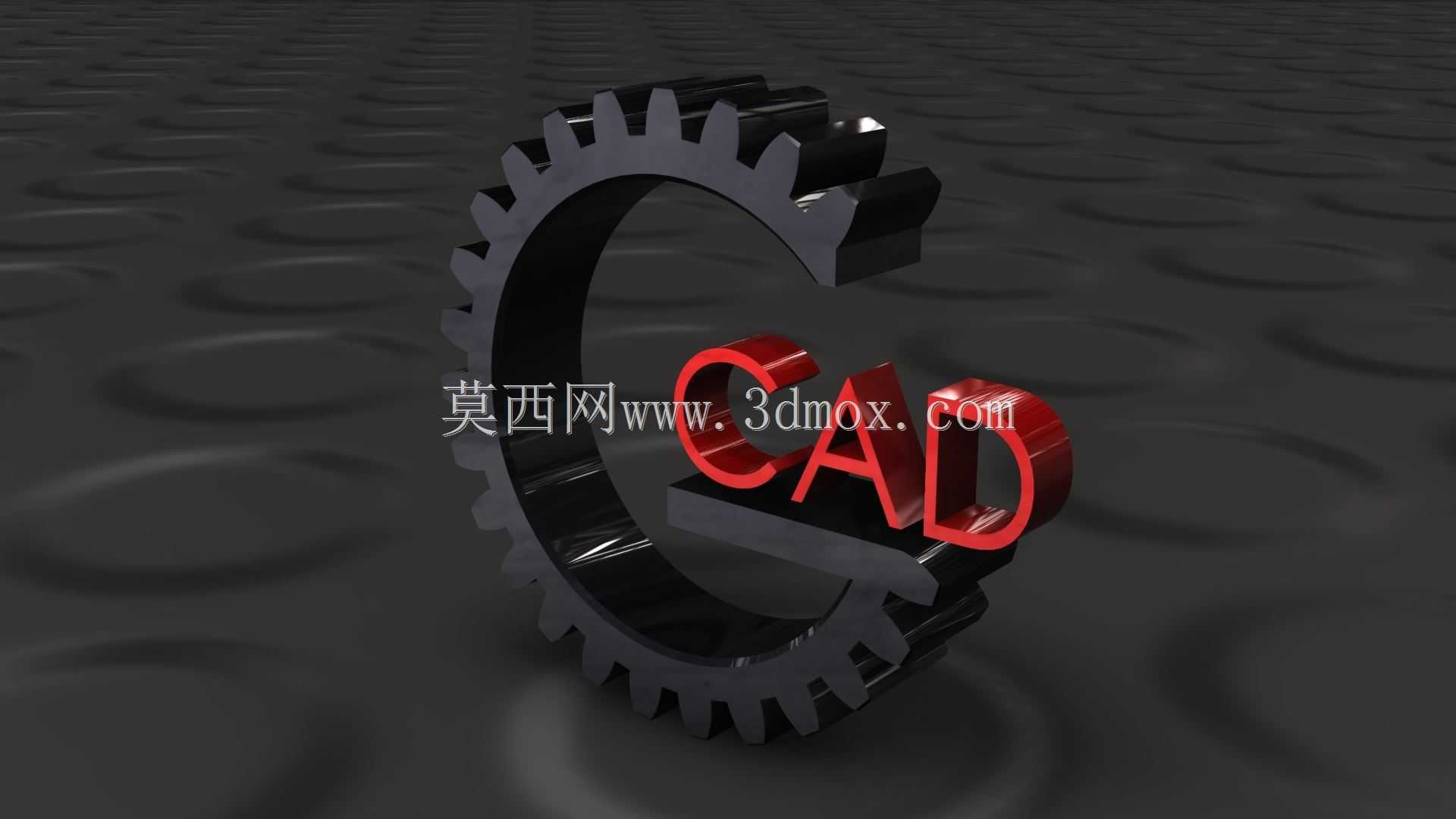

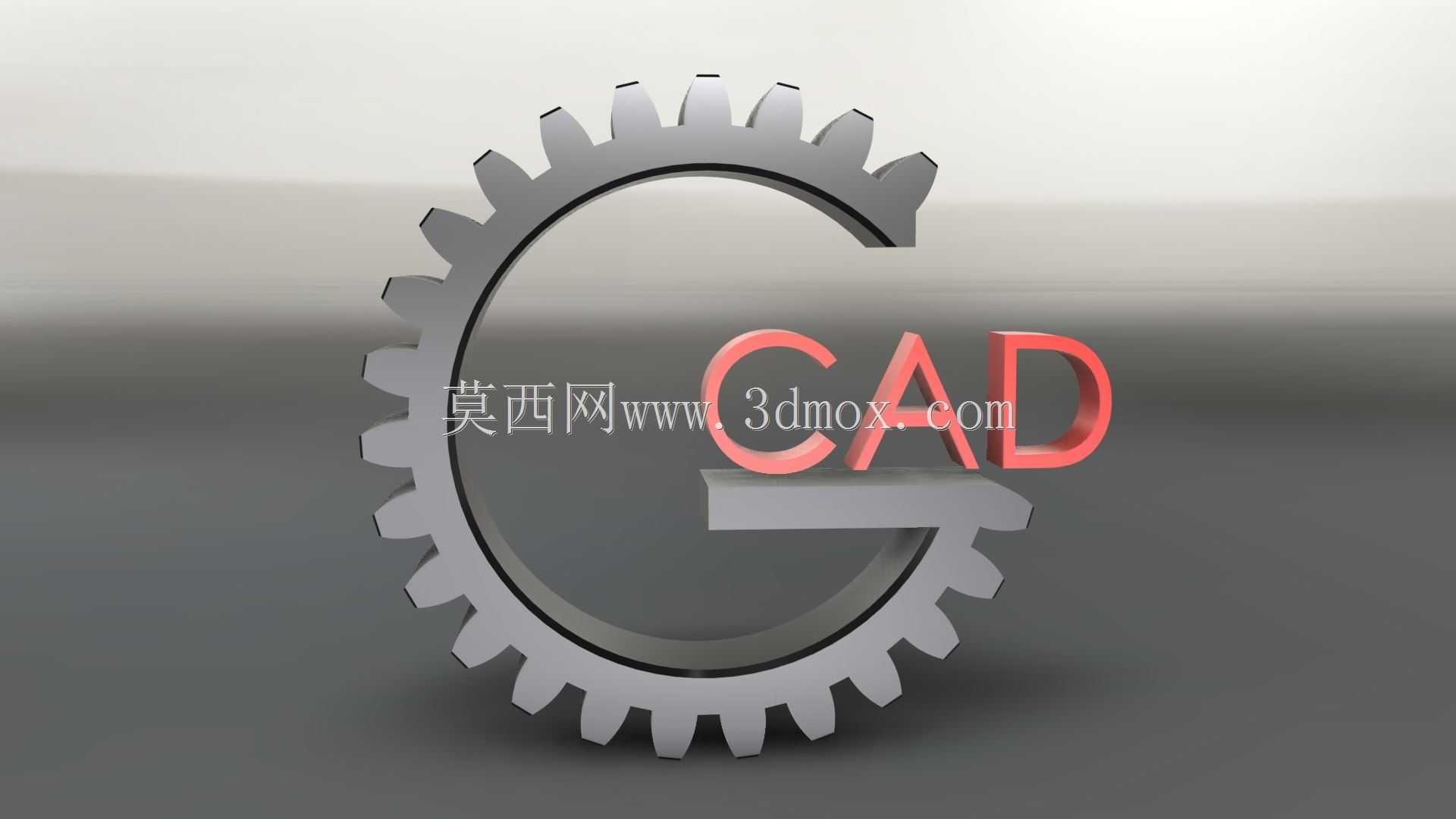

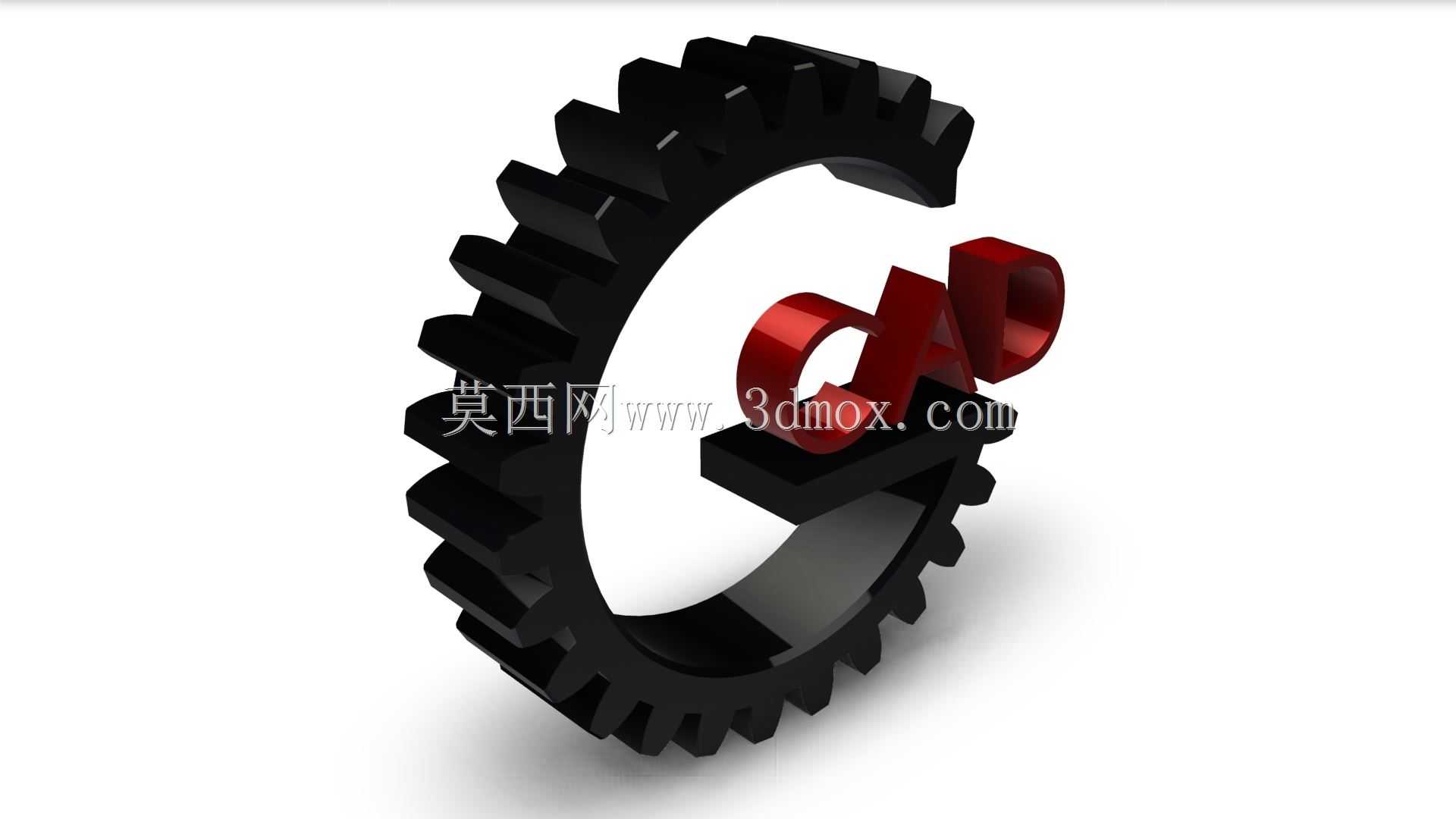

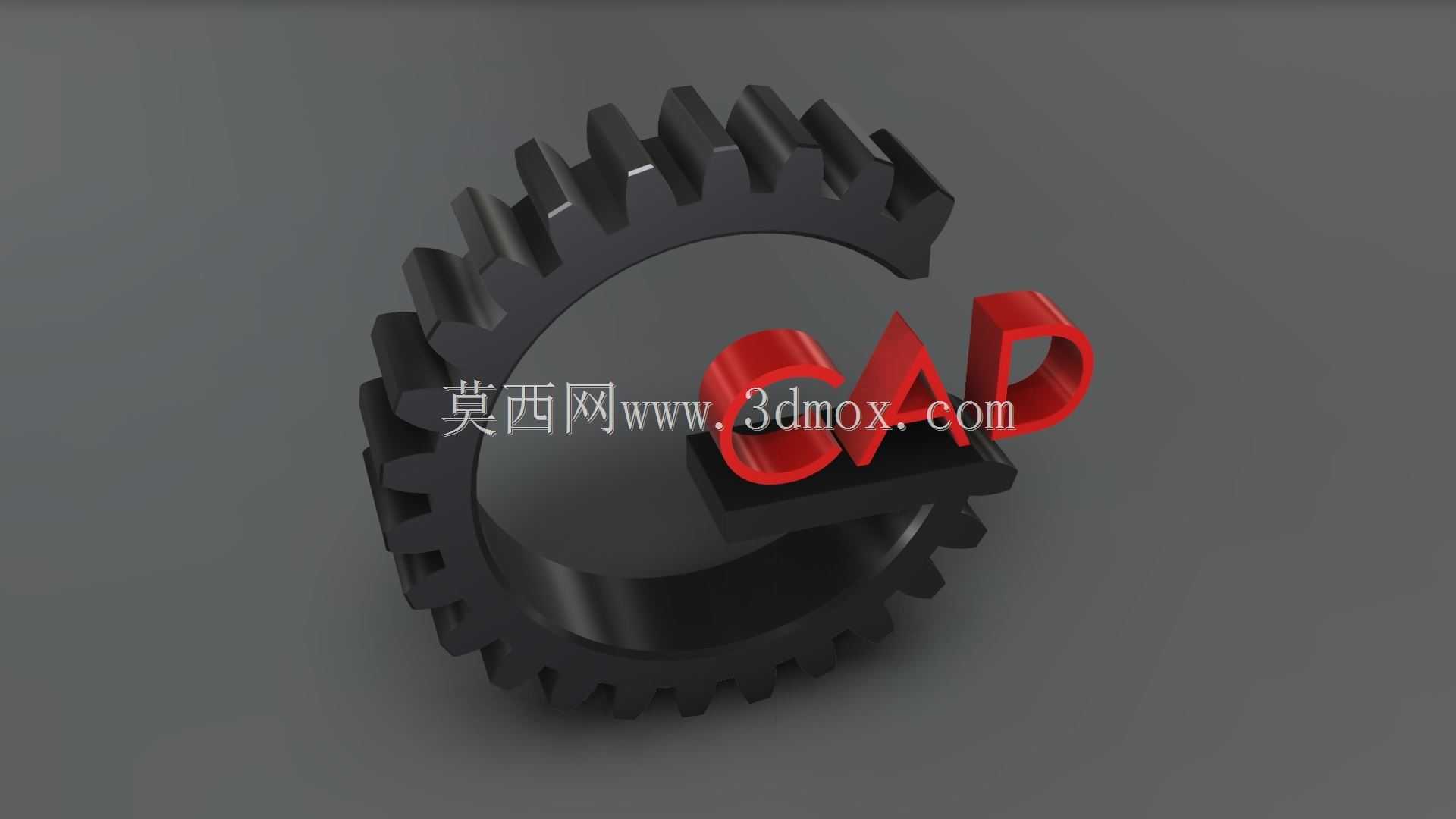

　　这款创意立体标识的核心结构采用了机械领域最具代表性的外啮合直齿齿轮作为基底载体，设计之初就考虑到工业领域品牌标识的场景适配性，既可以作为工业设计平台的视觉识别元素，也能适配机械类展会的立体展示装置、企业展厅的文化墙立体装饰、工业主题文创产品的造型参考等多种实际使用场景。从结构设计逻辑来看，齿轮部分采用了标准渐开线齿形参数建模，齿顶高、齿根圆角都遵循常规传动齿轮的设计规范，齿圈做了非整圆的断口处理，打破常规完整齿轮的规整感，断口位置做了0.5mm的圆角过渡，避免锐边带来的加工应力集中问题，也让整体造型更具设计张力。齿轮中心的字母造型采用了和齿轮齿面一致的拔模斜度处理，所有凸起字符的侧壁都预留了1.5度的拔模角度，

　　不管是采用3D打印制作实体展示件，还是采用注塑工艺批量生产文创周边，都能顺利脱模，不需要额外做后期的结构修正。从安装边界来看，整个标识的最大外轮廓尺寸控制在200mm直径范围内，厚度为35mm，背部预留了两个M4的螺纹安装孔，孔位间距120mm，既可以采用壁挂式安装在墙面展示板上，也可以搭配亚克力底座放置在桌面作为展示摆件，安装时不需要额外定制复杂的连接支架，常规的自攻螺丝或者膨胀螺栓都能满足固定需求。在功能特性上，这款标识没有设计可动的传动结构，所有部件都为一体化刚性连接，齿轮基底和中心字符的连接位置做了2mm的加厚加强筋处理，即使采用PLA材质3D打印制作，日常拿取、摆放过程中也不会出现字符断裂的问题。

　　设计过程中特意将字符的凸起高度设置为8mm，和齿轮齿顶的高度差控制在3mm，既保证了视觉上的层次感，也避免字符突出过高容易被磕碰损坏的问题。齿面的粗糙度设置为Ra1.6，字符表面做了抛光处理的预留余量，如果需要做金属质感的表面处理，不管是喷漆、电镀还是阳极氧化，都能获得均匀的表面效果，不会出现积漆或者镀层不均的问题。考虑到不同场景的展示需求，整个模型的坐标系原点设置在齿轮基圆的中心位置，安装基准面和背部的安装孔面重合，导入到渲染软件或者加工编程软件中时，不需要额外调整坐标系就能直接完成视角定位或者加工路径生成，能减少后续使用时的模型调整工作量。齿轮断口的位置特意选在齿槽的中心位置，没有破坏齿形的完整轮廓，从正面观察时，

　　断口的边缘和最近的齿顶保持了2个齿距的间隔，不会让视觉重心偏移到断口位置，依然能保持齿轮造型的识别度。中心字符的笔画宽度统一设置为6mm，最小的内圆角半径为1mm，不管是采用FDM还是光固化3D打印，都不需要添加额外的支撑结构就能顺利打印成型，能降低实体制作的成本和后处理工作量。
