内燃机用高性能连杆结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:494024
  • 内燃机用高性能连杆结构三维设计
  • 内燃机用高性能连杆结构三维设计
  • 内燃机用高性能连杆结构三维设计

  在往复式内燃机的核心传动链路中,连杆是连接活塞与曲轴的关键受力构件,其结构合理性直接决定动力输出的平顺性与整机运行寿命,日常做动力总成选型匹配、逆向测绘改型时,这类连杆的三维数模是结构校核环节的核心参考载体。从实际装机场景来看,这类连杆主要适配小排量高转速内燃机,广泛应用在乘用车辆动力单元、小型通用发电机组、轻型摩托动力总成中,工作过程中需要同步承受活塞往复运动传递的爆发压力、曲轴旋转带来的惯性拉力与侧向弯矩,交变载荷的作用工况对结构的强度冗余、重量控制都提出了极高要求。

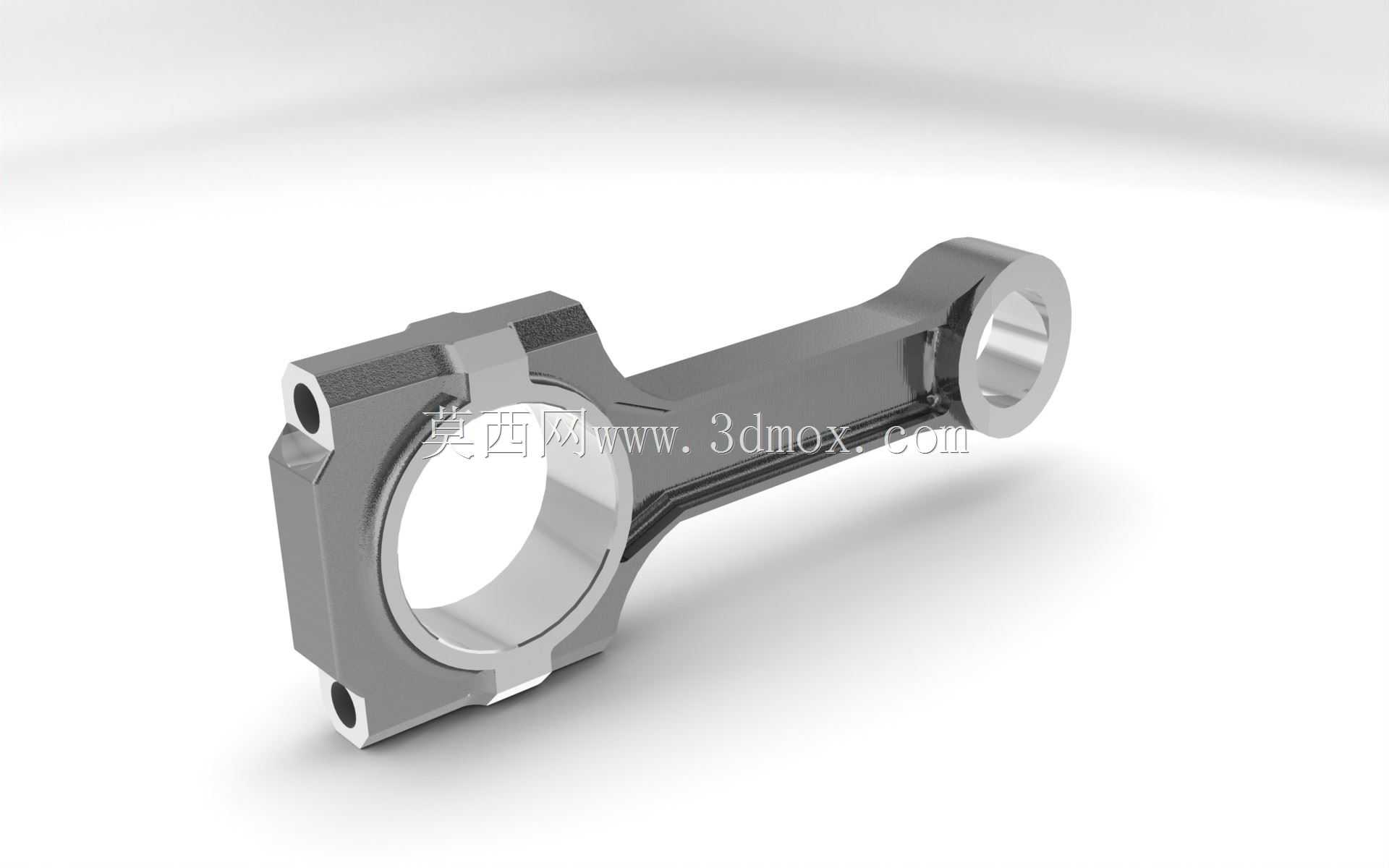

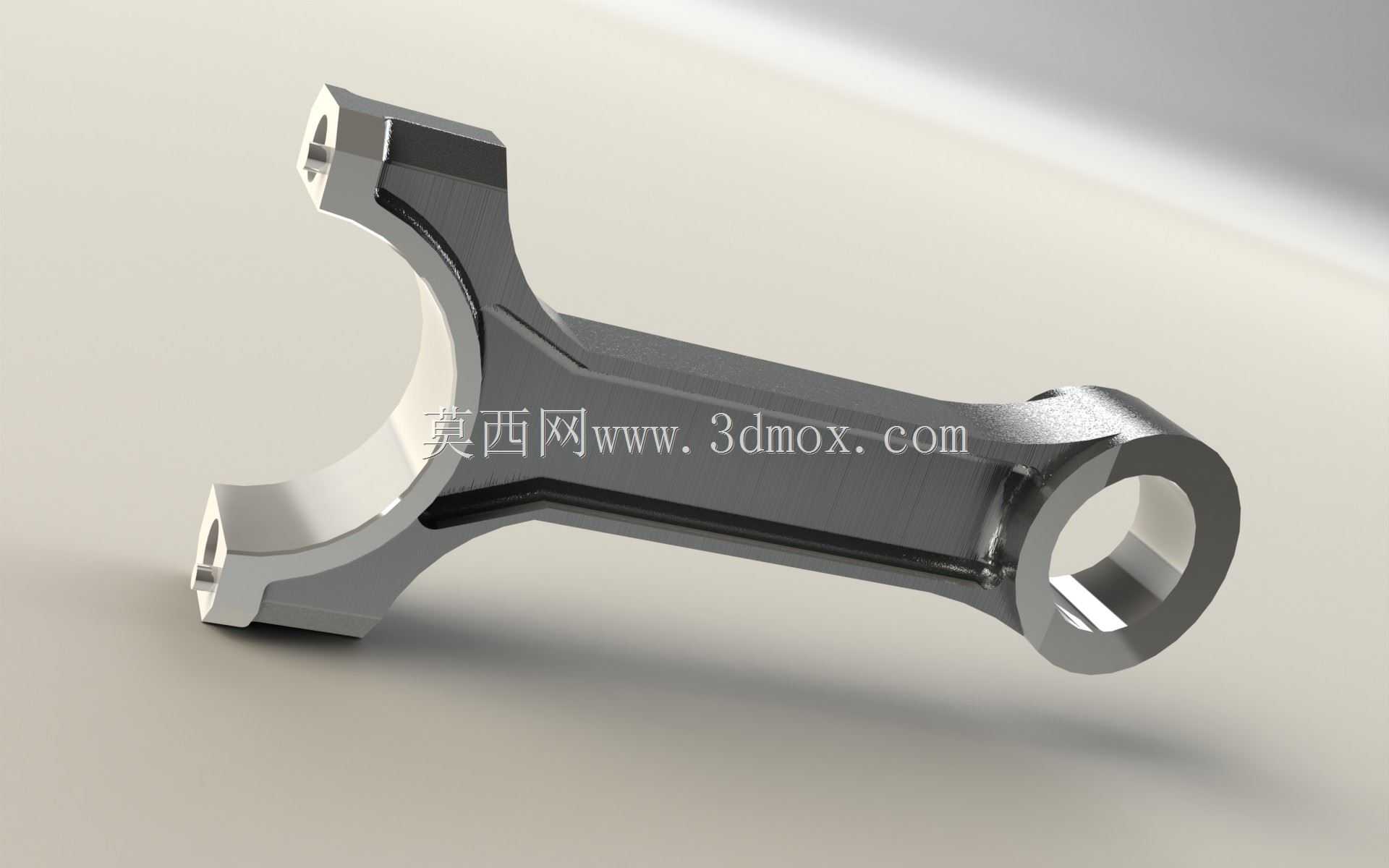

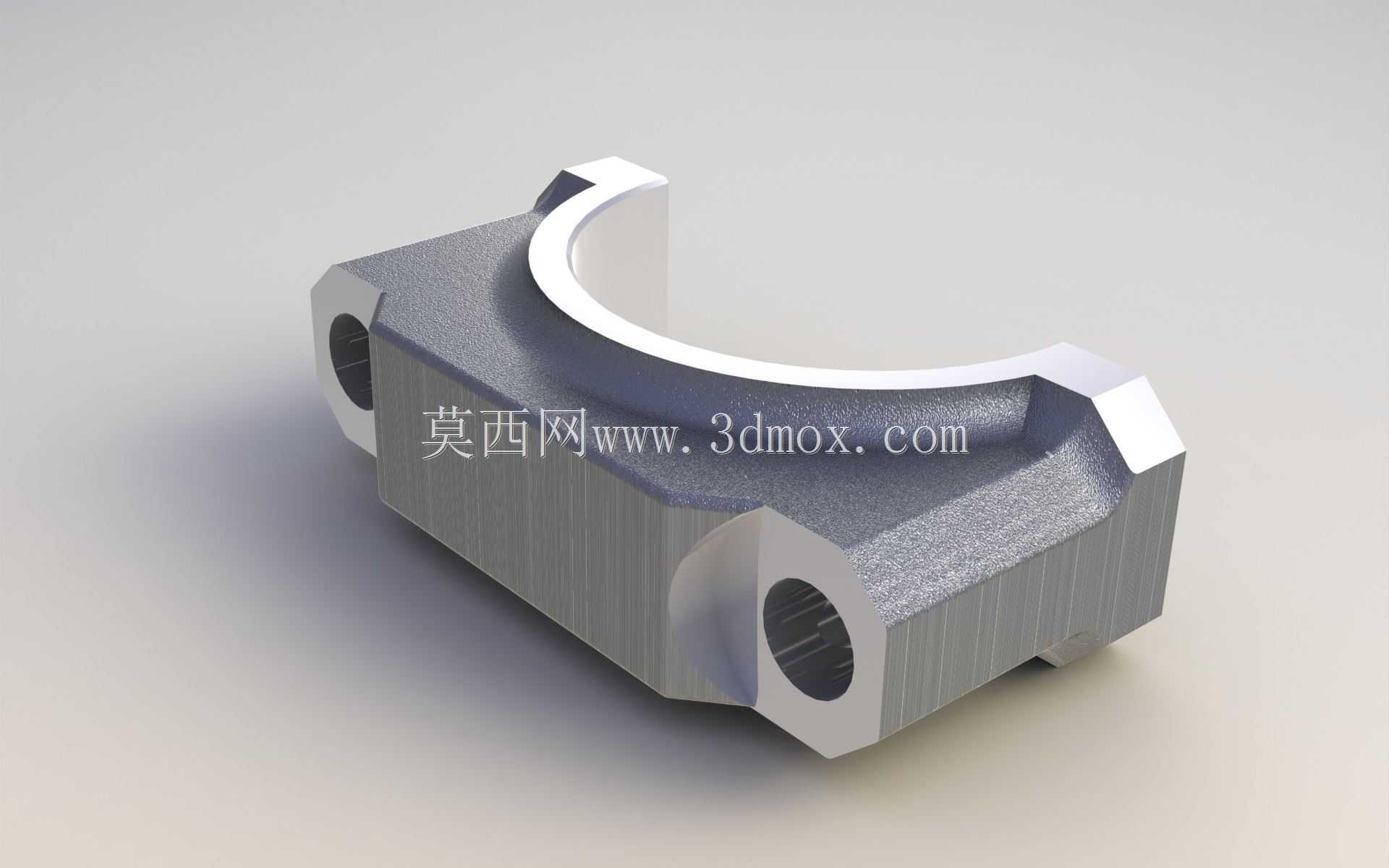

  从结构设计逻辑来看,该连杆采用分体式大头结构设计,大头端配套轴瓦安装位,通过两个定位螺栓实现连杆盖与杆身的刚性连接,这种结构能够在保证曲轴装配便利性的前提下,最大化大头孔的圆度保持能力,避免螺栓预紧力导致的孔型畸变影响轴瓦配合精度。杆身采用工字形截面构型,这一设计是在长期工程验证中形成的最优方案:在相同截面面积下,工字形截面的抗弯截面模量远高于矩形或圆形截面,能够在严格控制连杆整体重量的前提下,满足摆动平面与垂直摆动平面两个方向的抗弯、抗扭强度要求,降低高转速工况下的惯性载荷冲击。小头端采用整体式铜套压装结构,与活塞销实现间隙配合,表面设计有润滑油道开孔,能够将曲轴侧飞溅的润滑油引导至活塞销配合面,形成稳定油膜降低摩擦磨损。

  从安装边界与尺寸配合逻辑来看,设计过程中需要严格控制大小头孔的中心距公差,这个尺寸直接影响内燃机的压缩比精度,偏差过大会导致整机压缩比偏离设计值,出现动力不足或爆震风险;大头孔的直径需要与曲轴连杆轴颈的尺寸匹配,配合间隙控制在0.02-0.05mm区间,既要保证润滑油膜的形成空间,也要避免间隙过大导致的冲击异响;小头孔与活塞销的配合需要根据活塞的热膨胀量预留合理间隙,避免热机工况下活塞销卡滞导致拉缸故障。连杆螺栓的安装孔位置度需要严格控制,保证连杆盖装配后无错位,接合面采用精加工平面,表面粗糙度达到Ra1.6以下,保证接合面的密封性能与接触刚度,避免工作过程中出现连杆盖错位引发的断轴风险。

  从功能特性层面,该连杆的结构设计充分考虑了动平衡要求,杆身与连杆盖的重量偏差控制在极小范围内,同一台内燃机装配的整组连杆重量差不超过2g,避免高转速下因重量不均引发的曲轴振动,降低整机的NVH表现。杆身表面做了喷丸强化处理的结构预留,能够在加工环节通过表面冷作硬化提升疲劳强度,应对交变载荷下的疲劳开裂风险。大小头过渡位置采用大圆角平滑过渡,避免应力集中,这也是连杆断裂故障的高发位置,设计中通过圆弧过渡分散应力流,提升结构的可靠性。在实际建模过程中,这类零件需要重点还原各个配合面的尺寸精度、倒角圆角细节、油道位置与螺栓孔的深度参数,这些细节直接决定后续有限元强度校核、运动仿真分析的结果准确性,若忽略过渡圆角或油道开孔,仿真得出的应力结果会与实际工况存在较大偏差,无法为结构优化提供有效参考。
