台阶式弹性膜片联轴器结构设计

　　在各类旋转传动设备的轴系布局中，两轴之间的同轴度误差补偿是结构设计阶段必须优先考量的环节，这类台阶式弹性膜片联轴器，正是针对中小扭矩传动场景下的轴系偏移补偿需求开发的连接部件。不同于刚性联轴器对安装同轴度的严苛要求，这类带弹性膜片组的连接结构，可同时补偿两轴间的径向偏移、角向偏斜以及少量轴向窜动，无需在装配阶段反复修配调整轴系位置，能大幅缩短现场设备的装配调试周期，也能降低设备长期运行过程中，轴系不对中带来的轴承附加载荷、轴段疲劳应力等问题。

　　从实际应用场景来看，这类联轴器常被用在伺服传动系统、精密输送辊道、小型泵组、轻工自动化生产线的动力输出端与执行端之间，尤其适合转速中等、传动平稳性要求较高的工况，膜片组的金属弹性特性不会像橡胶弹性件那样出现老化蠕变问题，长期运行的扭矩传递精度保持性更好，也能适应一定的温变工况，不会因为环境温度小幅波动出现连接刚度的大幅变化。

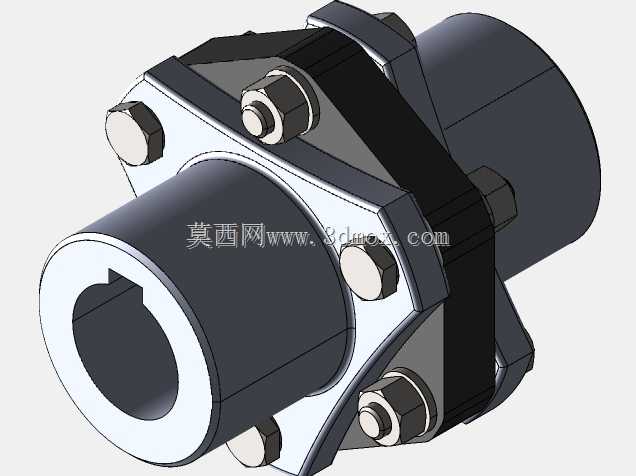

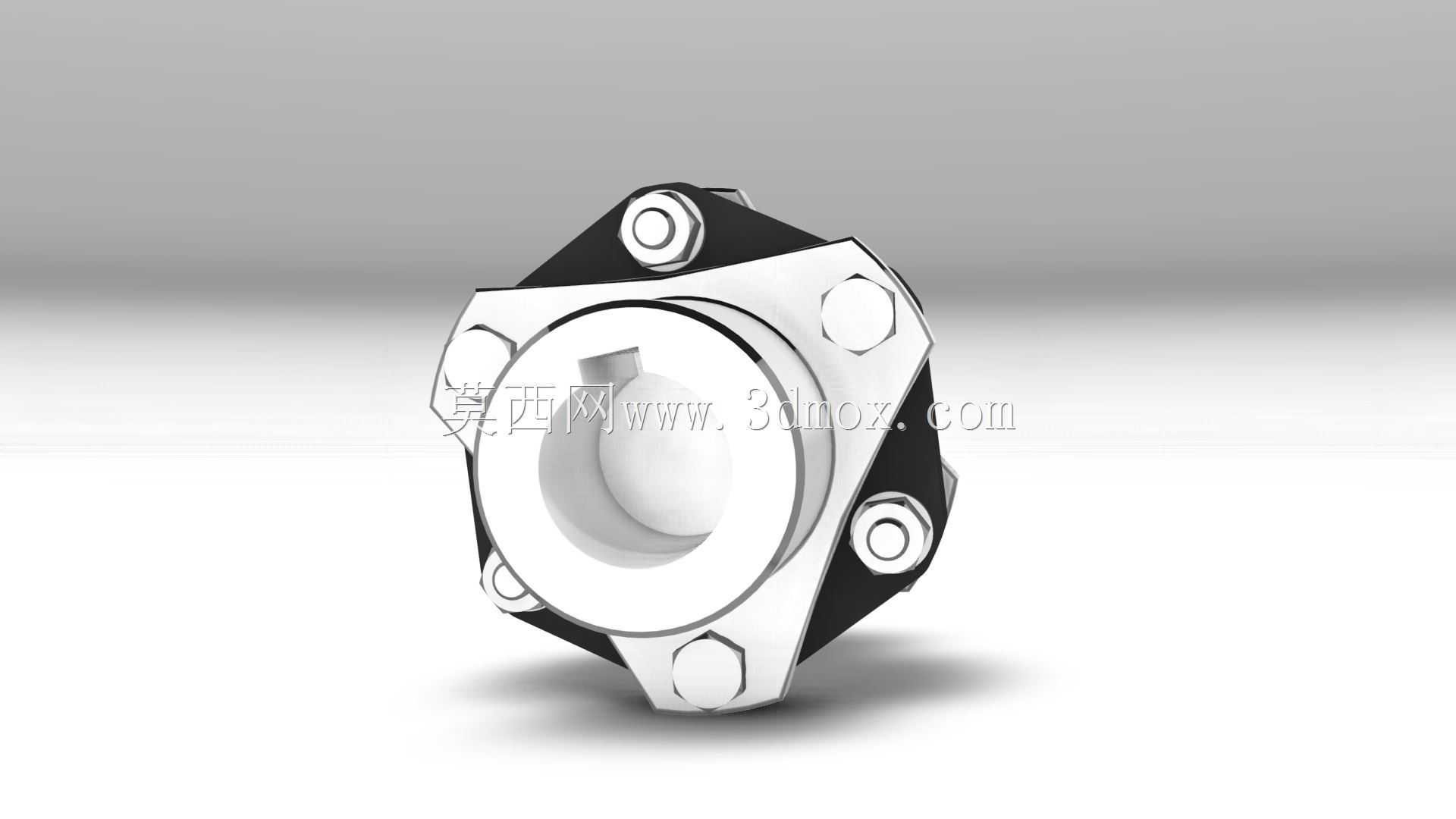

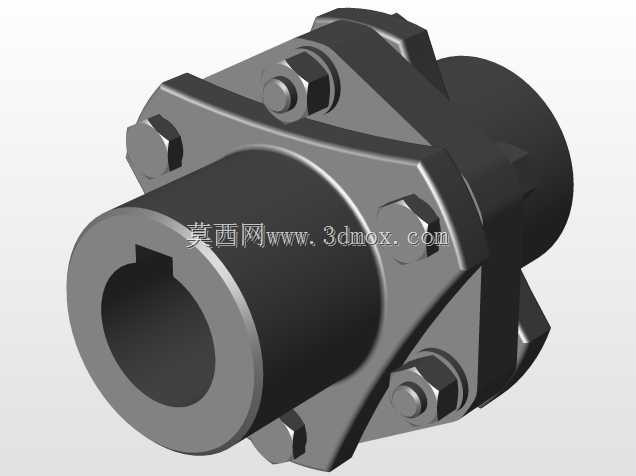

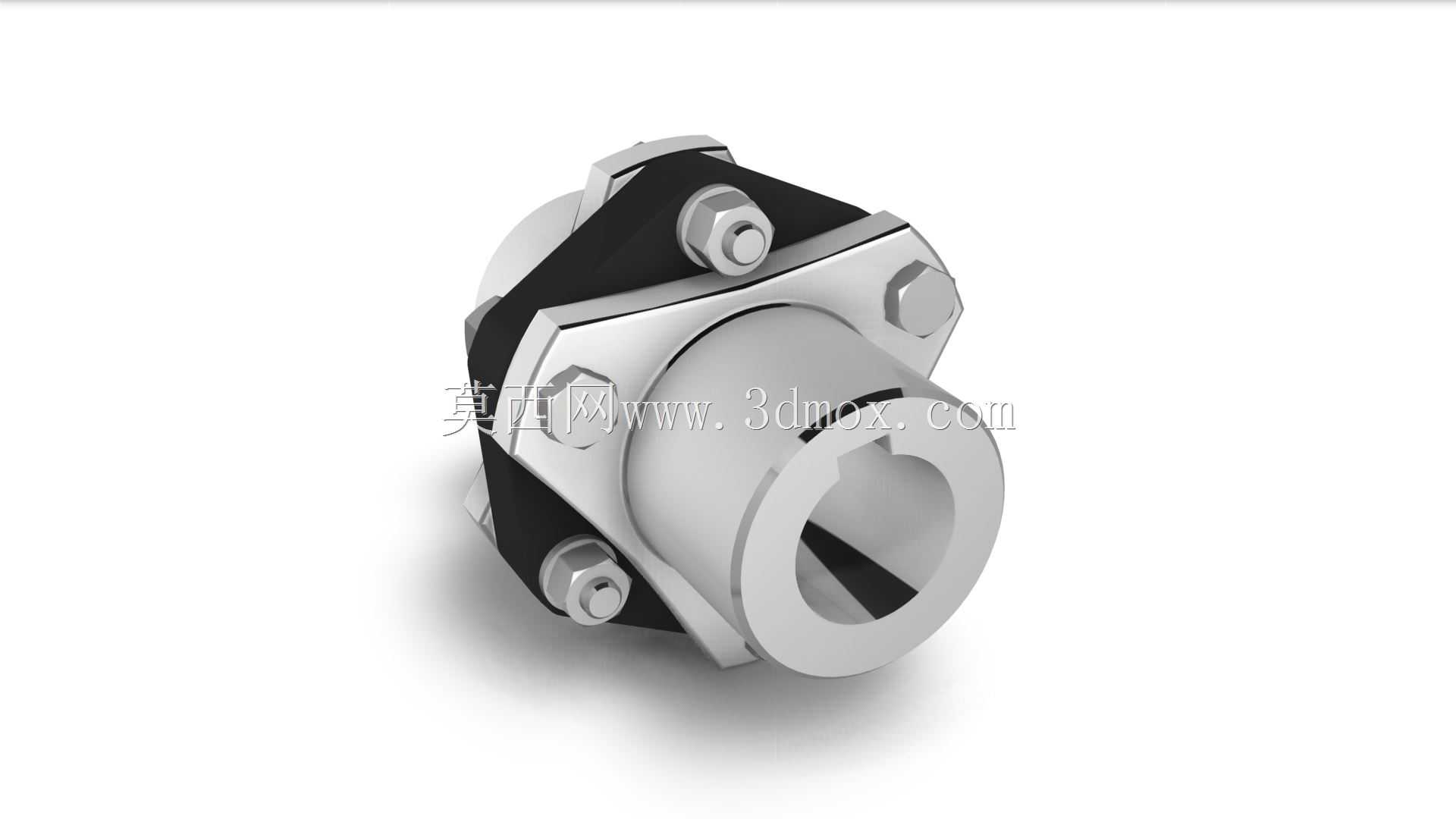

　　结构设计上，该联轴器采用对称分体式夹座结构，两端的轴毂分别加工有台阶式内孔，可适配不同轴径的动力端与负载端连接，无需额外加装轴套变径，减少了轴系上的连接零件数量。中间的弹性单元采用叠层金属膜片组，通过周向均布的六角螺栓与两端轴毂刚性夹紧，螺栓预紧时需保证周向各点的夹紧力一致，避免膜片组出现局部压合不均导致的应力集中，膜片组的叠层数量可根据额定传递扭矩的大小调整，叠片间的微量相对滑移可在传递扭矩的同时，释放轴系偏移带来的附加应力。两端轴毂的夹紧缝采用对称开口设计，拧紧夹紧螺栓时可让轴毂内孔均匀收缩，抱紧对接轴的表面，配合轴上的键槽可实现无间隙扭矩传递，避免正反转切换时出现回程间隙。

　　从安装边界来看，这类联轴器的径向最大轮廓尺寸需匹配安装空间的径向避让要求，轴毂的内孔台阶深度需与对接轴的插入长度适配，保证轴端不会顶触到膜片组的安装平面，预留出少量的轴向窜动间隙。安装时需先将两端轴毂分别固定在动力轴和负载轴上，调整两轴的大致同轴度后，再将膜片组与两端轴毂通过连接螺栓紧固，紧固过程需采用对角分次拧紧的方式，避免膜片组受侧向预紧力产生初始变形。日常运维过程中，只需定期检查连接螺栓的预紧力是否衰减，观察膜片组表面是否出现疲劳裂纹，无需额外加注润滑脂，维护成本远低于齿式联轴器等需要润滑的连接结构。

　　在建模逻辑上，该结构的所有配合面均采用公差适配设计，轴毂内孔与对接轴的配合选用过渡配合，螺栓过孔与螺栓杆的间隙控制在合理范围，既保证装配便利性，又避免过大间隙带来的传动冲击。膜片组的轮廓采用圆弧过渡设计，减少应力集中点，提升膜片的疲劳寿命，所有棱角位置均做了倒角处理，避免装配过程中划伤操作人员，也减少零件搬运过程中的磕碰损伤。
