立式精密金属铸模结构件三维设计

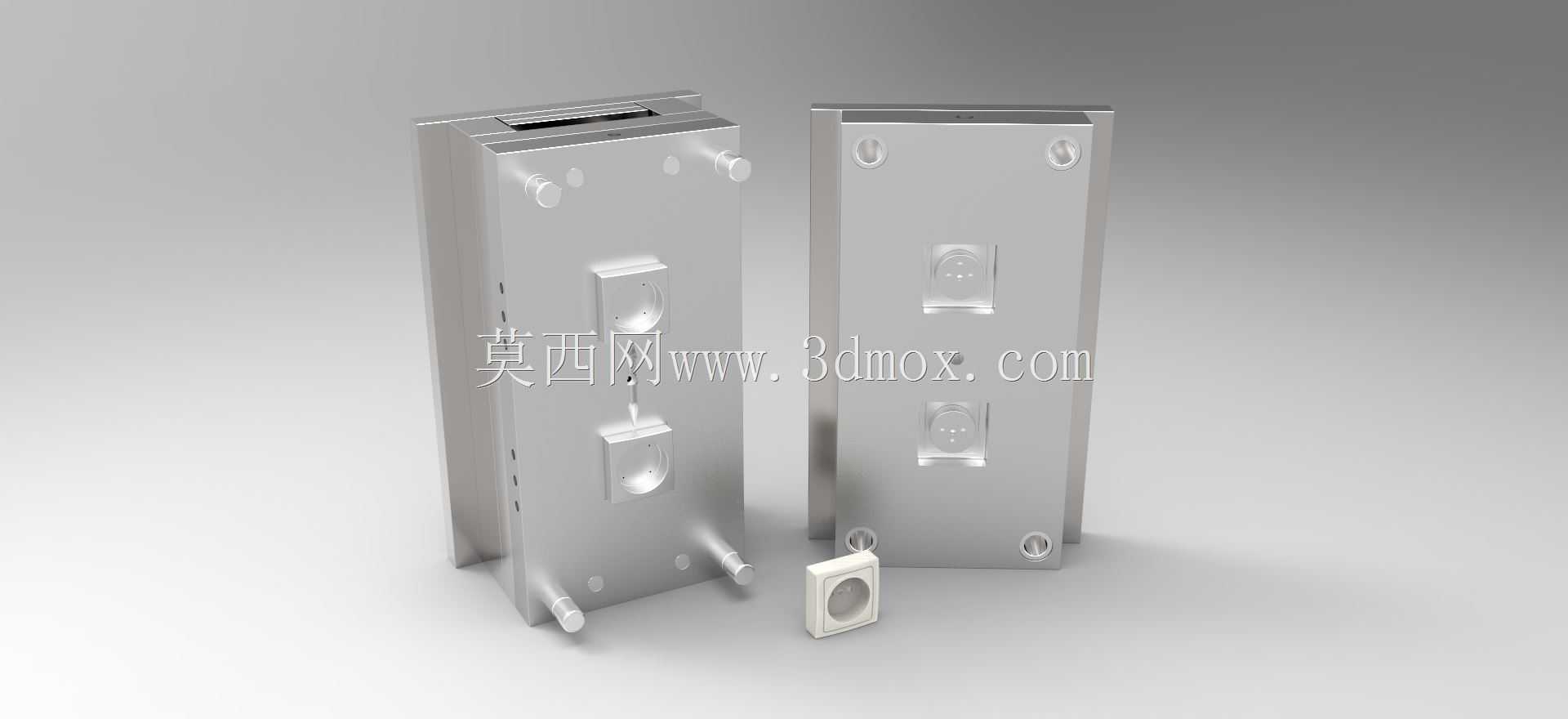

　　在精密金属零部件批量成型的生产场景中，这类立式结构的铸模组件常被用于小型异形金属件的浇注成型工序，适配低压铸造、重力铸造等多种常规铸造成型工艺，可直接安装在配套的模架工位上，配合开合模机构完成整套铸造成型流程。从实际生产适配性来看，该铸模主体采用长方体立式布局，主体结构以高强度模具钢为基材加工而成，侧面预留的多组安装孔位可直接与模架的导向柱、锁紧机构对接，无需额外加工转接板即可完成装配，能有效缩短模具上机的调试周期。

　　设计阶段首先考虑的是成型过程中的热膨胀补偿，主体型腔的壁厚做了梯度设计，靠近浇道的区域壁厚比远端厚2mm左右，可平衡浇注过程中不同区域的温度差，减少铸件因冷却速率不均产生的内应力变形。侧面排布的多组顶针安装位采用等间距错位排布，顶出行程控制在15mm以内，既可以保证成型后的铸件顺利脱模，又能避免顶针痕迹过深影响铸件的表面精度。顶部开设的浇口套安装位采用标准锥度设计，可直接适配通用规格的浇口套，无需单独定制非标配件，降低了模具的后期维护成本。

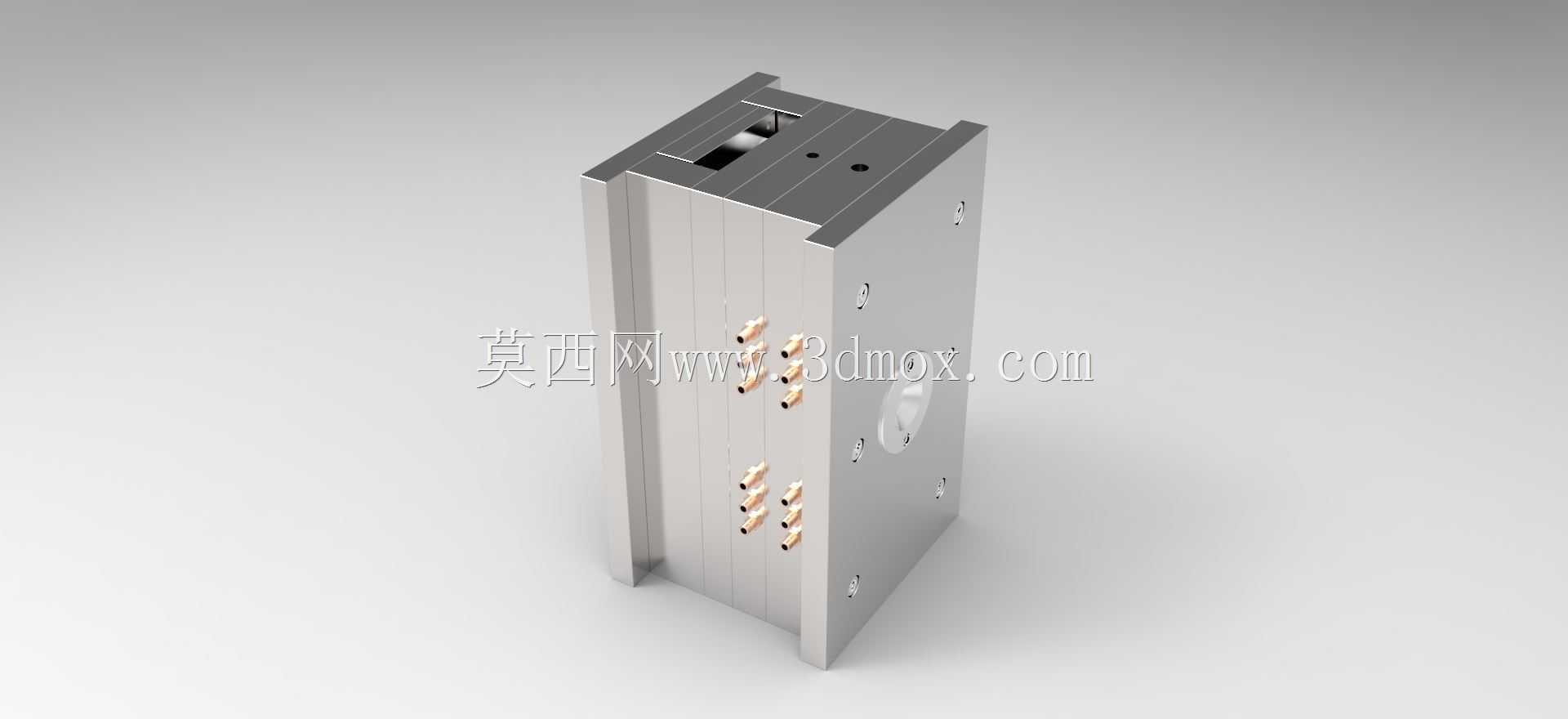

　　从安装边界来看，该铸模的整体外形为规整长方体，底面的定位槽采用H7级公差加工，与模架上的定位块配合间隙控制在0.02mm以内，可保证合模过程中的型腔对位精度，避免出现错模、飞边过大等生产问题。侧面预留的冷却水道接口采用标准管螺纹设计，可直接对接车间的循环冷却水路，水道在模具内部环绕型腔排布，进出水口的温差可控制在5℃以内，能有效缩短铸件的冷却周期，提升单班次的生产效率。

　　在实际使用场景中，这类铸模多用于小型电子金属结构件、精密机械五金件的批量生产，成型后的铸件尺寸公差可稳定达到IT7级，表面粗糙度可控制在Ra3.2以内，无需额外进行大量的后处理打磨工序。设计过程中还在模具的非成型面做了减重槽设计，在保证整体结构刚性的前提下，将模具整体重量降低了18%左右，既减少了原材料的消耗，也降低了开合模过程中驱动机构的负载，延长了配套模架的使用寿命。模具的分型面采用阶梯式设计，合模时的贴合面做了0.01mm的平面度研磨处理，可有效避免浇注过程中出现跑火、飞边等问题，减少生产过程中的金属液损耗。另外，模具上预留的多组传感器安装位，可直接加装温度传感器、压力传感器，实时监测成型过程中的型腔内部参数，方便工艺人员调整浇注温度、合模压力等参数，适配不同材质的金属铸件生产需求，比如锌合金、铝合金等低熔点金属的成型加工都可通过调整工艺参数直接适配，无需对模具结构进行大幅改动。
