内燃机活塞连杆组件高精度结构设计

　　这套活塞连杆组件是往复式内燃机核心运动部件，直接参与发动机做功循环的能量传递过程，在车用汽油机、小型柴油机、通用动力机械中都有广泛适配场景。日常做动力总成选型匹配时，这类组件的结构精度直接决定整机的压缩比控制、动力输出平顺性与运行可靠性，建模过程中需要兼顾运动学干涉校验、受力承载边界与装配工艺要求。

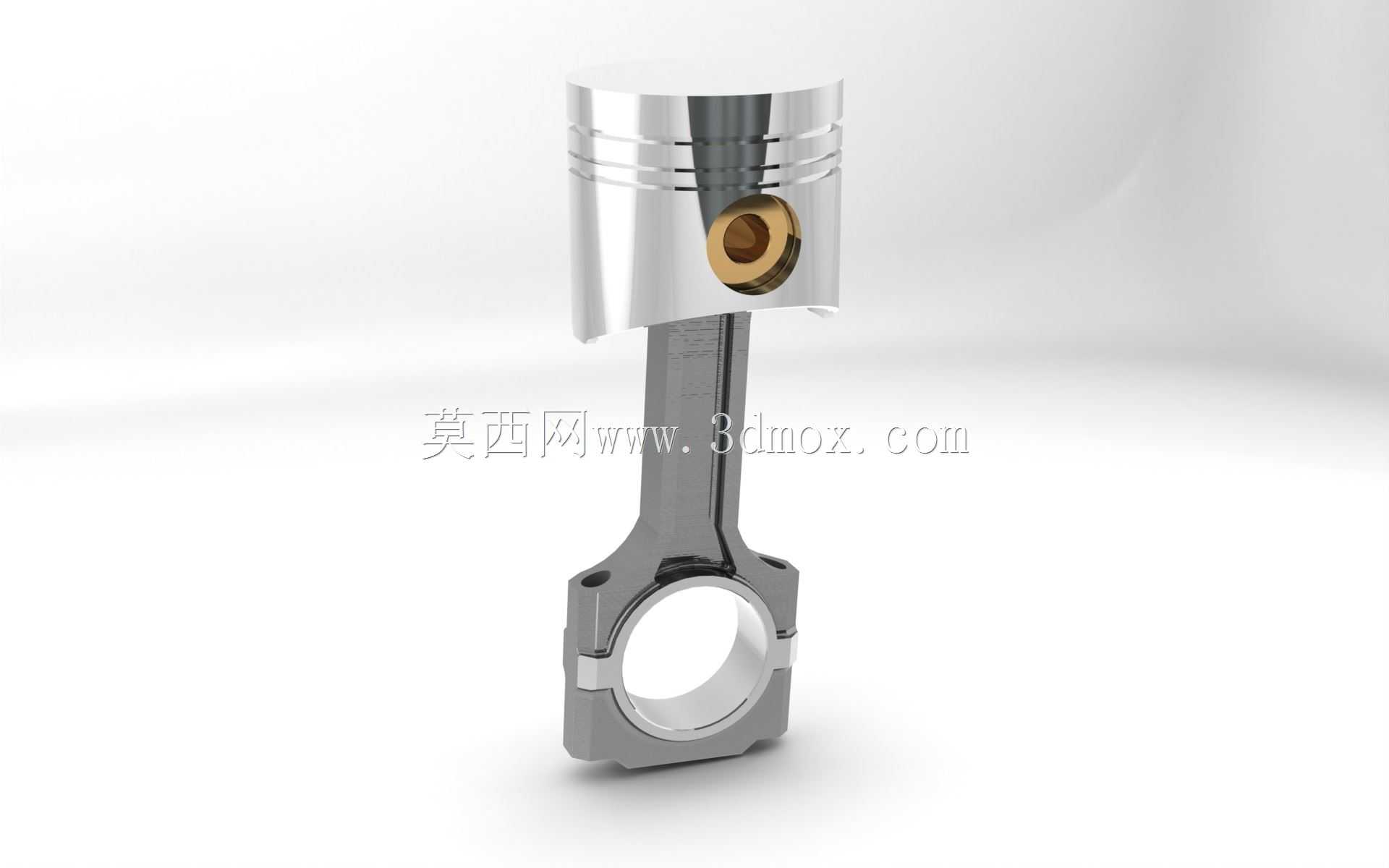

　　从功能特性来看，活塞部分承担燃烧室密封、热量传导与往复运动导向作用，顶部环带区域设计了三道环槽，分别适配两道气环与一道油环，气环负责阻断燃烧室高压燃气下窜，油环则负责刮除缸壁多余润滑油，避免机油参与燃烧。活塞销孔采用浮动式设计匹配活塞销，销孔内侧预留了卡环安装槽位，防止活塞销轴向窜动刮蹭缸壁，活塞裙部做了微椭圆型线处理，适配热态下的膨胀变形，避免冷启动敲缸与热态拉缸问题。连杆部分作为连接活塞与曲轴的传力构件，小头端通过活塞销与活塞铰接，大头端做剖分式设计，配套连杆轴瓦与曲轴曲柄销连接，杆身采用工字形截面结构，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性载荷。

　　建模阶段的设计思路完全围绕实际工况展开，首先要确定组件的安装边界：活塞外径需与对应缸径的气缸套保持合理配合间隙，常温下间隙值控制在缸径的千分之零点五到千分之一区间，避免热膨胀后卡滞；连杆大小头中心距需要严格匹配发动机冲程参数，中心距偏差会直接影响压缩比与活塞上止点位置，建模时将公差带控制在0.02mm以内。活塞销的外径与连杆小头衬套内径、活塞销孔内径采用分组选配的尺寸链设计，保证浮动销的转动灵活性同时避免过大间隙产生敲击异响。连杆大头的剖分面采用止口定位结构，保证连杆盖安装时的位置精度，螺栓孔位置度严格对齐，避免连杆螺栓受附加剪切力。

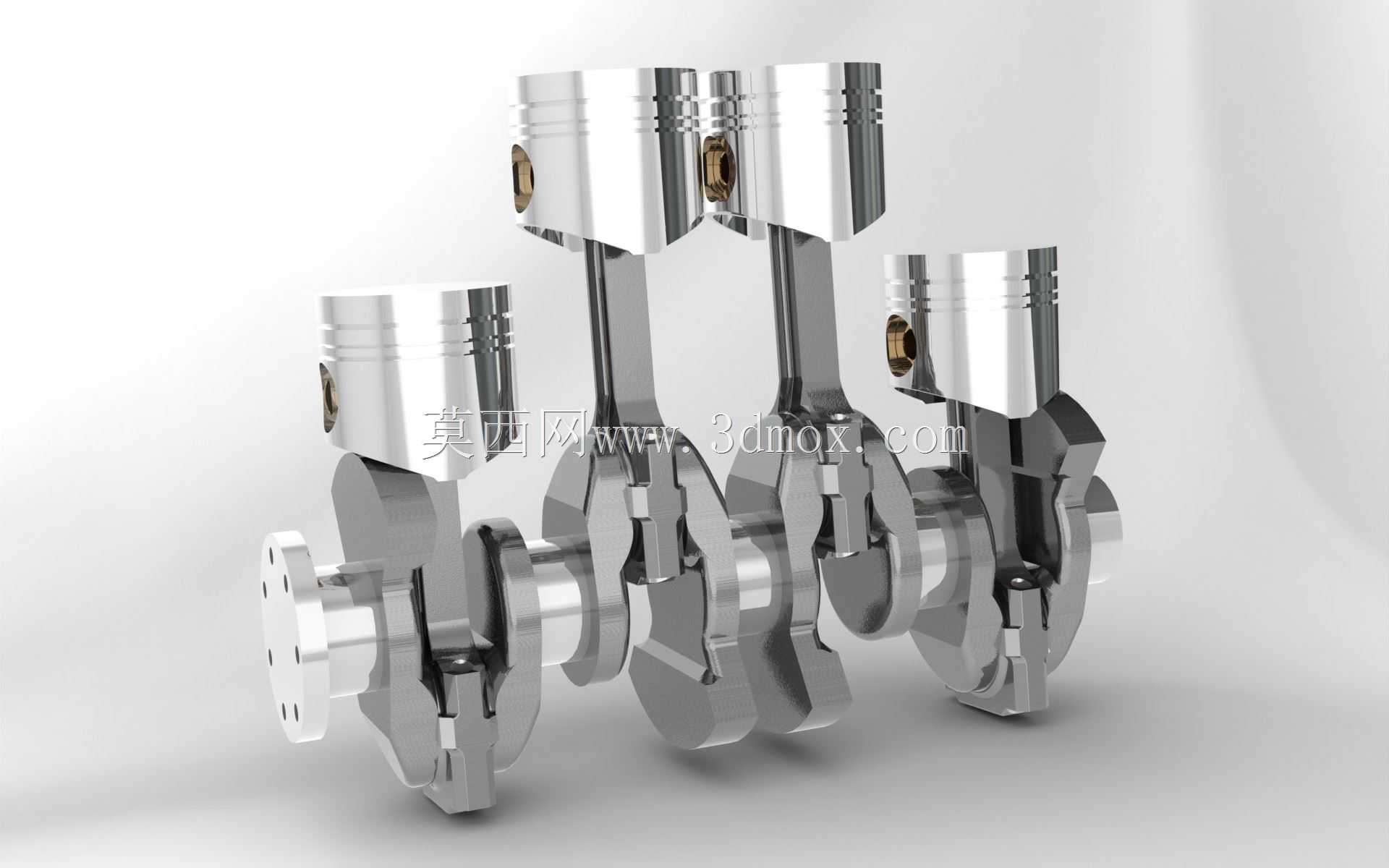

　　实际应用中，这套组件的运动轨迹需要做全行程干涉校验：活塞运行到上止点时，顶部与气缸盖燃烧室的间隙要控制在合理范围，避免气门活塞碰撞；运行到下止点时，连杆大头不能与曲轴箱内壁、曲轴平衡块产生运动干涉。活塞内部的冷却油道预留位置也在建模中做了体现，适配压力喷油冷却的机型，机油通过连杆杆身油道上行到活塞销座位置，带走活塞顶部吸收的燃烧热量，降低活塞热负荷。连杆大头的轴瓦安装槽做了定位唇设计，防止轴瓦工作时转动堵塞油孔，保证摩擦副的润滑供油顺畅。

　　从安装适配角度，这套组件可以匹配单缸排量0.2-0.5L的内燃机，对应常用的1.6L-2.0L四缸车用发动机，也可适配小型通用发电机组、农用机械的单缸动力单元。建模时所有圆角、倒角都按照实际加工工艺设置，活塞环槽的棱边做了微小倒角，避免安装活塞环时刮伤环件；连杆杆身与大小头的过渡位置采用大圆角过渡，减少应力集中，避免交变载荷下的疲劳断裂问题。活塞销孔外侧的卡环槽深度与宽度适配标准钢丝卡环，安装后卡环突出量不超过销孔端面，防止卡环与缸壁接触产生磨损。
