轻触式方形黄帽直插按钮开关结构

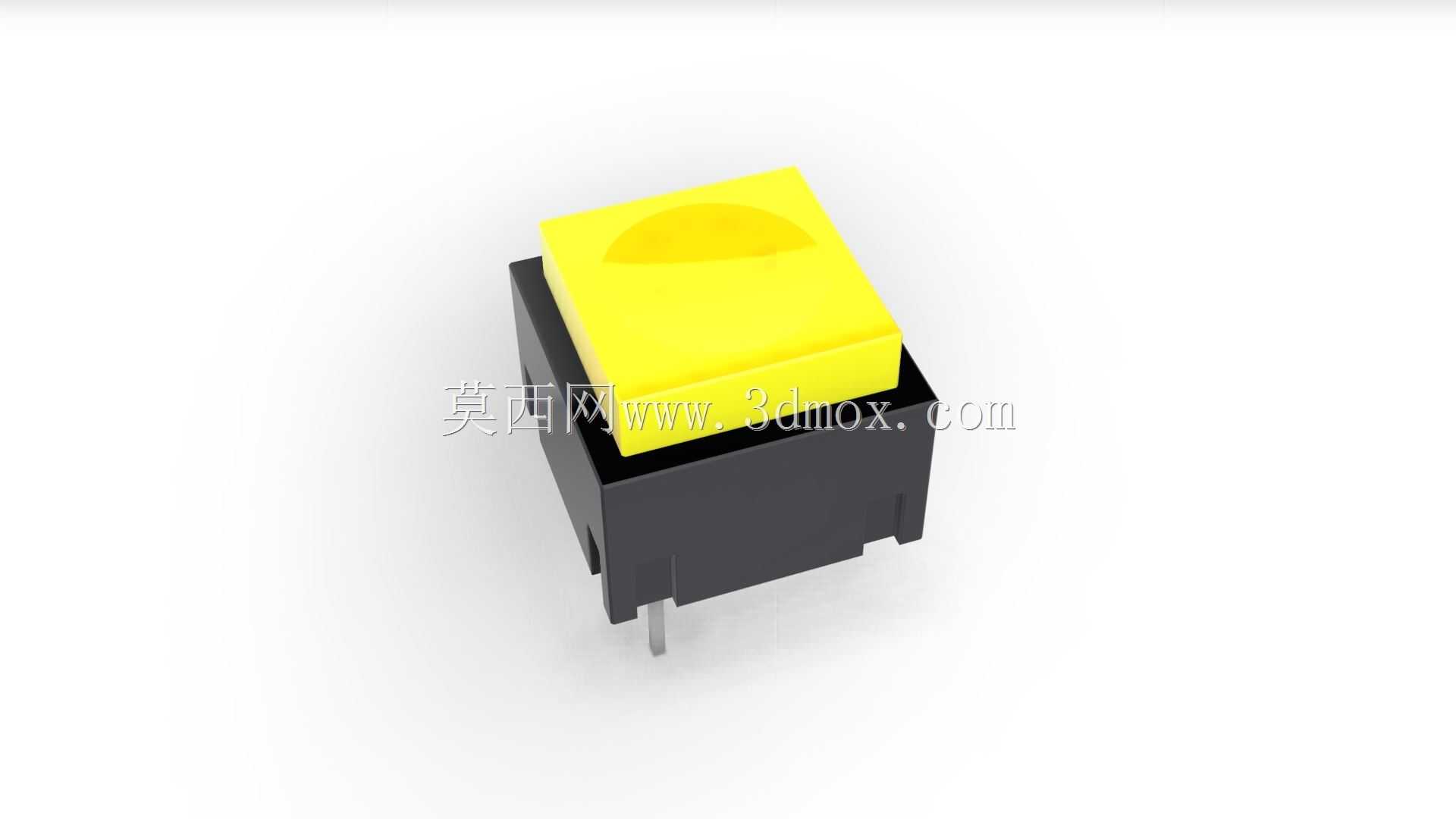

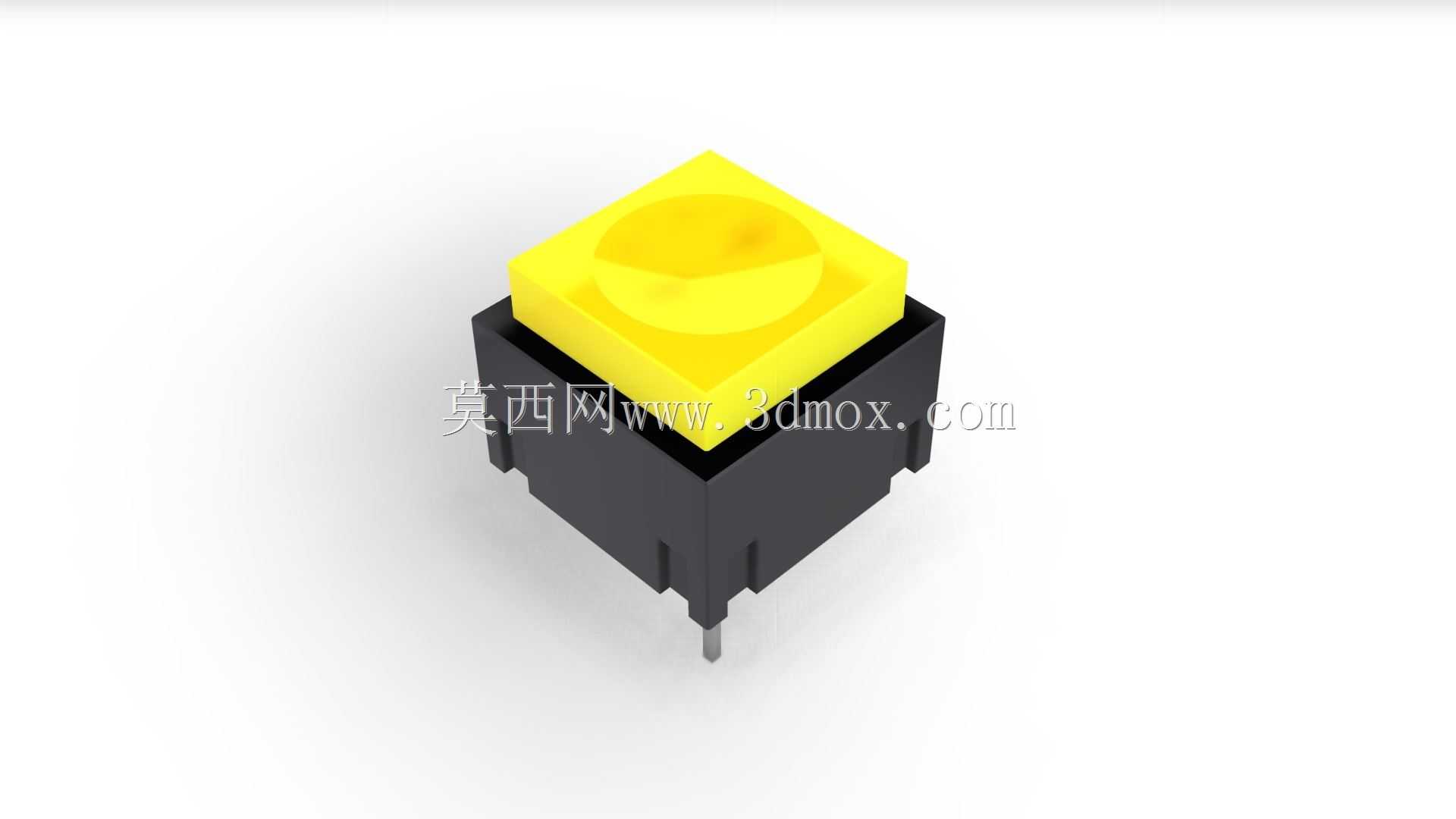

　　这类带黄色方形键帽的直插按钮开关，是消费电子、小型工控终端、仪器面板里最常用的输入触发元件，日常接触到的手持检测设备按键、小型控制盒操作键、消费类数码产品的功能触发键，大多采用同结构的轻触按钮方案。从结构设计逻辑来看，这类开关采用上下分层的装配思路，上部的黄色方形键帽采用ABS材质注塑成型，表面做了细微的磨砂纹理处理，既避免日常操作时手指打滑，也能在长期按压后减少表面划痕的视觉残留，键帽下部做了十字形的定位卡扣，直接卡入下部黑色基座的导柱槽内，按压过程中键帽不会出现横向偏移，保证每次按压力度都能垂直传导到内部的弹片触点上。下部的黑色基座采用耐温的PBT材质注塑，基座四周设计了对称的定位凸台，在PCB板上安装时，

　　这些凸台可以卡入PCB对应的定位孔内，过波峰焊或者手工焊接时，开关本体不会出现歪斜偏移，基座底部伸出的两根直插式引脚，采用镀锡铜材质，引脚直径控制在0.5mm左右，适配常规1.0mm孔径的PCB焊盘，引脚伸出基座底面的长度为3.2mm，既能保证穿过常规1.6mm厚度的PCB板后预留足够的焊锡浸润长度，也不会因为引脚过长导致焊接后剪脚工序额外增加工作量。从安装边界来看，这类开关的整体外形为正方体结构，基座部分的长宽尺寸为12mm12mm，键帽部分的长宽尺寸比基座单边大0.8mm，按压行程控制在0.25mm到0.3mm之间，触发力度统一为160gf±20gf，既不会因为力度太轻导致运输过程中受震动误触发，

　　也不会因为按压力度过大导致长期操作手指疲劳，安装时在PCB板上需要预留的最小空间为14mm14mm，高度方向从PCB板面到键帽顶面的总高度为7.3mm，适合用在面板厚度不超过2mm的设备外壳上，外壳上对应的开孔尺寸为13mm*13mm，开孔边缘做0.3mm的倒角处理，避免键帽上下活动时和外壳开孔边缘产生摩擦卡滞。从功能特性来说，这类开关属于常开式瞬时触发结构，未按压状态下内部两个触点处于断开状态，当键帽被按压到行程临界点时，内部的圆形金属弹片产生形变，两个引脚实现导通，松开按压后弹片依靠自身弹性复位，触点断开，导通电阻控制在50mΩ以下，绝缘电阻大于100MΩ，能承受500V的交流耐压不击穿，

　　适合在5V到24V的低压直流控制回路中使用，日常工作的环境温度范围覆盖-20℃到70℃，能满足大部分室内工业场景和消费电子的使用需求。在实际选型应用中，这类开关常被用在小型控制器的功能选择键、测试仪器的启动触发键、儿童玩具的操作按键上，设计PCB布局时需要注意，两个引脚的走线要尽量远离高频信号线路，避免开关导通断开瞬间的触点弹跳干扰周边敏感信号，焊接时的焊锡温度控制在260℃以内，单次焊接时间不超过3秒，避免高温传导到开关内部导致塑料基座变形或者弹片退火失去弹性。和同规格的其他按钮开关相比，这种黄帽方形的设计辨识度更高，在多按键排布的面板上，黄色按键常被设置为启动、确认类的核心功能键，和周边黑色、灰色的功能按键形成视觉区分，操作人员不用仔细看按键标识就能快速定位到核心操作键，降低误操作的概率。开关内部的弹片采用不锈钢材质冲压成型，表面做了镀金处理，长期使用不会出现氧化接触不良的问题，正常操作的机械寿命可以达到10万次以上，能满足常规设备全生命周期的按键使用需求，不需要后期频繁更换维护。
