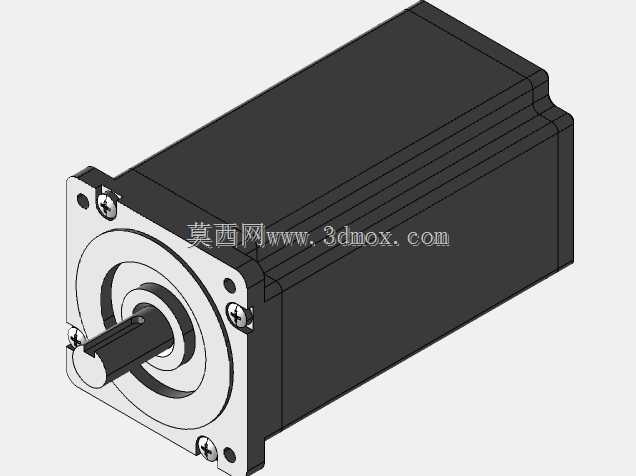

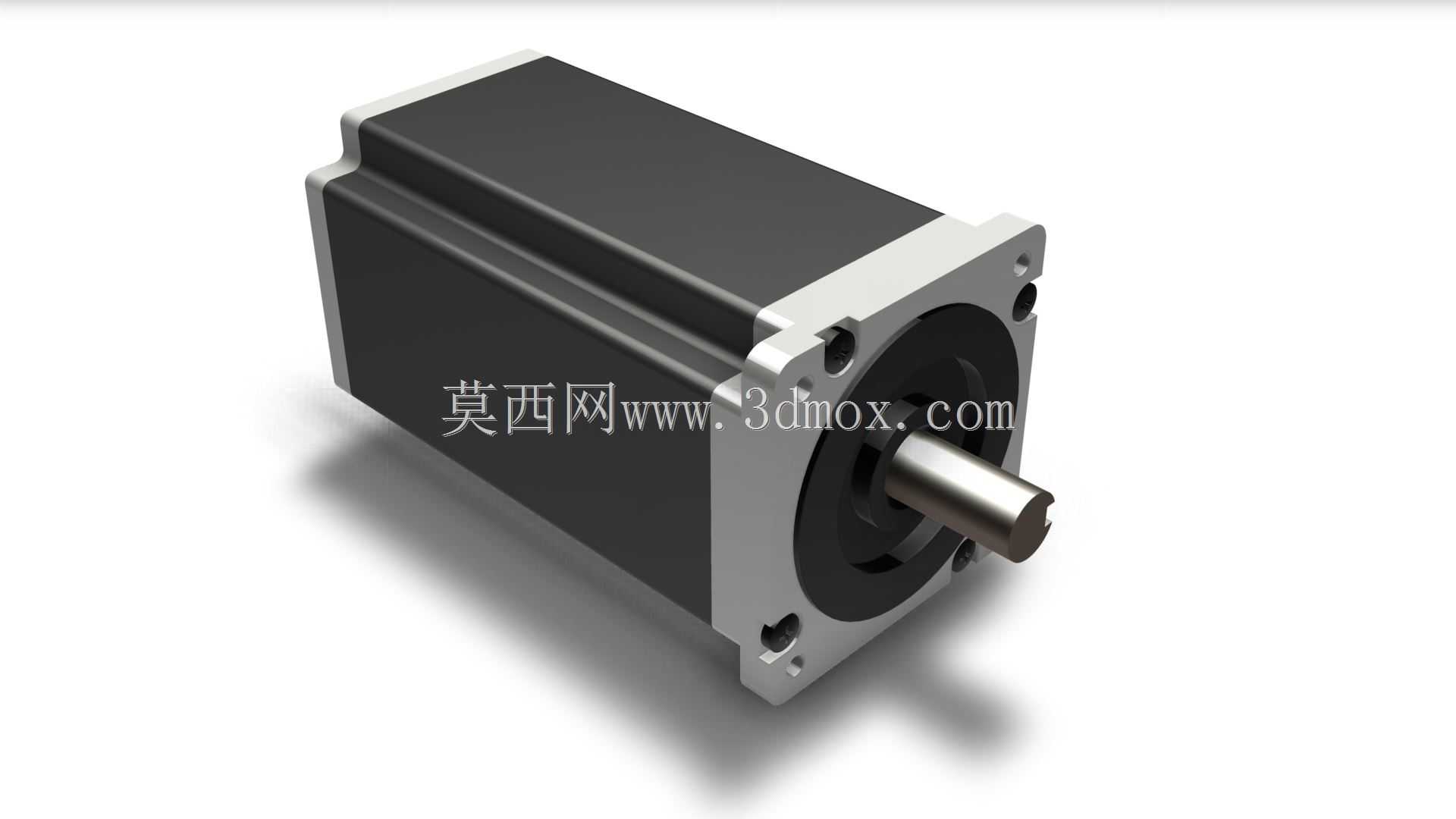

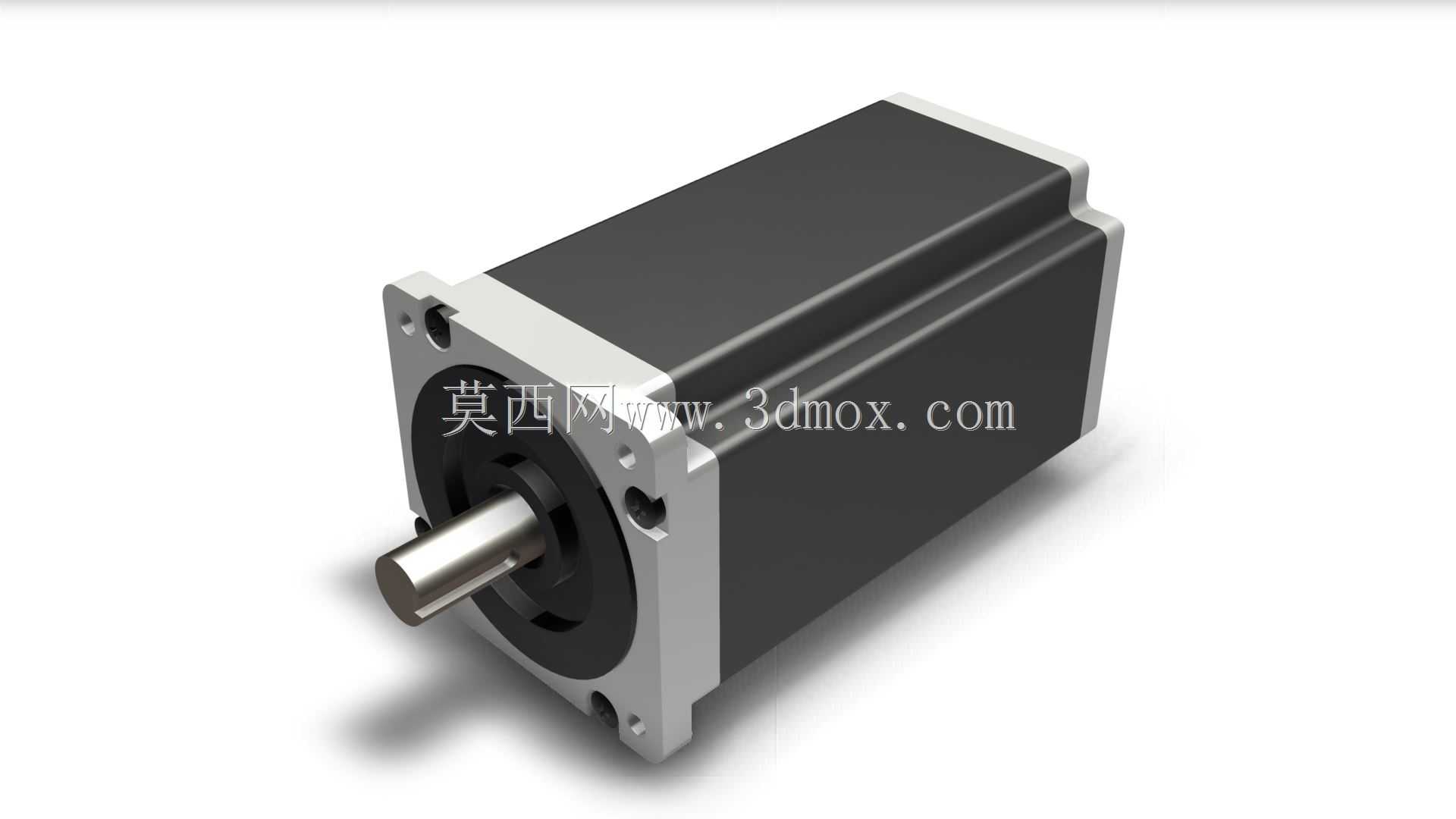

NEMA34规格步进电机高精度三维结构

这款NEMA34规格步进电机是工业自动化传动系统里的核心执行部件，广泛适配数控雕刻机、中型3D打印机、自动化送料机构、包装生产线分度工位、小型机械手关节驱动等对定位精度有明确要求的场景，能够在开环控制场景下实现精准的角位移输出，无需额外加装位置反馈装置即可完成固定步距的动作执行，大幅降低中小功率传动系统的搭建成本。从实际使用场景来看，这类电机常被用于需要低速大扭矩输出的工位，比如传送带的间歇推送、工装夹具的精准换位、印刷设备的走纸辊驱动，依靠步进电机特有的步距精度特性，可保证每次动作的位移偏差控制在极小范围内，避免累计误差影响整条产线的运行精度。在功能特性上，该款电机采用方形法兰安装结构，机身采用高导磁硅钢片叠压而成的定子结构搭配高性能永磁转子，能够在额定转速区间内输出平稳扭矩，低速运行时不会出现明显的共振抖动，适配细分驱动器后可实现更小的步距角细分，满足高精度进给场景的使用需求。出线端采用标准工业接插件设计，方便现场快速接线与维护，前端输出轴采用标准键槽结构，可直接适配同步轮、联轴器、齿轮等常见传动连接件，无需额外定制转接零件。设计过程中优先考虑了安装兼容性，严格遵循NEMA34安装尺寸规范，法兰安装孔位、输出轴直径、轴伸长度、机身定位止口的尺寸均匹配行业通用标准，用户在替换同规格旧电机或者搭建新设备时，无需重新设计安装支架的孔位，可直接完成装配。机身外壳采用一体拉伸的铝合金型材，表面做黑色氧化处理，兼顾散热性能与结构强度，长时间连续运行时能够快速将定子产生的热量传导到外壳散发，避免内部绕组因温度过高出现退磁问题，延长电机的实际使用寿命。前端盖与后端盖采用压铸铝合金加工而成，内置高精度深沟球轴承支撑输出轴，可承受一定的径向负载与轴向负载，适配皮带传动、齿轮传动等不同连接方式的受力需求，不会因为传动端的侧向力导致轴承过早磨损。安装边界上，方形法兰的四个安装孔呈对称分布，安装时只需保证支架安装面的平面度符合要求，将止口完全卡入安装位的定位孔后锁紧固定螺丝即可完成安装，输出轴与传动件连接时需保证同轴度偏差在允许范围内，避免运行时出现额外的径向力损伤轴承与轴身。整体结构设计紧凑，在保证输出扭矩满足使用需求的前提下尽可能压缩机身长度，方便在安装空间受限的自动化设备内部完成布局，不会和周边的走线、其他机械部件产生干涉。
