内孔加工用磨孔柄研磨工装结构

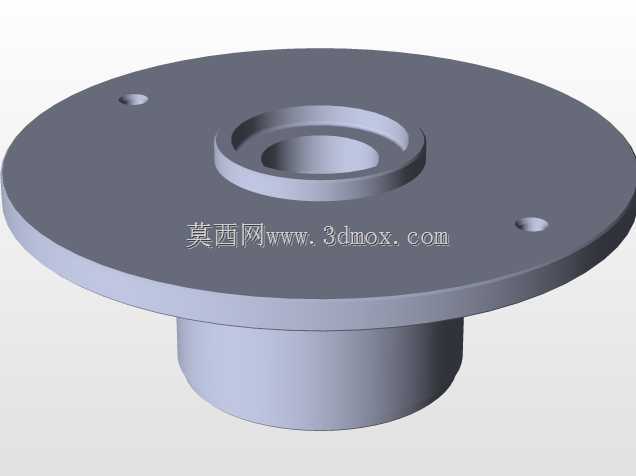

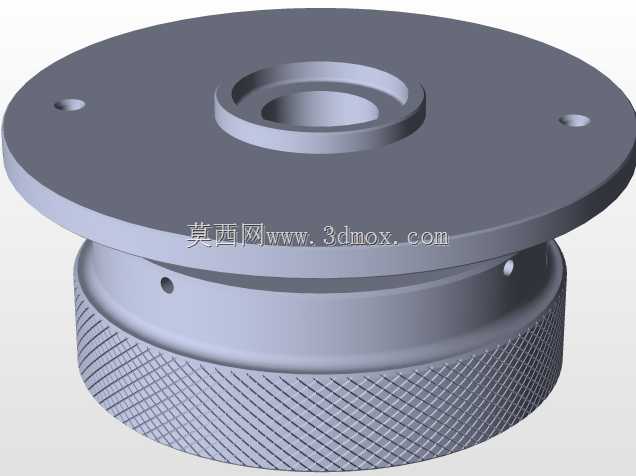

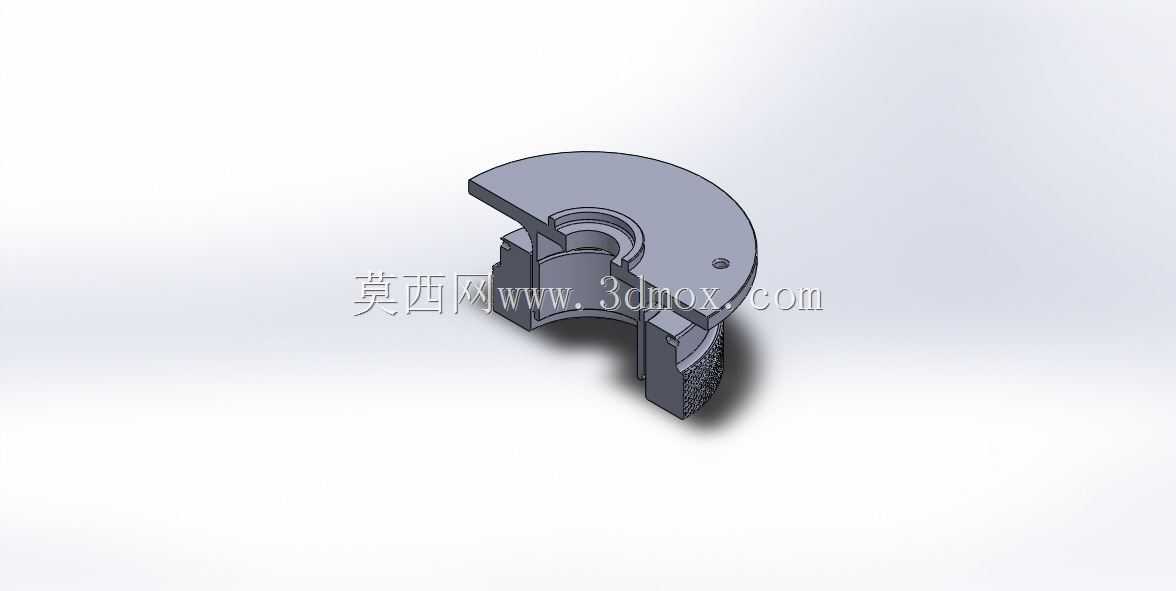

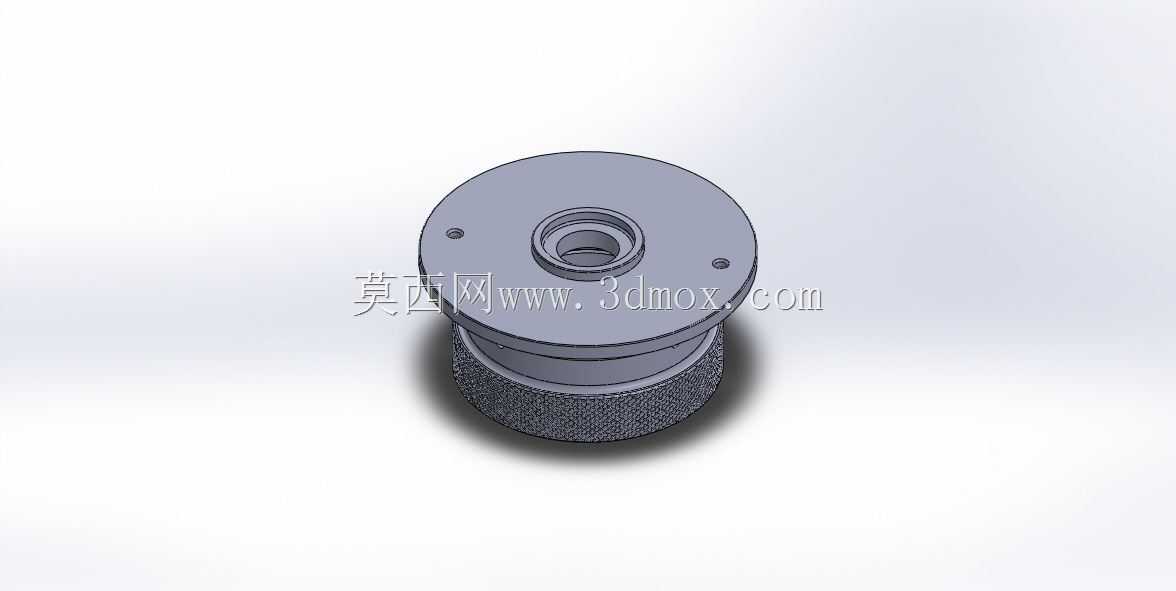

　　在精密机加工的内孔精加工工序里，这类磨孔柄研磨部件是孔系精度修整环节的核心执行构件，主要适配立式珩磨机、内圆磨床的主轴输出端，承担小直径深孔、台阶孔的最终尺寸公差修正与表面粗糙度提升作业，常见于液压阀块内孔、轴承安装座孔、发动机缸体油道孔的终加工场景，能有效修正前序钻、镗工序留下的圆度误差、锥度偏差与表面刀纹，将内孔的尺寸精度稳定控制在IT6级以上，表面粗糙度可达Ra0.4以下。从结构设计逻辑来看，该部件采用半环抱式的基体构型，基体上部设置与机床主轴连接的定位止口与锁紧螺孔，安装时可直接套入主轴端的定位轴颈，通过侧面的紧定螺钉实现周向与轴向的双重固定，无需额外设计过渡连接盘，能大幅缩短工装换装的调试时间，

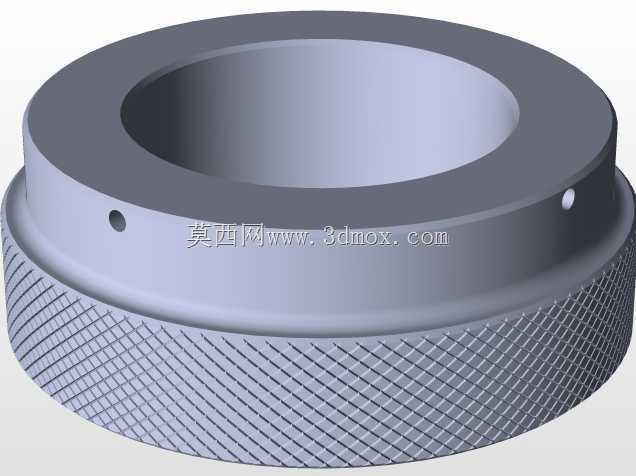

　　适配主轴端直径在30-50mm区间的通用内圆磨削设备。基体下半部分为开口式的研磨条安装槽，槽体采用燕尾型限位结构，研磨条嵌入后可通过上部的微调螺钉调整径向伸出量，能根据待加工孔的实际磨损量实现微米级的进给补偿，避免研磨条过度磨损后整体报废，有效降低工装耗材的使用成本。基体侧面开设的注油孔可直通研磨条安装腔，在研磨作业过程中可持续注入研磨冷却油，既能及时带走磨削产生的金属碎屑与热量，避免工件内孔出现表面烧伤，也能在研磨条与孔壁之间形成均匀的油膜，减少研磨条的非正常损耗。考虑到内孔研磨时的排屑需求，基体的开口槽特意设计了15°的斜向导屑角，研磨产生的细碎磨粒与金属屑可顺着斜角从开口处排出，不会堆积在研磨条与孔壁的接触区域造成孔壁划伤。

　　从安装边界尺寸来看，该部件的整体回转直径控制在80mm以内，可适配最小直径40mm的内孔加工作业，轴向总长度为120mm，安装后不会与工件的孔口端面发生干涉，即使是孔口带有沉台的异型内孔，也能顺利伸入孔内完成全行程研磨。基体材质选用40Cr调质处理，表面硬度达到HRC28-32，既有足够的刚性承受磨削时的径向切削力，不会在高速回转时出现形变抖动，也具备一定的韧性，避免锁紧时出现基体开裂问题。与传统的整体式研磨杆相比，这种分体可换研磨条的结构，在面对不同材质的工件加工时，只需更换对应粒度的研磨条即可，比如加工铸铁件时选用碳化硅磨条，加工钢件时选用刚玉磨条，加工硬质合金件时选用金刚石磨条，无需更换整个基体，工装的通用适配性更强。

　　在实际使用过程中，该部件的回转偏心量可控制在0.01mm以内，安装后无需做复杂的动平衡调试，只要主轴本身的回转精度达标，就能保证研磨后的内孔圆柱度误差不超过0.005mm。针对盲孔加工的场景，基体下端特意做了R3的圆角过渡，不会在盲孔底部撞出凹痕，可覆盖盲孔底部距端面3mm以内的区域研磨，减少后续手工修整的工作量。
