内燃机气门安装固定支架结构设计

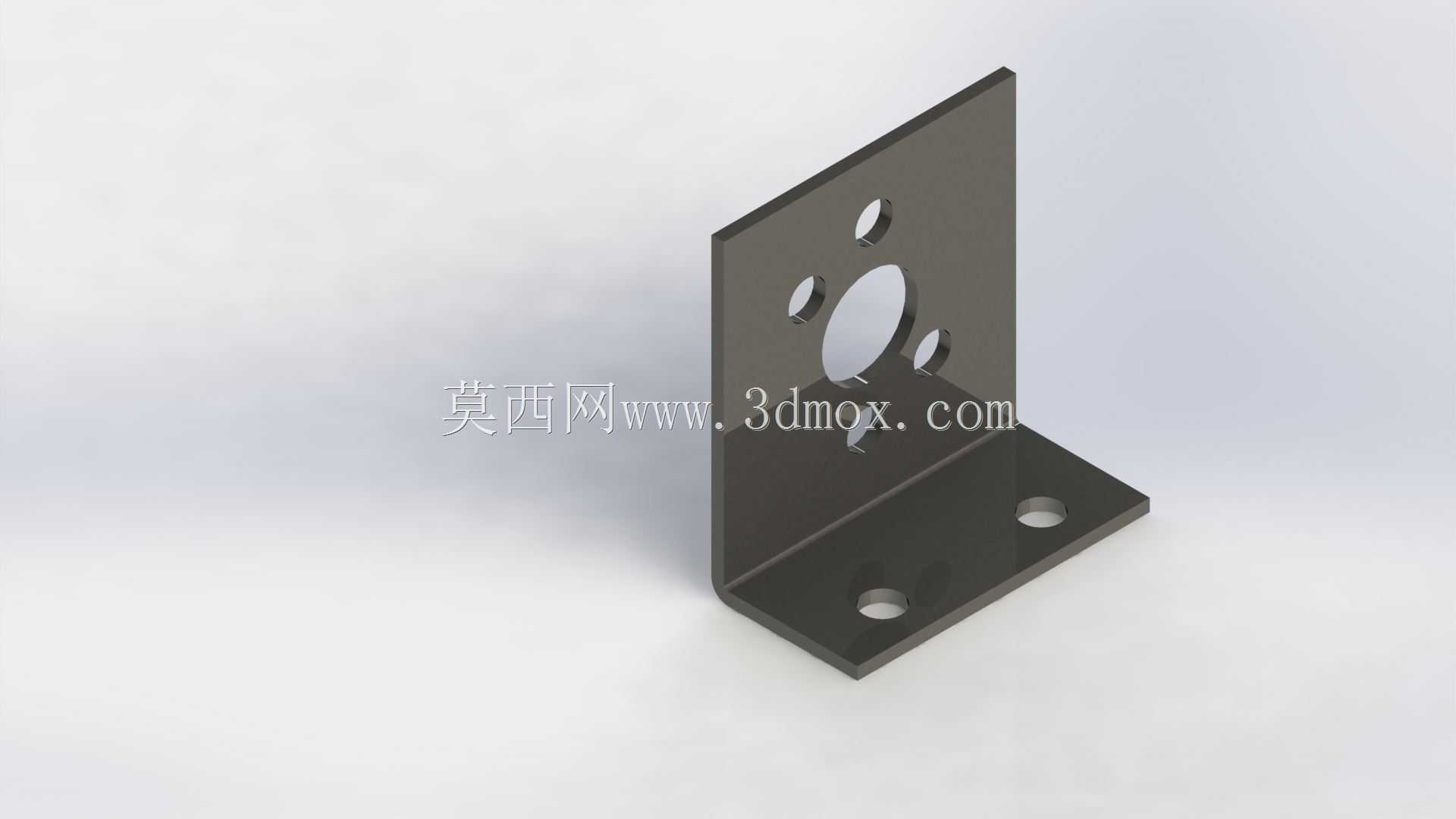

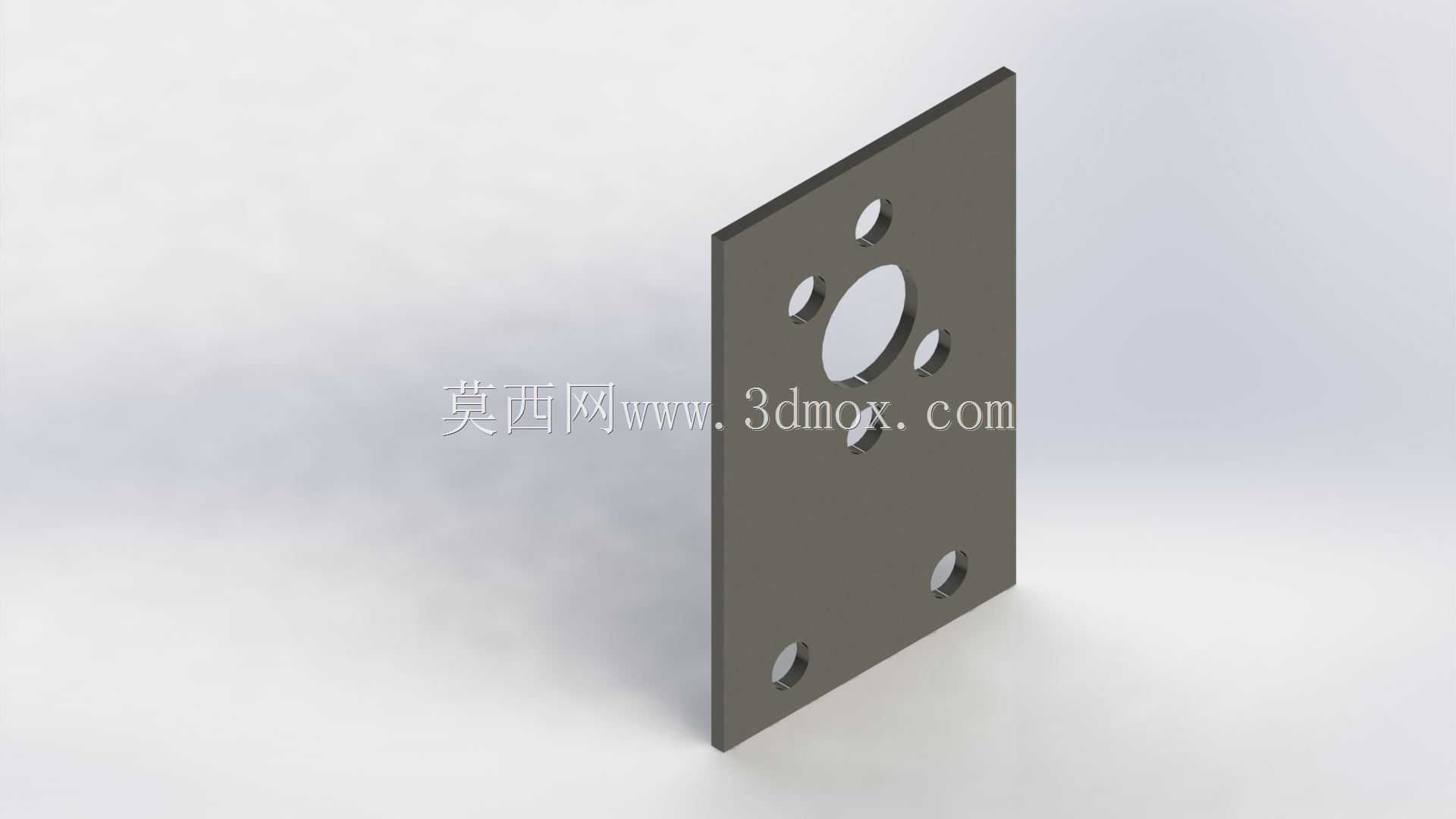

　　在往复式内燃机的配气机构布局中，这类支架承担着气门组件的安装定位与载荷传递作用，常见于小排量通用汽油机、柴油机的缸盖外侧装配区域，也可适配小型空压机、柱塞泵等带有往复式配气结构的通用动力设备，用来为气门杆部导向组件、气门弹簧座附属结构提供稳定的安装基准，避免设备运行过程中配气组件出现径向窜动，保证气门开闭动作的同轴度精度。从结构设计逻辑来看，该支架采用单块钣金折弯成型的主体结构，没有多余的拼接焊缝，整体刚性靠板材自身厚度与折弯边的结构强度保证，这种设计一方面能减少加工工序，降低批量生产的制造成本，另一方面也能避免焊接带来的热变形问题，保证安装孔位的位置精度。主体板面上的大尺寸中心孔是为气门组件的穿过预留的避让空间，

　　孔径尺寸匹配气门弹簧的最大外径，保证气门往复运动时不会与支架本体发生运动干涉，围绕中心孔均匀分布的四个小孔是气门导向座的固定安装孔，孔位的位置度公差控制在0.1mm以内，保证导向座安装后与气门运动轴线的同轴度要求，避免气门杆出现偏磨。板面边角位置分布的四个通孔是支架自身的安装固定孔，用来将整个支架锁紧在缸盖或者设备本体的安装基面上，孔位间距匹配对应机型的安装螺柱分布尺寸，安装时可以通过孔与螺柱的间隙微调安装位置，抵消部分装配累积误差。从安装边界来看，该支架的整体厚度较薄，安装后不会过多占用缸盖外侧的布置空间，适合布局紧凑的小型动力设备使用，支架的折弯边朝向背离气门运动的方向，既可以增强板面的抗弯折能力，

　　也能为安装螺栓预留足够的操作空间，方便现场装配时的工具伸入。在实际工况中，支架需要承受气门开闭过程中带来的周期性振动载荷，因此设计时在孔位周边没有做多余的减材处理，保证孔位周围的材料强度足够，避免长期受振动影响出现孔位开裂、固定松动的问题。板面的平面度公差控制在0.05mm以内，保证安装后导向座的贴合面平整，不会出现安装倾斜导致的气门运动卡滞。不同于铸造类支架的厚重结构，这种钣金式支架重量更轻，符合小型动力设备轻量化的设计趋势，同时板材的冲压成型工艺适合大批量生产，单件加工成本远低于铸造成型的同类零件，在通用动力设备的量产机型中应用十分广泛。设计过程中需要重点核对各个孔位的相对位置尺寸，既要保证气门组件的运动避让空间充足，

　　也要保证固定孔位与设备本体的安装基准完全匹配，同时还要考虑板材折弯后的回弹量，提前在成型模具中做好补偿，保证折弯后板面的平面度符合装配要求。在实际选型适配时，需要确认支架的安装孔距、中心避让孔直径与待装配机型的对应尺寸匹配，同时确认板材厚度满足设备运行的振动强度要求，避免出现刚性不足导致的共振问题。
