轻量化镂空结构工业传动轮设计

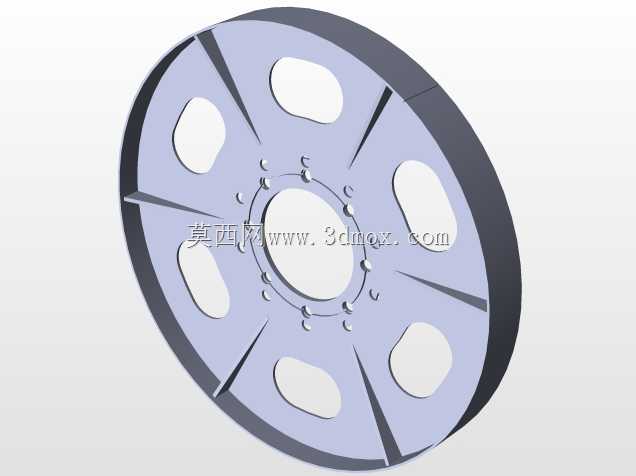

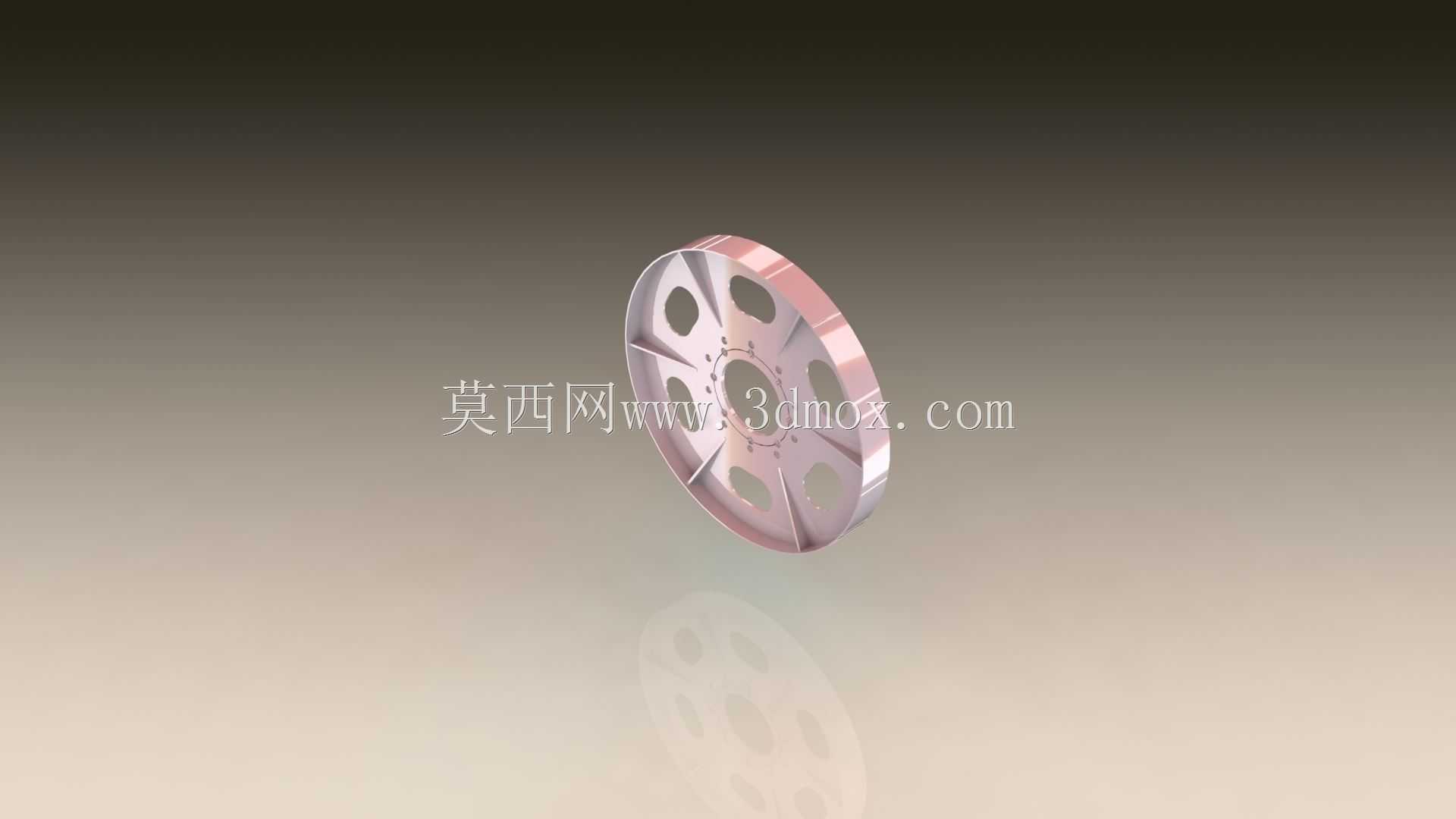

　　在各类轻载输送设备、小型自动化回转机构、影视器材传动组件的设计选型中，轮类零件的结构合理性直接决定整套机构的运行平稳性与转动惯量表现。这款轮体采用非对称镂空辐条设计，区别于传统等距辐条轮的均布结构，辐条开孔采用大小孔错落排布的形式，在保证轮体径向抗扭强度的前提下，最大程度去除了轮辐区域的冗余材料，有效降低了轮体自身的转动惯量，适配需要频繁启停、正反转切换的回转传动场景，能够减少驱动端的动力冗余损耗，提升机构的动态响应速度。

　　从安装边界来看，轮体中心预留的轴孔采用台阶式定位结构，可与标准直径的传动轴实现过渡配合，轴孔侧壁预留有键槽安装位，能够通过平键传递扭矩，避免轮体与轴之间出现相对滑动；轮缘位置做了圆弧过渡处理，既可以适配平带传动的包覆需求，也可作为导向轮在导轨面实现滚动导向，轮缘表面粗糙度控制在合理区间，既不会因过于粗糙造成带面快速磨损，也不会因光滑度过高出现传动打滑的问题。

　　设计过程中，首先针对轮体的受力工况做了有限元校核：在额定扭矩载荷下，轮辐开孔的边缘位置做了R角过渡处理，避免应力集中造成的疲劳开裂，所有镂空边缘的圆角半径统一取值，既减少了加工过程中的刀具路径拐点，也能有效分散轮体承受径向载荷时的应力分布。轮体的轴向厚度经过多轮迭代优化，在满足侧向抗形变要求的基础上，压缩了轴向安装空间，适配安装间距紧凑的机构布局，不需要额外预留过多的轴向避让尺寸，能够帮助整机设计压缩整体结构体积。

　　在实际应用场景中，这类轮体既可以用在小型输送线的从动辊端作为支撑轮，也可装配在手动回转工作台的转轴位置作为传动轮，还能适配影视器材、小型实验设备的回转机构中，替代传统实心轮实现轻量化升级。不同于重载场景下的实心辐板轮，这款轮体的镂空设计同时兼顾了散热需求，在长时间连续运转的工况下，轮体转动时的气流能够通过镂空孔快速带走轴孔配合位置产生的摩擦热量，降低配合位置的温升，减少润滑脂的流失速度，延长组件的维护周期。

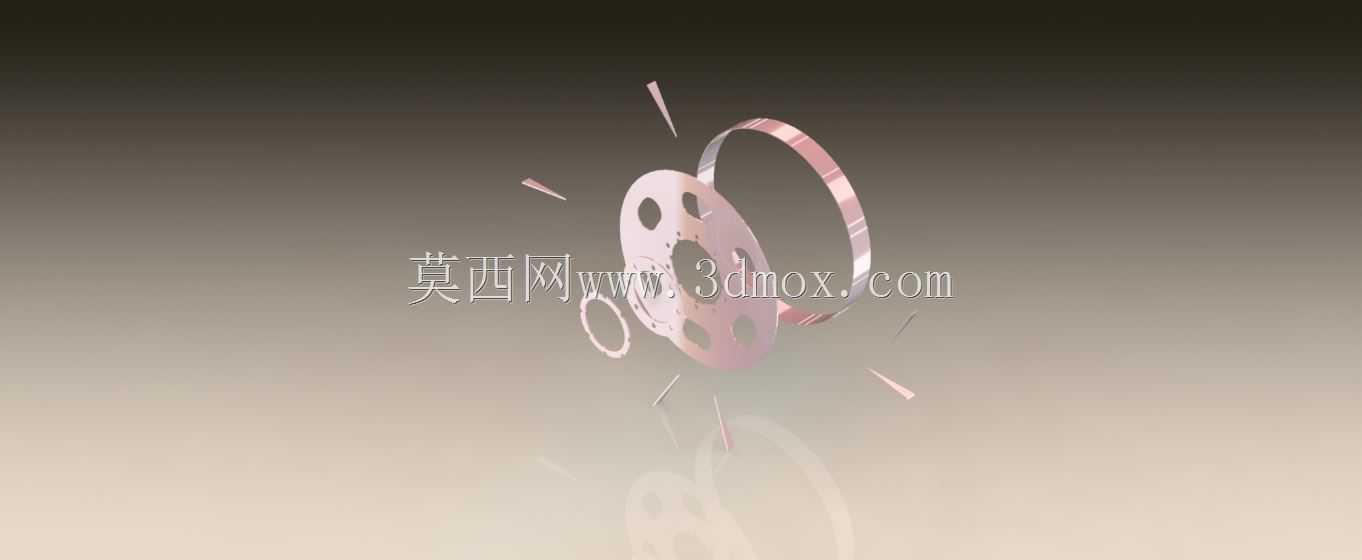

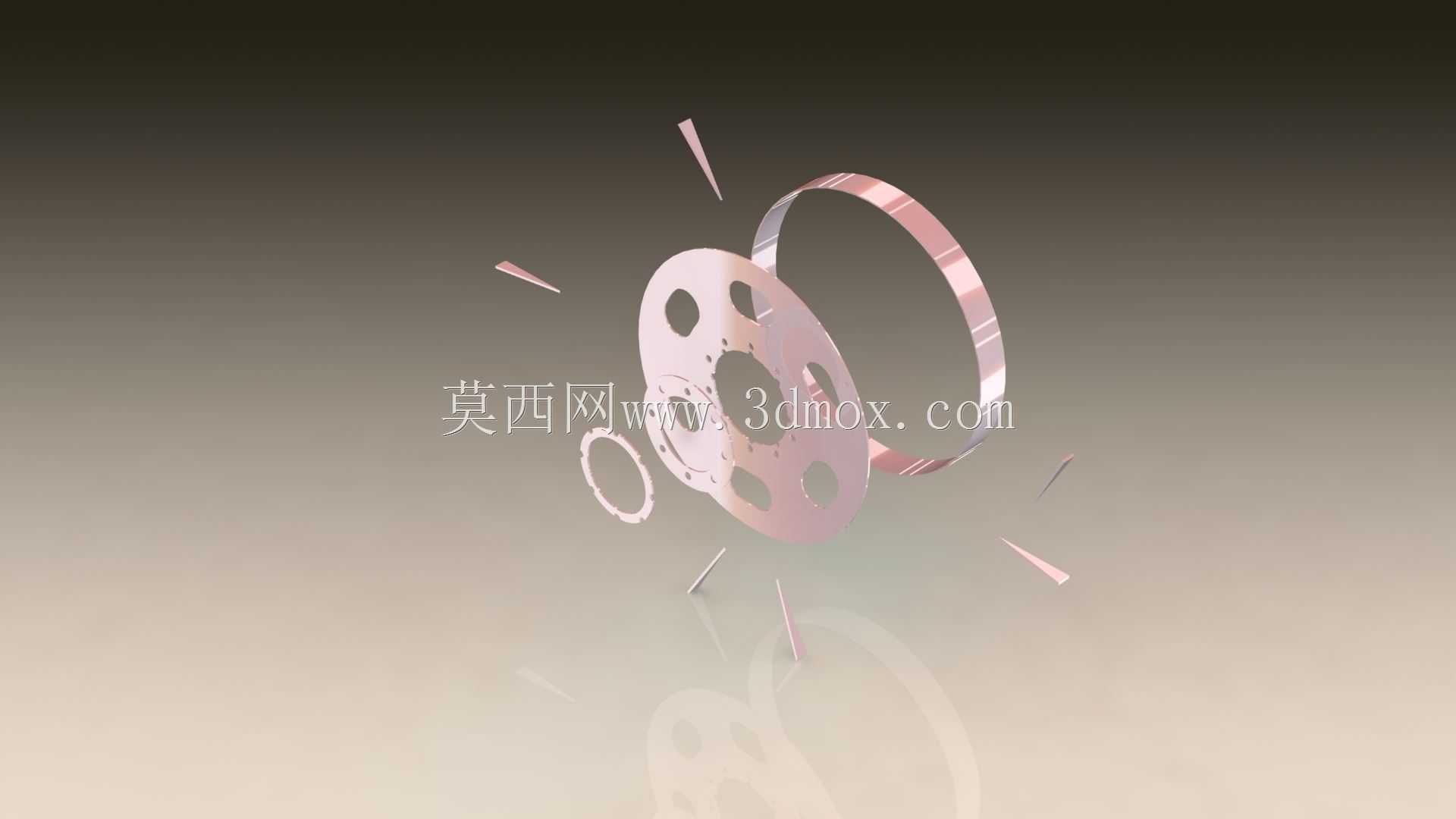

　　从建模逻辑来看，整个轮体采用回转特征为基础，先构建轮缘、轮毂的基础实体，再通过草图绘制错落的镂空轮廓，采用拉伸切除的方式完成辐条区域的材料去除，最后对所有锐边做倒角、圆角处理，整个模型的特征树逻辑清晰，没有冗余的外部参考，可直接导入装配体中进行配合干涉检查，也可根据实际使用需求调整轴孔直径、轮体外径、镂空孔的排布密度，快速衍生出适配不同安装空间、不同载荷等级的变型产品。需要注意的是，在选型适配时，要根据实际传递的扭矩大小核算轮辐的最小壁厚，若用于有冲击载荷的场景，可适当增加轮辐的壁厚，缩小镂空孔的面积，提升轮体的抗冲击性能；若用于纯导向无扭矩传递的场景，还可进一步放大镂空孔的尺寸，进一步降低轮体自重。
