带安装底座的卧式滑动支撑轴承结构

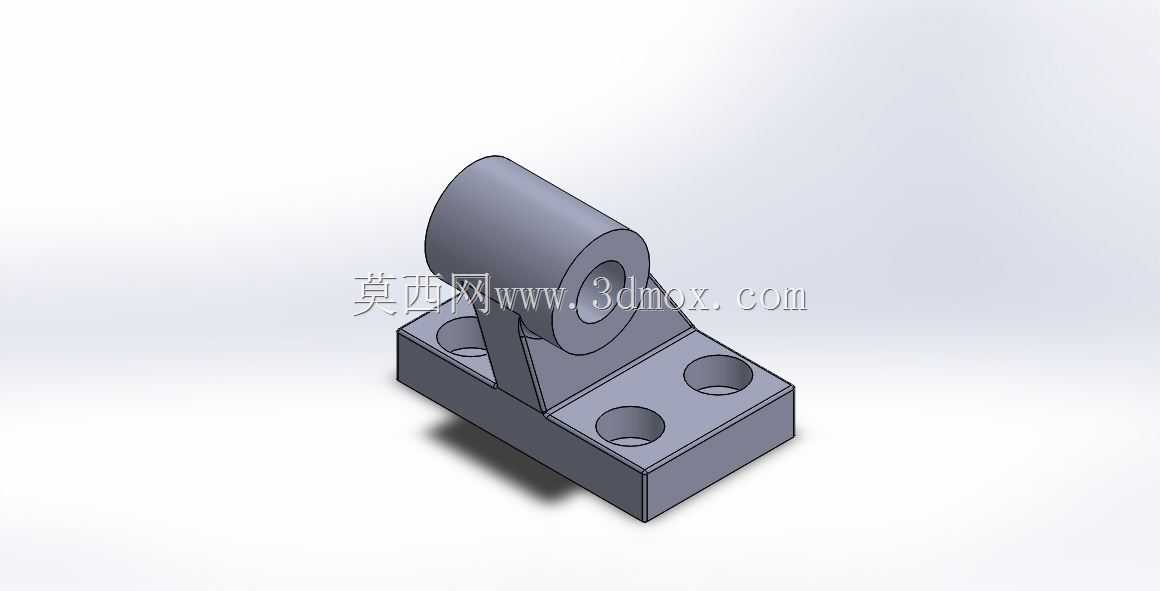

　　在各类中低速重载的传动设备布局里，这类带一体式安装底座的滑动轴承，往往承担着轴系末端径向支撑的核心作用，区别于分体式轴承座的装配逻辑，一体式铸造成型的底座与轴套支撑结构，能在承受连续径向载荷时避免结合面错位带来的同轴度偏差，常见于小型输送线辊筒支撑、轻工设备传动轴定位、小型机床进给轴辅助支撑这类对支撑刚性有要求但转速不高的工况场景。从结构设计逻辑来看，底座部分采用矩形安装面布局，四个沉头安装孔呈对称分布在底座四角，安装孔的沉头深度刚好覆盖常规内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出底座平面，能保证整个轴承座与设备安装台面完全贴合，避免局部悬空带来的振动隐患；底座与上部轴套支撑筒之间设置了两道三角形加强筋，

　　筋板的厚度与底座侧壁厚度保持一致，既不会因为筋板过厚导致铸造时出现缩孔缺陷，也能在轴承受径向载荷时，将轴套部位的受力均匀传导至整个安装底座，避免支撑筒根部出现应力集中断裂的问题。上部的轴套支撑筒为通孔结构，内孔表面为滑动摩擦工作面，设计时需要保证内孔圆柱度公差控制在合理范围，与配套轴颈的配合间隙根据工况转速调整，低速重载场景下间隙取较小值，有微量浮动需求的场景可适当放大间隙；支撑筒的轴向长度与内孔直径的比例经过匹配，能保证轴颈在内部转动时不会出现卡滞，同时提供足够的支撑面比压，避免单位面积压力过大导致磨损加剧。实际选型安装时，需要先确认安装台面的平面度，若台面存在局部凸起，会导致底座安装后出现翘曲，进而带动上部轴套内孔变形，

　　出现轴转动卡滞、磨损加快的问题；四个安装螺钉需要采用对角分次拧紧的方式，避免单侧压紧导致底座偏移，安装完成后需要手动盘动配套轴件，确认转动无卡滞、无异常偏摆后再投入运行。这类滑动轴承相比滚动轴承，结构更简单，抗冲击载荷能力更强，在多粉尘、有一定腐蚀的工况下，只要做好定期润滑维护，使用寿命往往长于同规格的滚动轴承，而且一体式结构的零件数量少，装配环节不需要调整轴承游隙，能大幅降低现场装配的工作量。设计建模时，需要重点关注安装孔的位置度公差，保证四个孔的中心距与设备安装台面的预留孔位完全匹配，避免现场安装时出现孔位错位无法装配的问题；加强筋与支撑筒、底座的衔接处需要做圆角过渡，既可以减少铸造时的应力集中，也能避免直角位置堆积铁屑、油污，

　　后期清理维护更方便；轴套内孔的两端需要做小角度倒角，方便轴件装配时顺利导入，不会刮伤轴颈表面和轴套内孔的工作面。在实际设备运行中，这类轴承的润滑通常采用油杯注油的方式，支撑筒侧壁预留的油孔可以直通内孔摩擦面，定期加注润滑脂就能在摩擦面形成油膜，降低磨损速率；如果是在有液体喷淋的工况下使用，还可以在轴套两端加装简易的密封圈，避免切削液、清洗液进入轴承内部冲刷润滑脂，导致干磨故障。从安装边界来看，整个轴承的总高度由底座厚度、加强筋高度和支撑筒外径共同决定，选型时需要核算轴系的中心高，保证安装后轴的中心高度与配套传动件的中心高一致，避免出现轴系倾斜带来的附加载荷；底座的外形尺寸需要小于安装位置的预留空间，尤其是两侧安装孔的外侧距离，要预留足够的扳手操作空间，方便后期维护时拆装螺钉。
