真空吸尘器用牵开胶辊组件结构设计

　　这套组件是家用及商用立式、卧式真空吸尘器地刷模块内的核心牵开传动部件，日常作业中承担着地刷滚刷与行走轮组的动力衔接、离地间隙牵开调节的核心作用，很多清洁设备结构设计人员在做地刷迭代时，往往会忽略这类牵开胶辊的受力边界，导致后期样机测试出现滚刷卡顿、行走偏斜、胶辊过早磨损的问题。从实际应用场景来看，当用户推动吸尘器在地毯、硬质地板、短毛地垫等不同界面切换时，这套牵开组件会随地刷下压的压力变化自动调整胶辊与轮组的相对位置，一方面保证滚刷与清洁面的接触压力维持在合理区间，避免压力过大磨坏地板表面、压力过小导致吸尘吸力损失，另一方面通过胶辊的阻尼特性抵消行走过程中的传动震动，减少地刷运行时的异响声。

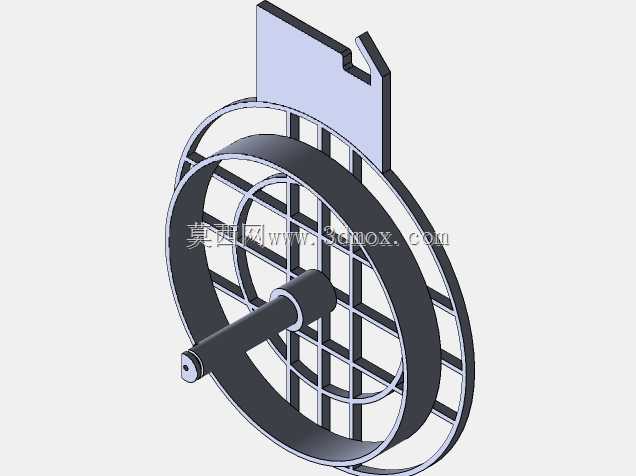

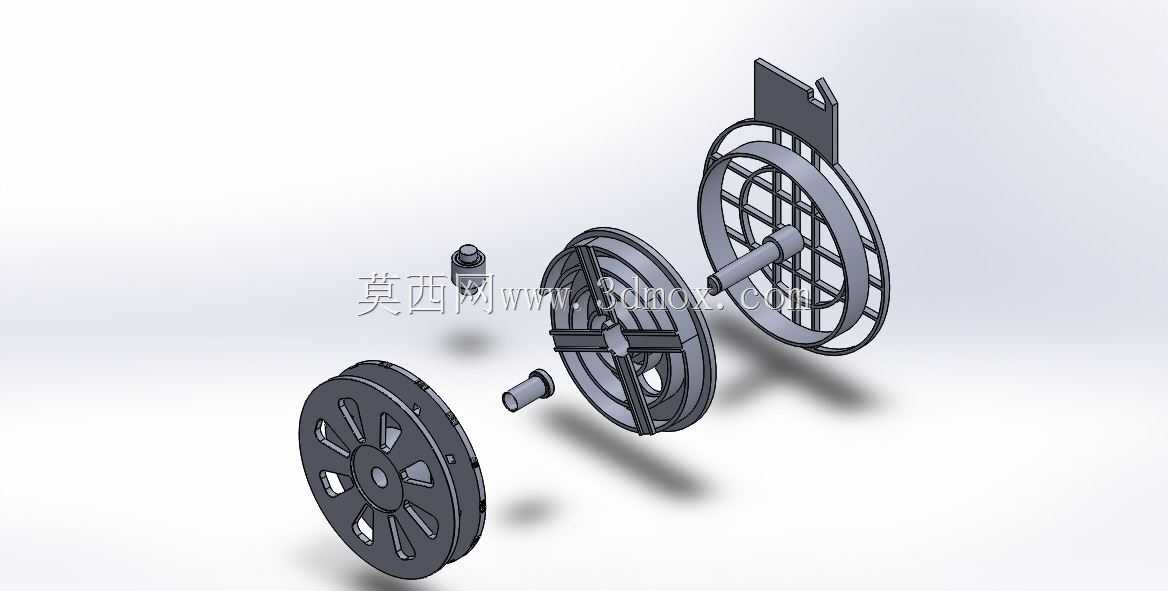

　　设计思路上，整套组件采用分体式装配结构，没有做一体化注塑成型，主要是考虑到后期售后维护的便利性——胶辊属于易损件，长期接触地面灰尘、毛发、清洁水渍后橡胶层会出现老化磨损，分体结构可以单独更换胶辊部分，不需要更换整个轮组支架，能大幅降低后期的维护成本。两端的轮盘采用栅格镂空结构，不是为了单纯减重，实际工程验证中这种结构既能保证轮盘的径向抗扭强度，又能让卷入轮组的毛发、纤维碎屑从栅格缝隙中掉落，避免毛发缠绕转轴导致轮组卡滞，很多早期的吸尘器地刷轮组做实心轮盘结构，用户使用两三个月就会出现毛发缠死转轴的问题，这种镂空设计刚好解决了这个痛点。

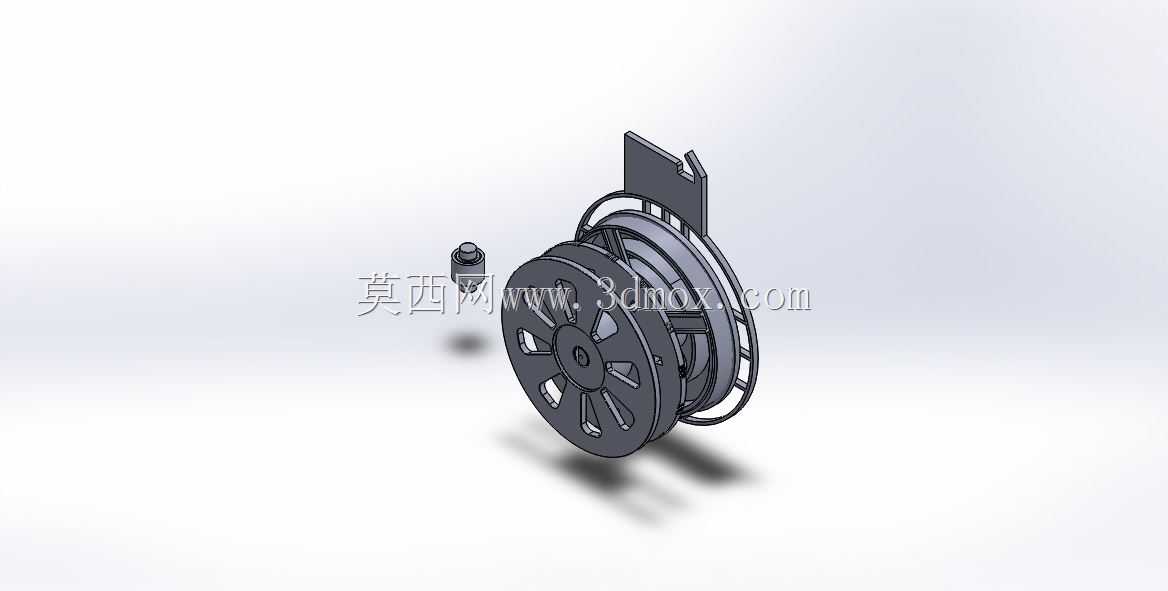

　　从安装边界来看，整套组件的轴向装配尺寸适配常规32mm直径的地刷内腔，转轴采用台阶式定位结构，两端的安装轴径公差控制在h7级别，和地刷壳体上的轴座配合时不需要额外加装轴套，依靠塑料壳体本身的自润滑特性就能满足转动要求，中间的胶辊部分采用邵氏硬度65度的橡胶材质，表面做微磨砂处理，既保证和地面接触时有足够的摩擦力带动地刷行走，又不会在硬质地板上留下滚动压痕。组件上附带的定位挡片是和地刷的高度调节拨杆联动的，当用户拨动地刷上的地毯/地板模式切换拨杆时，挡片会带动整个胶辊组件绕转轴偏转一定角度，实现滚刷离地高度的牵开调整：地毯模式下胶辊位置抬升，让滚刷深入地毯绒毛层深层清洁；硬质地板模式下胶辊位置下放，把滚刷抬离地板表面1mm左右，避免滚刷高速旋转刮花地板漆面。

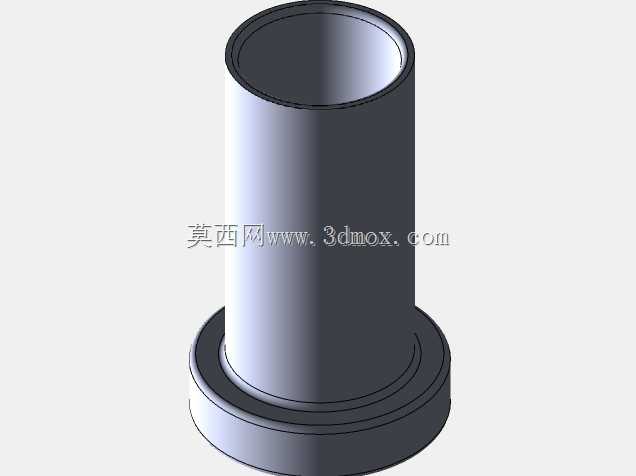

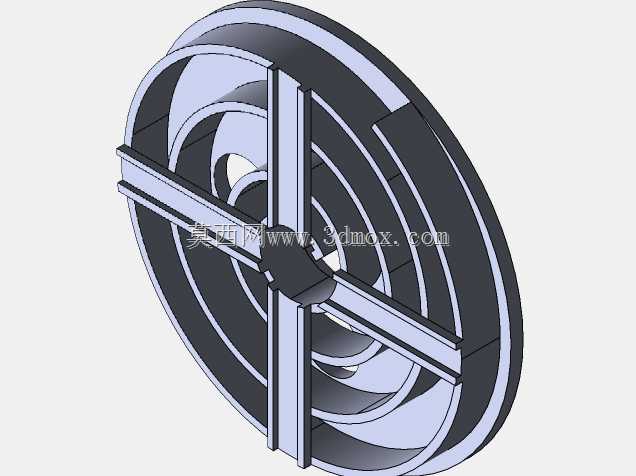

　　实际结构校核中，轮盘的辐条厚度做了1.8mm的等厚设计，通过有限元受力分析，在用户单脚踩在地刷上施加1500N的垂直压力时，轮盘的最大变形量不超过0.2mm，不会出现轮盘蹭到地刷内壁的问题；转轴部分采用和轮盘过盈配合的装配方式，过盈量控制在0.15mm，装配后不需要额外打胶固定，就能满足1000小时以上的转动寿命测试要求。胶辊和内部衬套的粘接采用热硫化粘接工艺，避免长期转动后胶辊和衬套之间出现打滑空转的问题，衬套采用自润滑POM材质，和转轴之间的转动间隙控制在0.1mm，既不会因为间隙过大出现转动晃动，也不会因为间隙过小导致转动阻力过大，让用户推动吸尘器时手感过重。很多新手设计师在做这类结构时，容易把胶辊的橡胶硬度选得过高，导致行走时震动大、噪音高，或者硬度过低导致胶辊受压变形量大，行走时出现迟滞感，这套结构里的硬度参数是经过多轮样机测试验证的，适配绝大多数家庭清洁场景的使用需求。另外组件上的各个零件都做了脱模斜度校验，注塑生产时不需要做复杂的抽芯结构，能有效降低模具的加工成本和量产时的废品率，适配大规模量产的工艺要求。
