带防滑滚花结构的设备调节控制旋钮

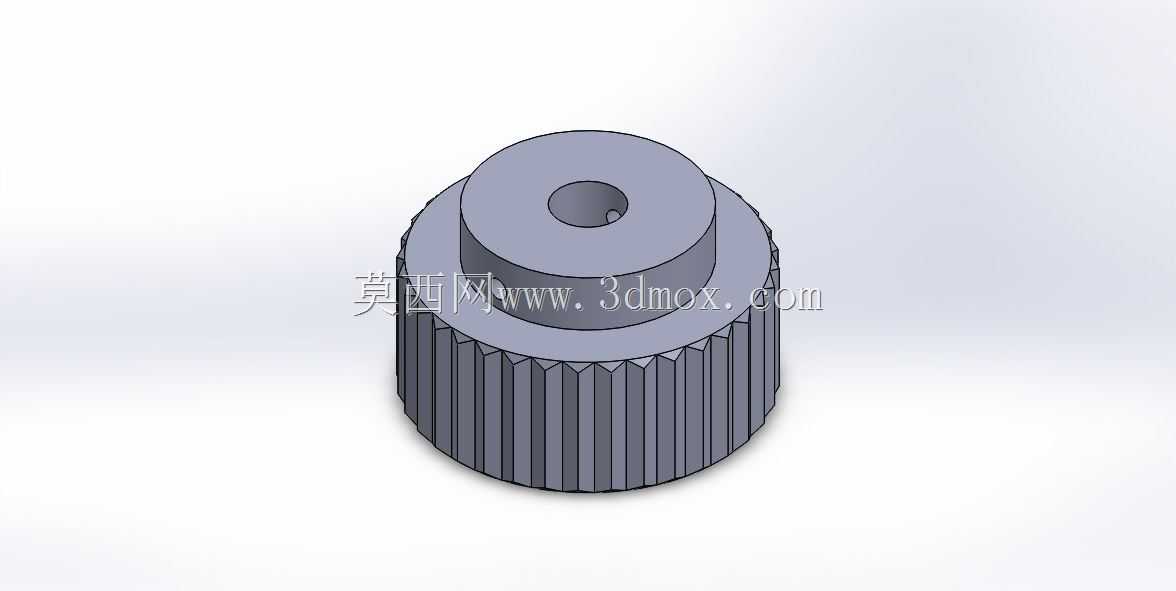

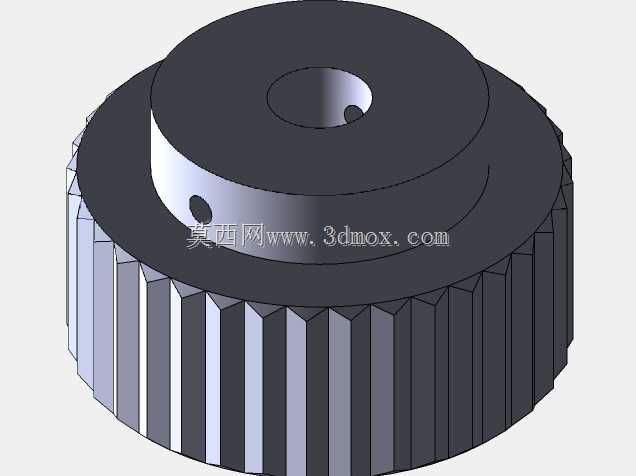

　　这款控制旋钮的设计，最初是针对工业操作台、小型实验设备、电子检测仪器的面板调节需求做的优化，日常在设备调试、参数微调、档位切换的场景里，操作人员经常需要戴薄劳保手套操作，普通光面旋钮很容易出现打滑、拧不动的情况，尤其是手上沾了少量润滑油、切削液的时候，操作手感会大打折扣，所以在结构设计阶段，首先就把外圆周的防滑结构作为核心设计点。整个旋钮采用同轴阶梯式圆柱结构，下部大直径段的外圆周做了直纹滚花处理，滚花的齿距和齿深都做了适配性调整，既不会因为齿太尖锐硌手，也能保证戴手套操作时足够的摩擦力，不需要额外施加太大的握力就能完成旋转调节，长时间操作也不会造成手部不适。上部小直径的同轴凸台，主要是做轴向定位用的，凸台中心开有带扁位的安装孔，

　　这个孔的尺寸是按照常用的直径6mm调节轴做的适配，孔内的扁位和调节轴上的扁位配合，能够完全避免旋钮和轴之间出现相对转动，传递扭矩的时候不会打滑，相比顶丝固定的结构，这种扁位配合的安装方式，拆装更方便，也不会因为长期使用出现顶丝滑牙、松动移位的问题。从安装边界来看，下部大直径滚花段的外径控制在20mm，高度15mm，上部凸台外径10mm，高度6mm，整体总高度21mm，安装的时候只需要在设备面板上开直径6.2mm的过孔，把调节轴穿过面板之后，直接把旋钮压装到轴上就可以完成固定，不需要额外的锁紧螺母或者固定件，面板外侧预留的安装空间只需要直径22mm的圆形区域就足够，不会和周边的按钮、指示灯、其他调节件产生干涉，

　　非常适合在密集排布的操作面板上使用。在功能适配性上，这款旋钮可以适配绝大多数需要旋转调节的场景，不管是电位器的参数调节、阀门的开度微调、设备的档位切换，还是小型夹具的锁紧调节，都能满足使用需求，滚花结构除了防滑之外，还能在旋转的时候给操作人员清晰的触感反馈，每转动一个小角度都能通过齿的触感感知转动幅度，做精细调节的时候更容易把控调节量，不会出现调节过量的情况。材质选择上，整体采用增强尼龙注塑成型，相比金属旋钮，重量更轻，不会给调节轴带来额外的轴向负载，长期使用也不会出现生锈、腐蚀的问题，在有少量油污、弱腐蚀介质的车间环境里也能正常使用，表面做了哑光处理，不会在强光下产生反光，避免操作人员因为反光看不清旋钮位置。

　　设计的时候还考虑了防误触的需求，旋钮的边缘都做了R0.5的圆角处理，没有尖锐的棱角，即使操作人员手部快速划过面板，也不会被划伤，上部凸台的顶面是平整的，可以直接用激光雕刻刻度、档位标识，不需要额外粘贴标识牌，长期使用标识也不会磨损脱落。在结构强度上，滚花段的壁厚做了2.5mm的加厚处理，即使操作人员用较大的力气拧动，也不会出现开裂、变形的情况，中心安装孔和轴的配合公差选了H7/k6的过渡配合，压装之后不会因为设备运行的振动出现松脱，不需要额外打胶固定，后期维护更换的时候，用一字起子轻轻撬动就能把旋钮取下来，更换非常方便。实际在设备上应用的时候，这款旋钮的操作力矩控制在0.1-0.5N·m之间，不管是精细的参数微调，还是需要稍大力矩的档位切换，都能有合适的操作手感，不会出现太松一碰就转，或者太紧拧不动的情况，滚花的纹路是直纹设计，相比网纹滚花，注塑的时候更容易脱模，生产良率更高，成本也更低，适合批量配套使用。
