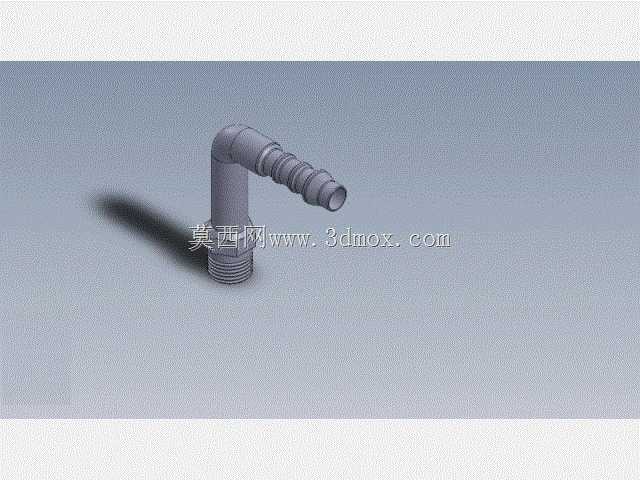

90度直角外螺纹宝塔气液软管接头

　　这款90度直角结构的软管接头，是气液管路布设场景里十分常用的连接件，在气动设备排布、小型液压回路搭建、净水设备管路连接、园林灌溉支路改向、小型化工实验装置配管等场景中都有广泛应用。很多现场布管时会遇到管路需要垂直转向的需求，如果直接用硬管弯折，一来弯折处容易产生应力集中，长期受介质压力或者管路振动影响会出现开裂泄漏，二来硬管弯折的曲率半径很难控制，容易挤占周边其他零部件的安装空间，用这种直角弯头接头就能直接完成90度转向，不需要额外加工弯管段，大幅降低现场配管的加工难度。

　　接头一端采用标准外螺纹结构，加工时严格控制螺纹的中径公差与牙型角精度，装配时可以直接拧入对应规格的内螺纹安装基面，配合生料带或者密封垫圈就能实现可靠的端面或者螺纹密封，不需要额外做焊接或者粘接工序，后期维护拆解也十分方便，适合需要经常拆装检修的管路节点。另一端是宝塔式竹节倒钩结构，每一圈倒钩的外径都略大于适配软管的内径，软管套入后倒钩会牢牢卡入软管内壁，配合喉箍锁紧之后，即使管路内有一定的脉冲压力，也不会出现软管脱开、介质泄漏的问题，这种结构对PVC软管、橡胶软管、尼龙软管等常见的柔性管路都有很好的适配性，不需要针对不同软管材质做特殊的结构调整。

　　设计这款接头的时候，首先考虑的是转角处的流道顺滑度，直角转弯的内侧做了圆弧过渡处理，避免介质流经转角时产生过大的流阻，减少压力损失，同时也能避免介质中的杂质在转角处沉积堵塞，尤其是输送带有微小颗粒的流体介质时，顺滑的流道能大幅降低堵塞概率。接头的壁厚经过反复校核，在满足常规1.6MPa工作压力的强度要求前提下，尽可能控制整体外形尺寸，转角处的外轮廓做了圆角处理，没有尖锐的棱角，安装操作时不会划伤操作人员，也不会刮破周边的软管或者线缆。

　　从安装边界来看，接头外螺纹端的对边尺寸符合标准紧固件的扳手空间要求，使用普通活动扳手或者开口扳手就能完成拧紧操作，不需要特殊的定制工装；宝塔端的长度预留了足够的软管套入余量，一般套入深度不低于3倍的软管外径，配合喉箍的锁紧位置刚好落在最后一圈倒钩的后方，保证锁紧力能均匀作用在接头与软管的配合面上。整体采用等通径设计，接头内部的流道直径和适配软管的内径保持一致，不会出现通径缩口的问题，保证介质输送的流量稳定性，不会因为接头的存在影响整个管路的输送效率。

　　在实际选型使用时，只需要确认对接端的螺纹规格、适配软管的内径参数，以及输送介质的化学相容性，就能直接替换同规格的其他直角接头，不需要改动周边的管路安装位置。这种接头的结构经过长期的市场验证，可靠性高，安装便捷，不管是批量设备装配还是现场管路维修，都是十分实用的管路连接件。建模过程中对每一处结构细节都做了还原，包括螺纹的牙型细节、宝塔倒钩的倾斜角度、转角处的过渡圆弧，都按照实际加工的尺寸比例绘制，导入装配体时可以直接用来做管路干涉检查，也能用来生成工程图指导加工生产，结构细节完全符合实际量产零件的加工要求，没有冗余的建模特征，也不存在结构干涉或者壁厚不均的问题。
