标准滚子传动链条三维结构设计

　　链传动作为机械传动系统中应用极为广泛的传动形式，在各类工业场景中承担着动力传递、物料输送的核心作用，从常规的轻工生产流水线到重型矿山输送设备，从农业机械的动力传输到摩托车、自行车的行走传动，都能看到这类滚子链条的身影。和带传动相比，它不存在弹性滑动问题，平均传动比精准，传动效率更高，能在高温、多尘、油污等恶劣工况下保持稳定工作状态；和齿轮传动相比，它的安装精度要求更低，中心距适配范围更广，更适合远距离动力传递场景，是很多设备传动方案选型时的优先选项。

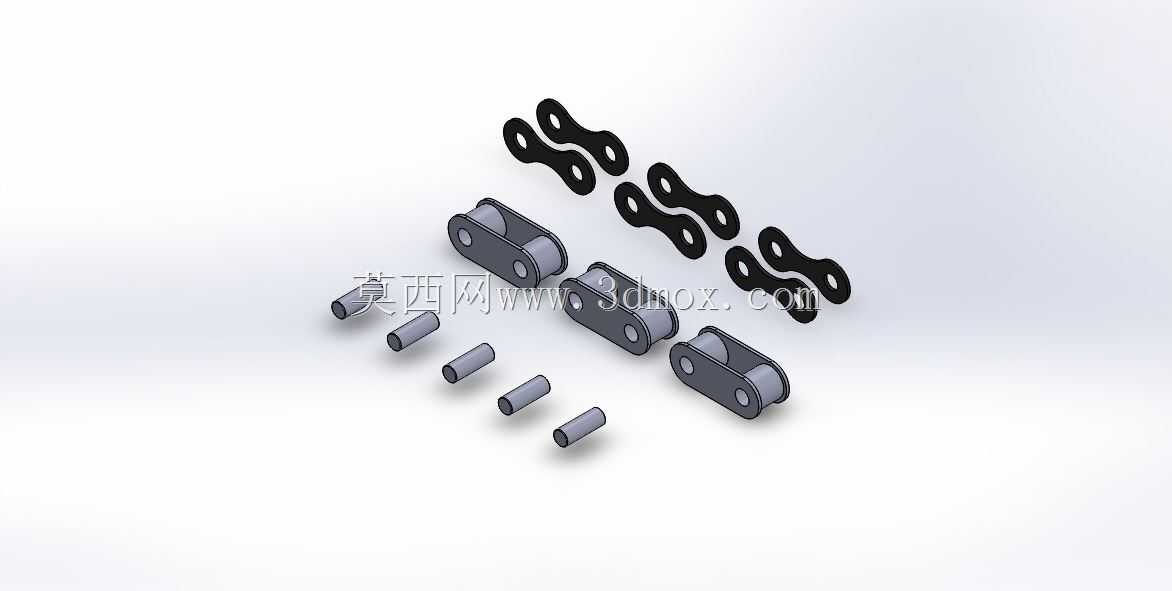

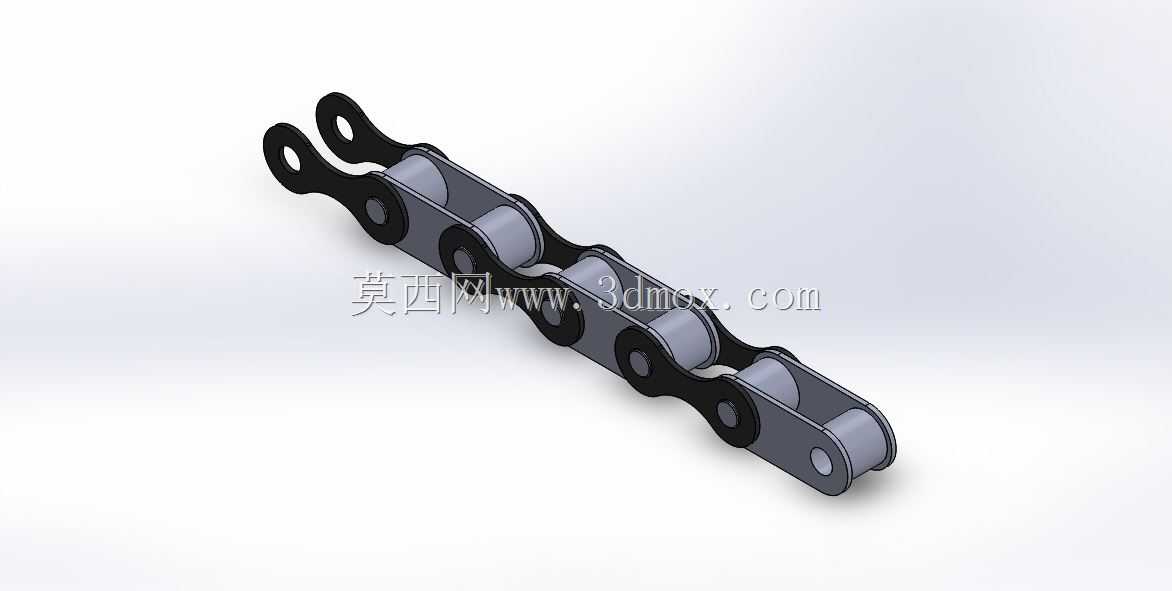

　　这款链条采用标准滚子链结构设计，由内链节、外链节交替铰接组成，内链节包含内链板、套筒、滚子三个核心零件，外链节包含外链板、销轴两个核心零件，装配时套筒与内链板采用过盈配合固定，销轴与外链板同样采用过盈配合压装，套筒与销轴之间为间隙配合，保证链节可以灵活转动，滚子空套在套筒外侧，工作时滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损，延长链条与链轮的使用寿命。链板采用8字形外形设计，这种结构是经过长期工程验证的优化结果，能够在保证链板各截面抗拉强度接近一致的前提下，最大程度减轻链条整体重量，降低运动过程中的惯性冲击，同时减少材料消耗。

　　从设计思路来看，这款链条严格遵循短节距精密滚子链的通用设计规范，各零件的尺寸公差、形位公差都匹配通用链轮的啮合参数，可直接适配对应节距的标准链轮，无需单独定制配套轮体，降低设备的配套成本。设计过程中重点考虑了铰接部位的润滑空间，套筒与销轴的配合间隙预留了润滑脂存储通道，日常维护时可通过外部注油的方式让润滑脂进入铰接摩擦面，减少干摩擦带来的磨损拉长问题。滚子的外径尺寸经过匹配计算，保证与链轮齿槽啮合时接触应力处于合理区间，避免重载工况下滚子出现压溃变形，同时滚子的端面与内链板之间预留了微小轴向间隙，补偿链条运行过程中因链轮安装同轴度误差带来的轴向窜动，避免卡滞问题。

　　在安装边界方面，这款链条的最小弯曲半径由链节铰接转动角度决定，设计时保证链节可绕销轴自由转动至相邻链板贴合的角度，适配常规链轮的最小包角要求，选型时可根据传动中心距、传动比计算所需的链节数量，通过连接链节将闭合段链条拼接成环形，安装时需保证两轴平行、链轮共面，避免链条运行过程中出现偏磨、掉链问题。链条的张紧度需要控制在合理范围，过松会导致运行过程中出现抖动、跳齿，过大会增大铰接部位的摩擦阻力，加速零件磨损，垂直安装场景下张紧力可适当调大，水平安装时可保留少量松边垂度。

　　在实际工况应用中，这类链条可根据使用场景选择不同的热处理工艺，常规传动场景下链板、销轴采用调质处理保证强度与韧性，滚子、套筒采用表面淬火提升耐磨性能；如果是腐蚀环境使用，可更换不锈钢材质加工各零件，食品加工场景还可采用易清洗的结构设计，避免物料残留。输送场景使用时，还可在链板上加装附件，用来固定待输送的工件，拓展使用场景。设计建模过程中，各零件的配合间隙经过反复校核，既保证装配后无松动窜动，又保证铰接转动灵活无卡滞，所有圆角、倒角细节都按实际加工工艺设计，没有出现无法加工的尖锐结构，模型可直接用于后续的工程图导出、运动仿真验证，也可作为设备整体装配时的配套标准件调用，辅助完成整机的传动系统布局校验。
