带键槽阶梯式传动滚筒结构设计

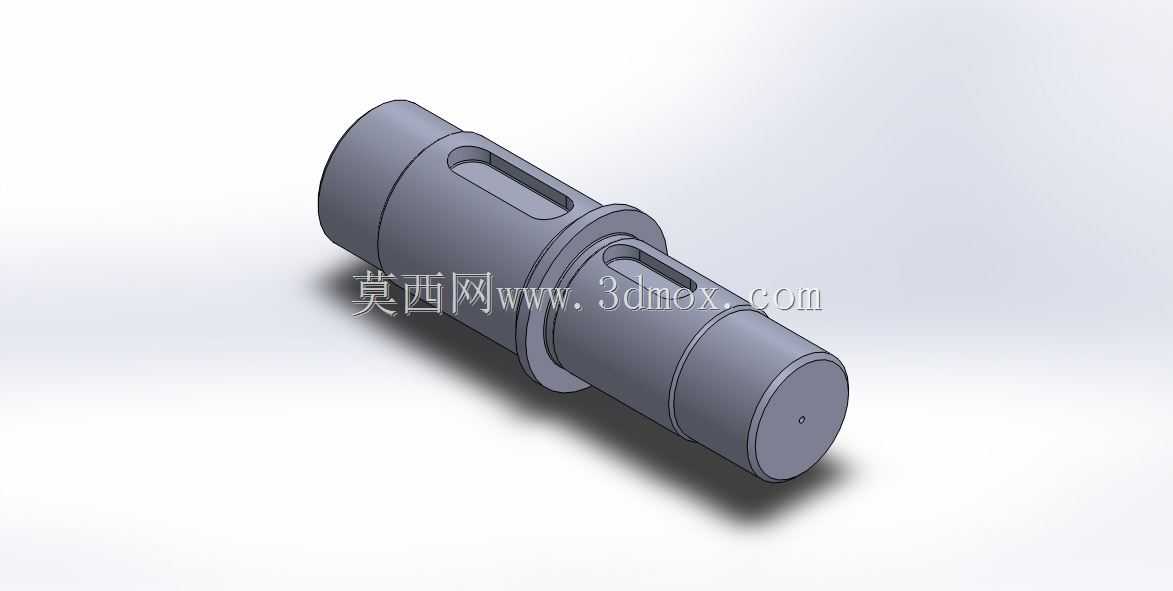

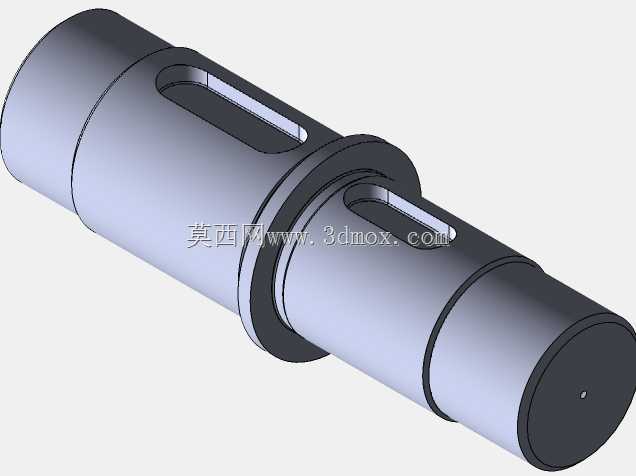

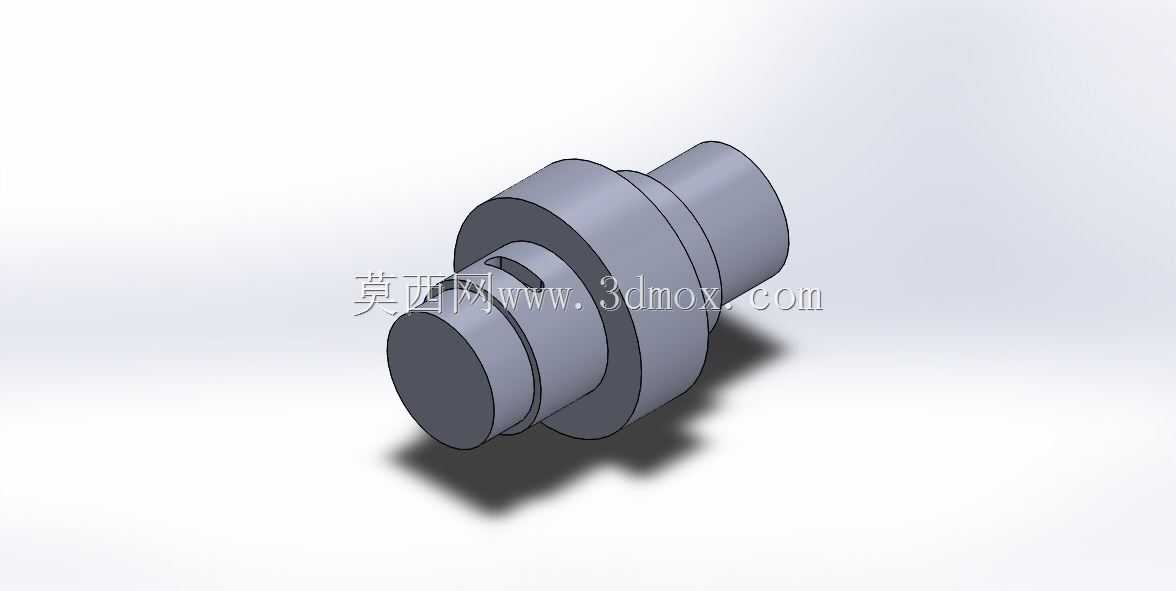

　　轴身两处对称分布的键槽是扭矩传递的核心结构，键槽的宽度、深度以及在轴段上的位置，都需要和配合的轮毂键槽、平键的尺寸做公差匹配，通常这类中小规格的滚筒采用普通平键连接即可满足传递额定扭矩的需求，键槽的长度略短于对应配合轴段的长度，端部留有足够的应力释放空间，避免键槽根部出现应力集中导致长期交变载荷下的轴身断裂问题。从安装边界来看，滚筒两端的细轴段是轴承安装位，轴径尺寸需要和选定的深沟球轴承内孔做过渡配合，配合公差通常选取k6等级，既保证轴承安装后不会出现相对转动，也方便后期维护时的拆卸更换；两端轴段的长度需要匹配安装墙板的厚度、轴承座的轴向尺寸，同时预留锁紧螺母或者轴用挡圈的安装空间，保证整个滚筒安装到设备机架后，轴向位置完全固定，在连续输送类设备的动力传递链路里，这类带键槽的阶梯式滚筒是承担扭矩传递、支撑输送带或传动带运行的核心受力零件，常见于带式输送机、印刷设备输纸机构、纺织机械牵引单元、包装生产线物料输送段的动力端，部分小型自动化装配线的工件传送工位也会采用同结构的滚筒作为主动传动部件。区别于无动力托辊，这类滚筒需要直接和驱动轴系配合传递扭矩，因此结构设计上采用了多段阶梯式的轴身布局，不同轴径的台阶分别对应轴承安装位、传动件配合位、限位凸台的功能分区，中间位置的环形凸缘是轴向定位基准，安装时可以抵靠轴承内圈或者传动轮的端面，避免滚筒运行过程中出现轴向窜动，保证传动带的运行轨迹始终处于设计范围内，不会出现跑偏、打滑的问题。

　　不会在负载运行时出现轴向位移。设计这类滚筒的时候，首先要核算设备运行时需要传递的最大扭矩，结合滚筒的工作转速确定轴身各段的最小直径，阶梯轴的直径变化要尽量平缓，轴肩过渡位置采用圆角过渡，避免直角台阶造成的应力集中，尤其是键槽所在的轴段，轴肩圆角半径不能小于平键的倒角尺寸，防止装配时平键无法顺利装入键槽。中间的环形凸缘除了轴向定位的作用，也可以作为传动带的限位挡边，当输送带有轻微跑偏趋势时，凸缘的侧面可以阻挡输送带的边缘偏移，不过设计时要注意凸缘的外径不能过大，否则会和输送带的边缘产生过度摩擦，加快输送带的磨损，通常凸缘外径比滚筒主体直径大5到10毫米即可满足限位需求。键槽的位置设计要考虑装配工艺性，

　　两处键槽如果是分别配合不同的传动件，需要保证键槽的周向位置角度符合装配要求，若两处键槽分别连接驱动侧的联轴器和负载侧的传动轮，通常将两个键槽设计在同一母线上，方便铣削加工时一次装夹完成两道键槽的加工，减少装夹误差带来的位置度偏差。滚筒的外圆表面需要保证足够的圆柱度，表面粗糙度通常控制在Ra1.6到Ra3.2之间，保证和传动带接触时摩擦力均匀，不会因为外圆失圆造成传动带运行时的跳动、异响；如果是用于摩擦力要求较高的输送场景，还可以在外圆表面包胶或者做滚花处理，但这个基础结构的钢质滚筒本身已经可以满足大部分常规传动场景的需求。在实际选型替换时，需要重点核对两端轴承位的轴径、轴段长度，键槽的宽度、深度以及有效长度，

　　还有中间凸缘的位置和外径尺寸，这些安装尺寸如果出现偏差，会直接导致滚筒无法装入原有设备的机架，或者出现键连接失效、轴承装配过松过紧的问题。另外这类滚筒通常采用45号钢作为毛坯材料，经过调质处理后获得综合力学性能，既保证轴身有足够的强度传递扭矩，也有较好的韧性承受一定的冲击载荷，加工完成后对轴颈位置做高频淬火处理，提高和轴承配合位置的表面硬度，减少长期运行后的磨损量，延长零件的使用寿命。在装配环节，需要先将平键敲入轴身的键槽内，保证平键和键槽的侧面贴合紧密，没有明显间隙，再将传动轮或者联轴器沿着键槽方向推入对应轴段，靠轴肩定位后加装锁紧件，最后将两端轴承压装到轴颈位置，整体装入机架的轴承座内，手动转动滚筒检查是否有卡滞、跳动的情况，确认转动灵活无异常异响后再连接驱动源进行空载试运转。
