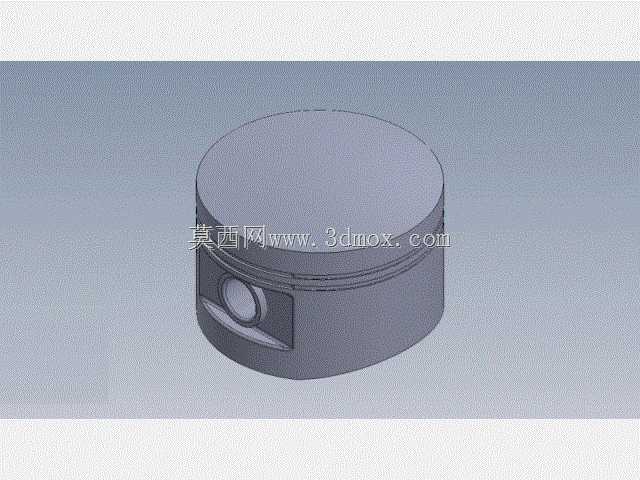

汽车发动机活塞结构三维数模

　　这款活塞模型的设计完全围绕内燃机往复运动的实际工况展开，首先从功能实现逻辑来看，活塞作为发动机燃烧室的核心运动部件，需要直接承接燃油燃烧爆发的高压冲击力，将燃气的压力能通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，这一核心功能决定了模型的所有结构细节都有明确的工程指向。从实际应用场景出发，这类活塞主要适配小排量乘用车的汽油发动机，在日常运行中需要承受最高可达上百摄氏度的瞬时高温，以及数兆帕的爆发压力，同时还要在气缸内保持每分钟数千次的高速往复滑动，因此模型在结构设计上充分考虑了这些工况需求。

　　从外形尺寸与安装边界来看，模型还原了活塞的典型圆柱主体结构，头部的直径尺寸严格匹配对应气缸的内径公差要求，头部预留的环槽结构用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞头部的顶面设计为适配燃烧室形状的轮廓，能够配合气缸盖、气门结构形成合理的燃烧室挤气面积，优化油气混合的涡流效果，提升燃烧效率。

　　活塞的裙部结构在模型中做了符合工程实际的型线设计，并非规则的正圆柱，而是考虑了热膨胀变形与侧向受力的微椭圆造型，冷态下裙部与气缸壁保留合理的配合间隙，发动机达到工作温度后裙部膨胀能够刚好贴合气缸壁，既避免冷启动敲缸，又防止热态下活塞卡滞在气缸内。裙部开设的活塞销座孔是核心的受力传递结构，孔位的同轴度、与活塞轴线的垂直度都有严格的公差要求，销座内部的加强筋结构在模型中也做了还原，用于分散活塞销传递的冲击力，避免应力集中导致销座开裂。

　　从设计思路的角度，这款模型没有做多余的装饰性结构，所有特征都服务于实际功能：环槽的宽度、深度尺寸对应标准活塞环的规格，销孔的直径匹配对应尺寸的活塞销，裙部的长度设计兼顾了导向稳定性与往复运动的惯性力控制，过长的裙部会增加活塞整体质量，提升往复惯性力导致发动机振动加剧，过短的裙部则会导致导向不足，活塞在往复运动中容易出现偏磨，影响气缸密封性能与使用寿命。

　　在实际的发动机装配流程中，活塞需要搭配活塞销、卡簧、活塞环等配件组成活塞连杆组，再整体压入气缸套内，模型的所有安装接口尺寸都符合通用的装配公差要求，活塞销孔两端的卡簧槽结构也完整还原，用于安装卡簧限制活塞销的轴向窜动，避免活塞销脱出刮伤气缸壁。对于结构设计从业者来说，这个模型可以作为内燃机动力组件设计的参考样件，帮助理解活塞各部分结构的受力逻辑与设计考量，在进行同类型部件设计时，可以参考其环槽布置、销座加强、裙部型线的设计思路，结合具体的发动机排量、功率、转速参数调整对应尺寸，满足不同工况的使用需求。

　　需要注意的是，活塞的设计需要与整个发动机的配气机构、曲柄连杆机构参数匹配，活塞顶面的气门避让坑结构在模型中也有体现，用于防止发动机运行过程中活塞上行到上止点时与开启的气门发生碰撞，这部分的凹陷深度、位置尺寸需要严格对应配气相位与气门升程参数，是活塞设计中容易被忽略但至关重要的细节。另外活塞的质量分配也经过了设计优化，销座两侧的金属去除结构是为了调整活塞整体的质心位置，减少往复运动中的偏置力矩，降低活塞对气缸壁的侧向冲击，提升发动机运行的平顺性，降低运行噪音。
