渐开线齿形斜齿圆柱传动零件结构

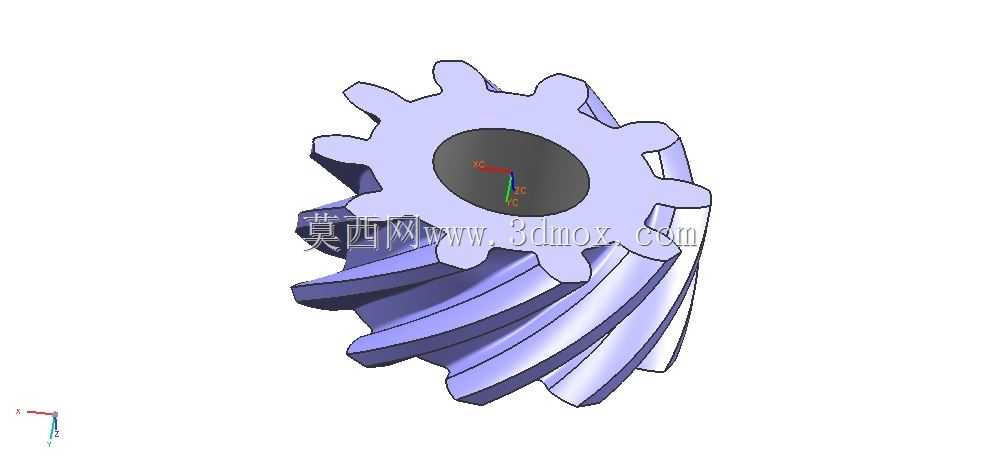

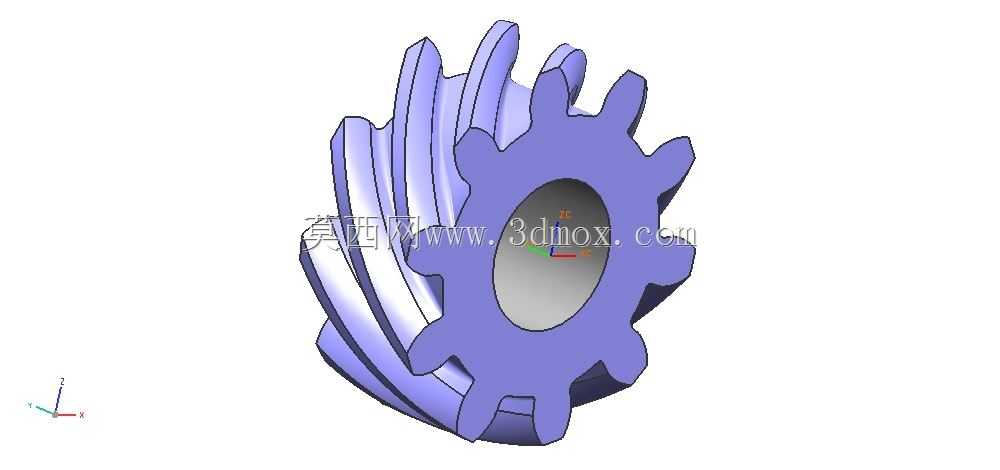

　　在各类需要平稳传递旋转动力的机械结构中，斜齿圆柱齿轮是应用频次极高的传动部件，相比直齿圆柱齿轮，其轮齿沿齿宽方向呈螺旋线排布，啮合过程中轮齿是逐步进入接触再逐步脱离，不会出现直齿轮啮合时的整齿突然冲击，传动平稳性优势明显，同时承载能力也更强，适合中高速、重载的传动工况。这类斜齿轮常被布置在减速器、机床主轴箱、汽车变速器、输送设备驱动端等位置，用来在两根平行轴之间传递扭矩，同时根据齿数比匹配实现转速调整，匹配驱动端与执行端的转速扭矩需求。从结构设计逻辑来看，这款斜齿轮采用实心辐板结构，中心设置通孔用于与传动轴配合，孔壁可根据装配需求设计键槽或者过盈配合公差，保证扭矩传递过程中齿轮与轴不发生相对滑移。轮齿部分采用标准渐开线齿形，

　　螺旋角选取常用的工程取值范围，既保证啮合重合度足够，又不会因为螺旋角过大导致轴向力超出轴承的承载阈值，设计时需要同步匹配配对齿轮的螺旋角大小相等、旋向相反，保证啮合时齿面能够完全贴合。齿宽尺寸的选取需要结合传递功率、轴系支撑跨距综合确定，过窄的齿宽会导致单位齿面载荷过大，容易出现齿面点蚀、胶合失效，过宽的齿宽则会提高加工精度要求，容易因为轴系挠曲变形出现齿端偏载，反而降低实际承载能力。在安装边界上，齿轮中心孔的直径公差需要与配合轴的公差带匹配，通常采用过渡配合或者小过盈配合，装配时可采用热装或者压装工艺，齿轮端面需要设置轴肩定位，保证齿轮在轴上的轴向位置准确，避免运转过程中出现轴向窜动导致啮合错位。

　　轮齿的加工通常采用滚齿工艺进行粗加工，对于精度要求高的工况还需要进行剃齿或者磨齿精加工，保证齿形公差、齿向公差、齿距累积公差符合对应精度等级要求，齿面粗糙度也需要控制在合理范围，降低啮合过程中的摩擦损耗与运转噪音。实际选型应用时，需要根据传动系统的额定功率、输入转速、传动比、工况系数计算齿轮的接触强度与弯曲强度，确认模数、齿数、螺旋角等核心参数满足载荷需求，同时要校核轴系的轴向承载能力，因为斜齿轮啮合时会产生沿轴向的分力，需要配对使用角接触轴承或者圆锥滚子轴承来承受该轴向力，保证轴系运转稳定。在三维建模过程中，这类斜齿轮的建模核心是轮齿螺旋线的准确生成，需要根据分度圆直径与螺旋角计算螺旋线的导程，沿齿宽方向扫描生成齿槽轮廓，

　　再通过阵列完成全部轮齿的构建，建模时需要注意齿顶圆、齿根圆的尺寸修正，考虑变位系数对齿形的影响，保证生成的齿形与实际加工的齿形一致，后续可直接导入有限元软件进行齿面接触应力分析、轮齿弯曲应力校核，也可导入运动仿真软件验证传动过程中的干涉情况、转速扭矩传递特性，为后续的结构优化、加工工艺编制提供准确的三维数模依据。这类斜齿轮在日常维护中需要重点关注齿面的磨损情况，保证润滑充分，避免干摩擦导致齿面快速失效，同时定期检查齿轮的轴向定位是否可靠，啮合间隙是否在合理范围，一旦出现齿面点蚀、断齿等失效形式需要及时更换，避免故障扩大影响整套传动系统的正常运行。
