八脚电子管安装固定插座结构设计

　　这款八脚管座是老式电子管电路、复古音频功放、测试仪器设备里的核心连接配件，主要承担电子管引脚的电气连通与机械固定作用，在胆机DIY、老旧仪器维修、复古电子设备复刻场景中是不可或缺的基础零件。很多从业者在搭建电子管相关电路时，往往找不到精准的安装座模型，要么尺寸偏差导致电子管插装不到位，要么安装孔位不匹配无法固定在设备面板上，直接影响整机组装的精度与可靠性。

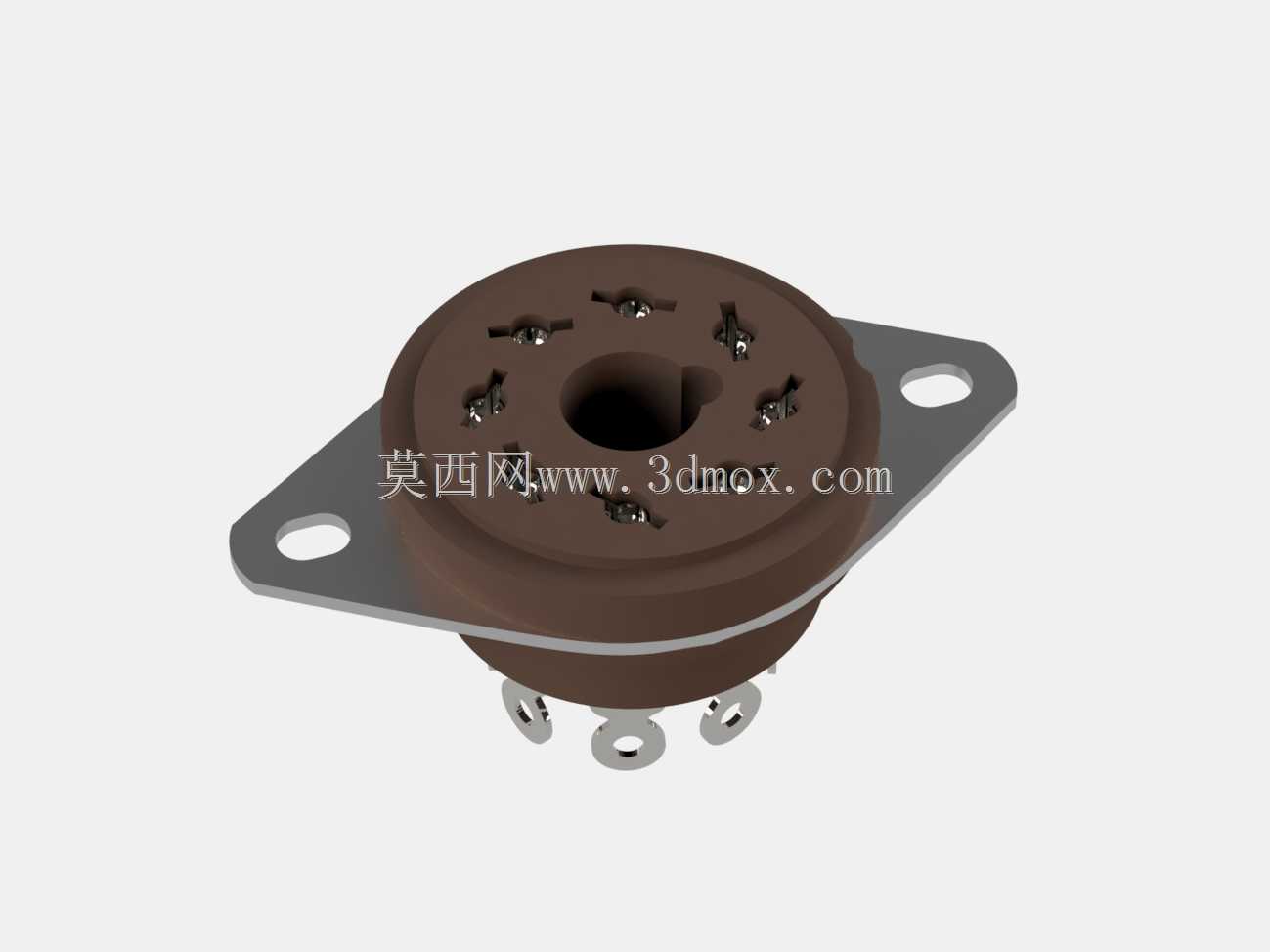

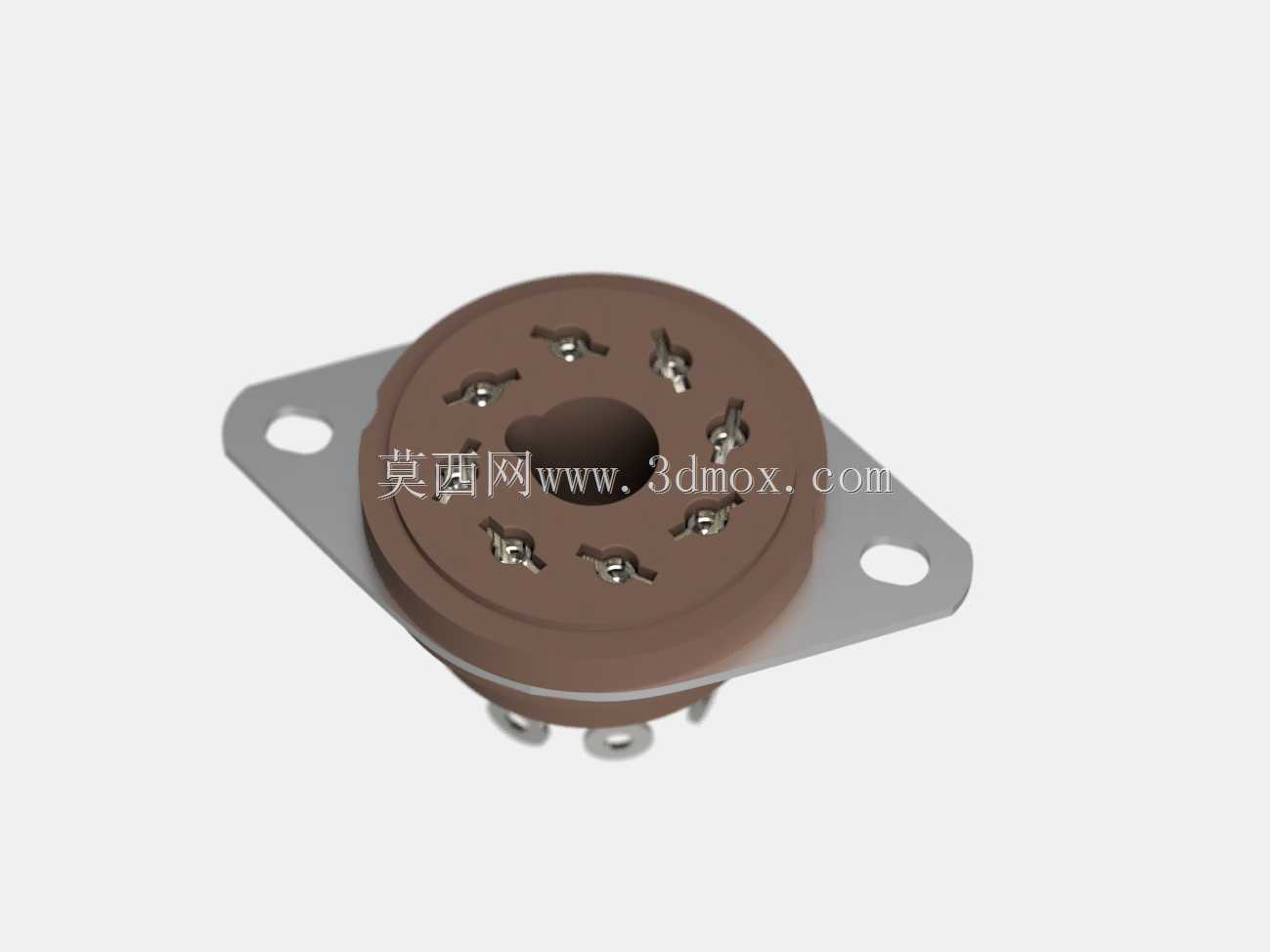

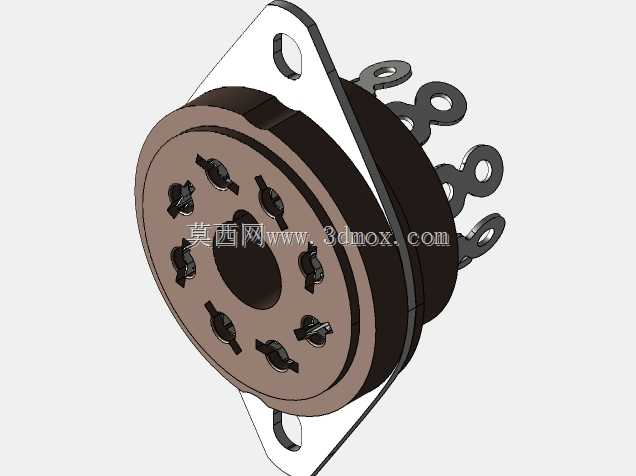

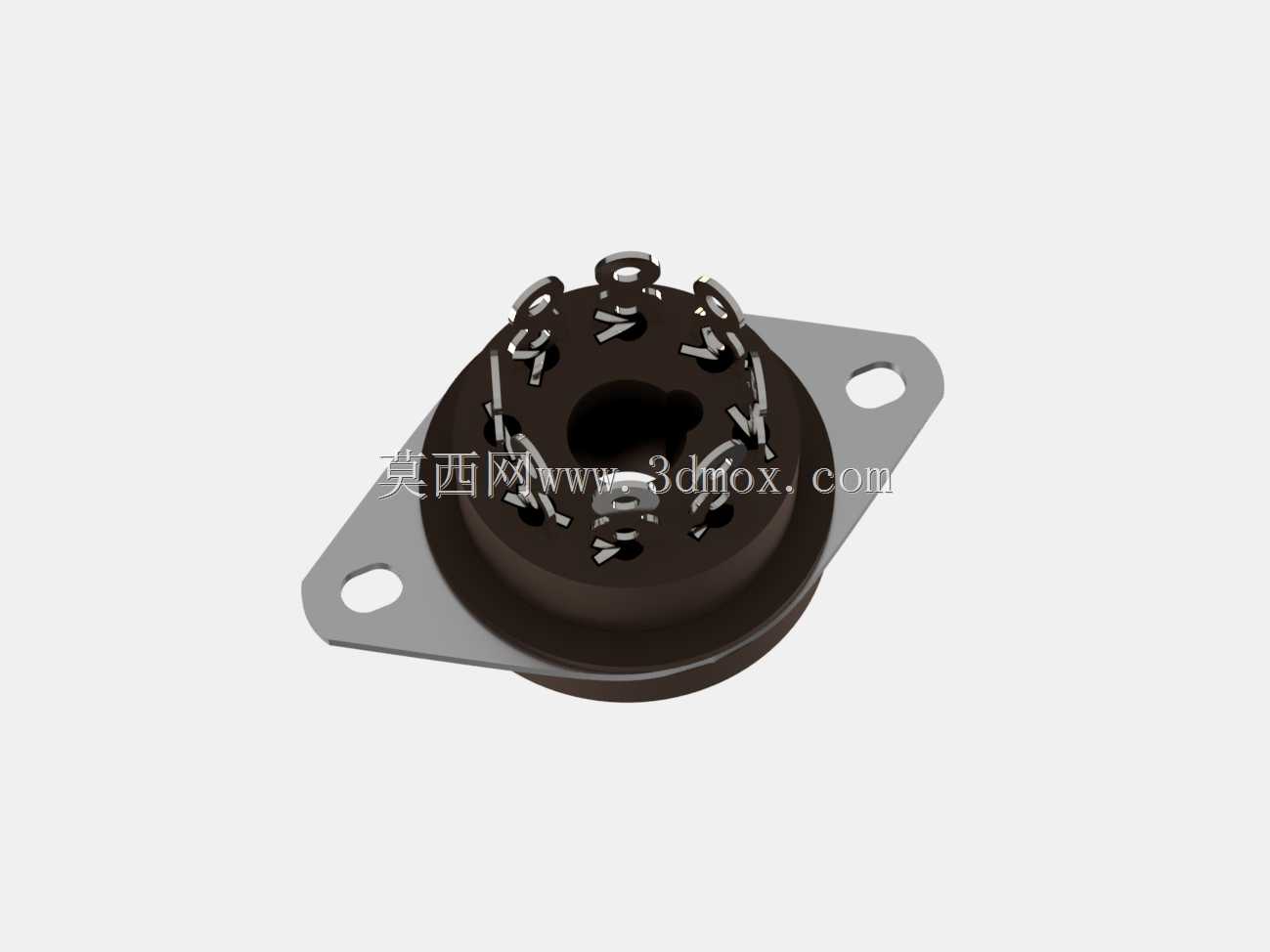

　　从结构设计来看，这款管座采用绝缘基座加金属安装法兰的组合结构，绝缘基座选用耐温绝缘材质，避免相邻引脚之间出现爬电、击穿问题，基座上均匀排布八个金属接触簧片，每个簧片的卡槽位置完全匹配标准八脚电子管的引脚直径与排布角度，插装时簧片能产生合适的抱紧力，既保证电子管插拔顺畅，又能长期维持稳定的接触电阻，不会因为设备振动出现接触不良的问题。金属安装法兰采用带两个对称安装孔的菱形结构，法兰与绝缘基座的结合处做了限位台阶，装配时基座不会相对于法兰发生转动，保证引脚的方位始终与设计位置对齐。

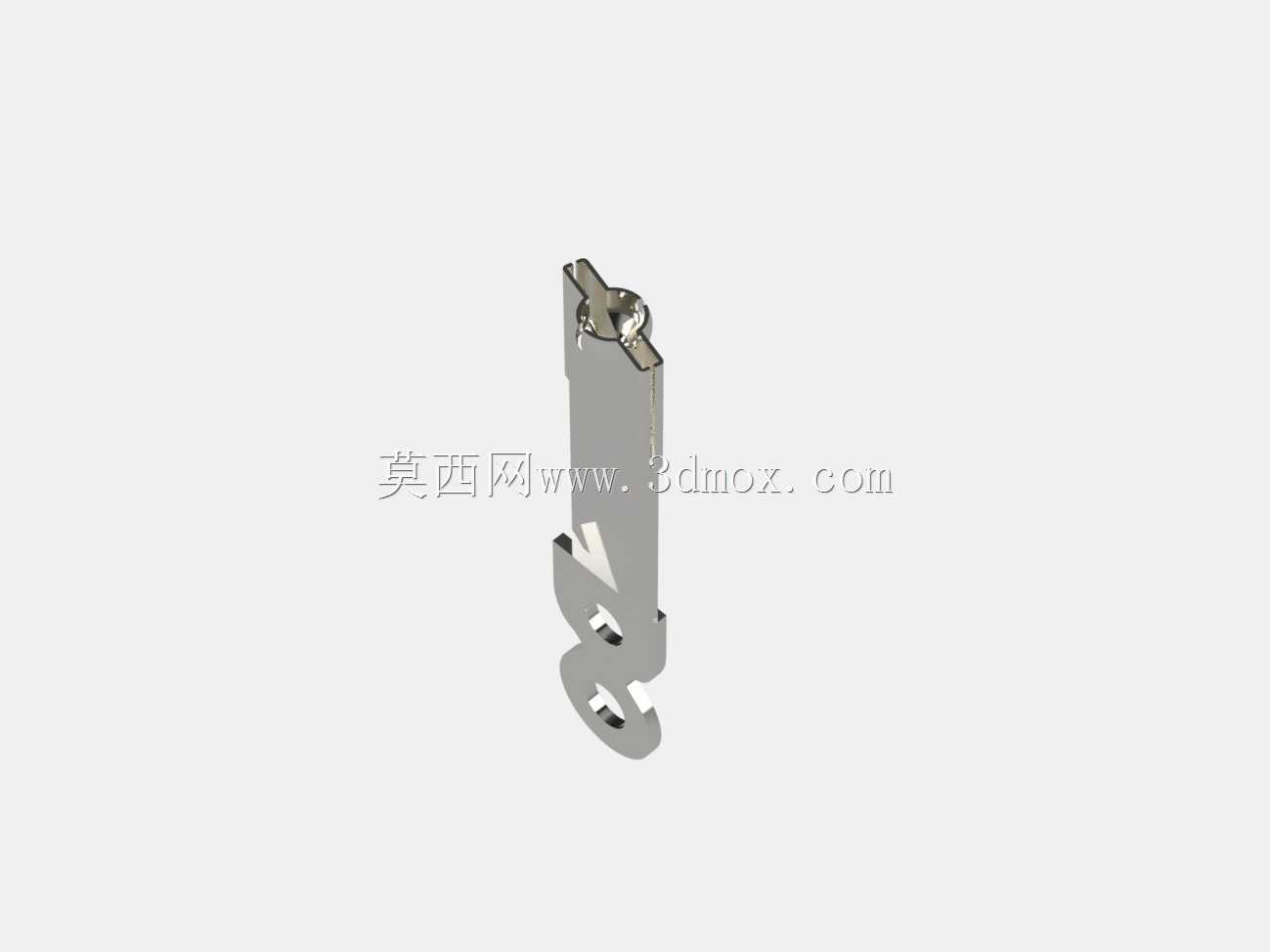

　　设计过程中首先要确认的是安装边界尺寸，两个安装孔的中心距严格匹配通用八脚管座的行业通用规格，适配市面上绝大多数电子管设备的面板开孔尺寸，法兰的厚度控制在合理范围，既保证安装后的结构强度，不会因为拧紧固定螺丝导致法兰变形，又不会过多占用设备内部的纵深空间。绝缘基座的中心定位孔与电子管底部的定位凸台完全契合，插装电子管时能自动导向对位，避免用户插错引脚方位导致电子管烧毁。每个接触簧片的尾部都预留了焊线端子，端子的长度与宽度适合常规导线焊接，焊接时热量不会快速传导到接触簧片的弹性部位，避免簧片因为高温退火失去弹性。

　　实际应用中，这类管座除了用于常规的音频功放设备，还广泛应用在老式无线电收发设备、电子管测试仪、高压稳压电源等设备中，不同应用场景下对管座的绝缘性能、耐温等级有不同要求，这款结构的绝缘基座爬电距离满足常规低压电子管电路的安全要求，相邻引脚之间的绝缘间隙足够，即使在高湿度环境下也不会出现漏电问题。安装法兰的边角做了圆弧过渡处理，装配时不会划伤设备面板的漆面，也不会割伤操作人员的手部。接触簧片采用弹性铜材表面镀覆处理，长期使用不会氧化生锈，能维持数十年的稳定接触性能，这也是很多老旧电子管设备服役几十年依然能正常工作的重要原因。

　　建模过程中完全参照实物的实际尺寸进行逆向测绘，每个簧片的弯折角度、卡槽的开口尺寸、基座上的引脚避让槽深度都和实物完全一致，安装孔的孔径、法兰的外形轮廓、基座的高度尺寸都经过多次核对，确保模型导入装配体后可以直接用于面板开孔设计、安装干涉检查，不需要设计人员再反复核对实物尺寸调整参数。对于做电子管设备结构设计的工程师来说，这个模型可以直接调入整机装配文件，快速完成面板开孔位置定位、内部走线空间预留，大幅减少测绘零件的时间成本，也能避免因为尺寸测绘偏差导致的装配返工问题。
