小型DP3T滑动开关结构设计

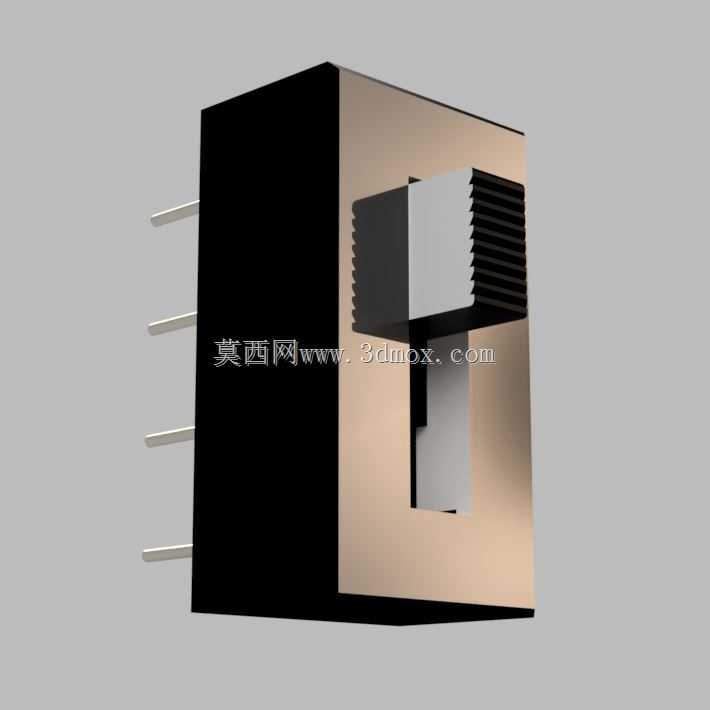

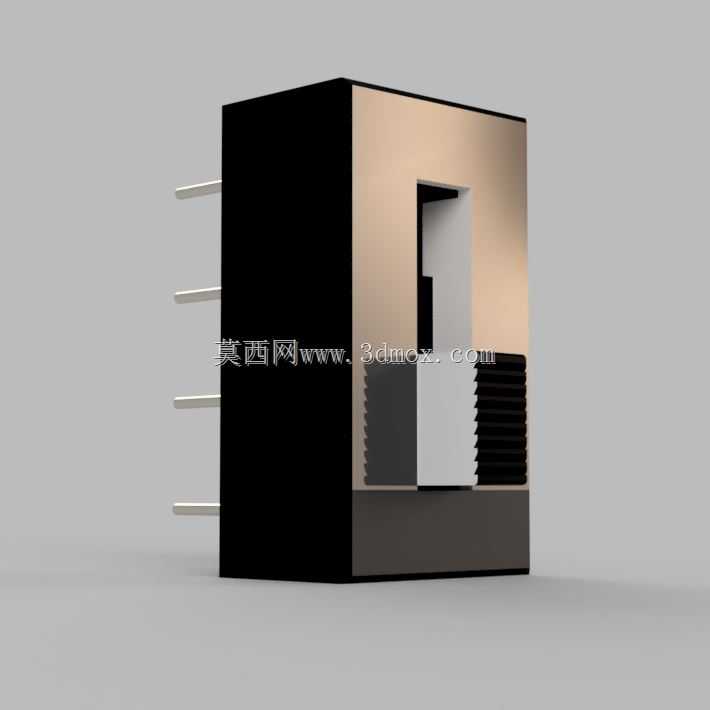

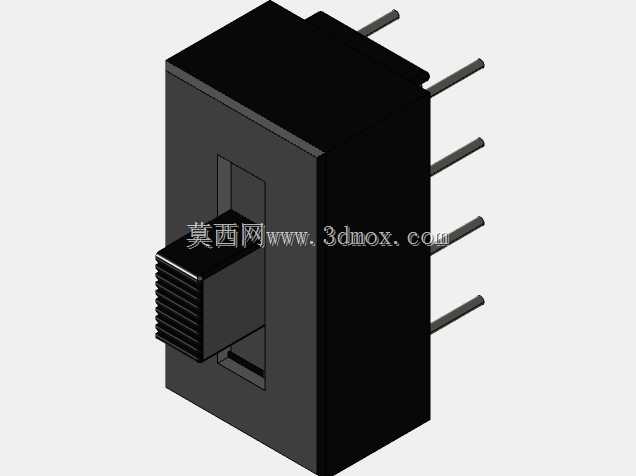

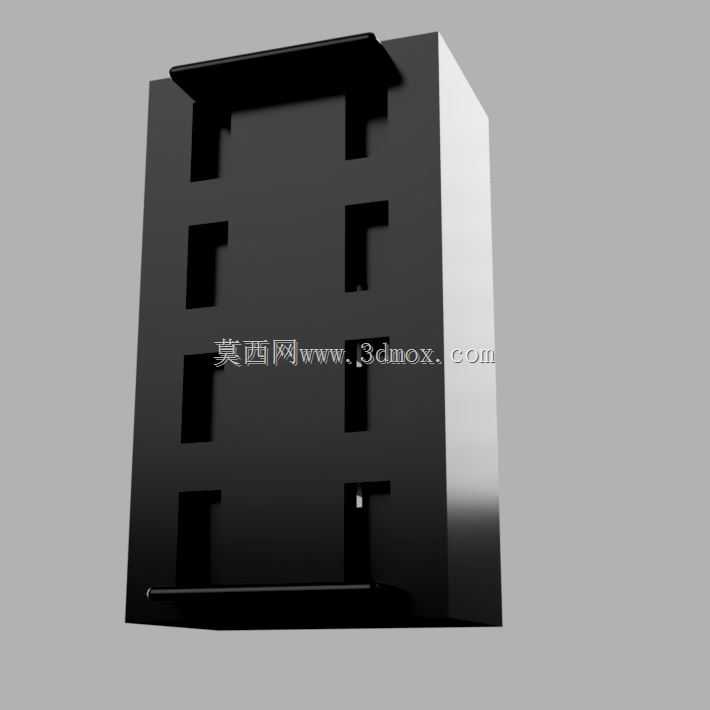

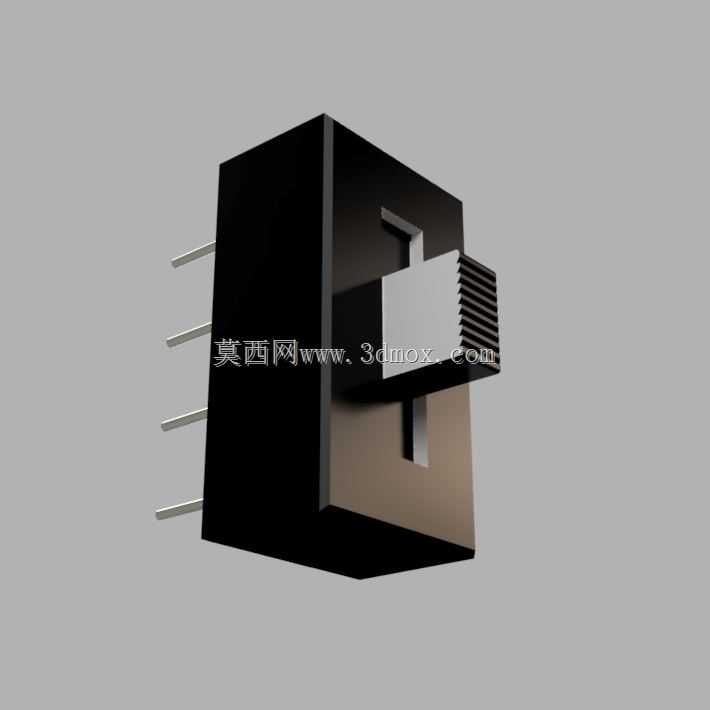

　　这款小型DP3T滑动开关，是手持消费电子、小型工控控制板卡、便携检测仪器里常用的电路通断与档位切换元件，日常做手持设备结构堆叠、小型控制模块电路布局时，经常会用到这类直插式滑动开关做三路电路的切换控制，相比拨码开关它的操作手感更明确，相比轻触按键它不需要持续供电保持状态，档位锁定的机械结构能在设备断电后依然保持当前通路选择，非常适合需要固定档位选择、不需要频繁触发的电路场景。从结构设计逻辑来看，这款开关的机身做了紧凑化的直插布局，四个引脚沿开关本体单侧平行排布，引脚间距符合常规2.54mm通用插针标准，能直接适配通用洞洞板、量产PCB板的标准焊盘尺寸，不需要额外做定制化焊盘设计，安装时直接将引脚穿过PCB对应过孔，波峰焊或者手工焊接都能完成固定，引脚伸出本体的长度控制在3mm左右，既能保证焊接时焊锡充分浸润引脚与焊盘，又不会因为引脚过长在板卡背面突出过多，挤占板卡背面的元件布局空间。开关的滑动拨钮做了防滑齿纹设计，拨钮突出外壳表面的高度控制在2.2mm，手指拨动时能获得足够的摩擦力，不会出现打滑的情况，同时拨钮的滑动行程做了限位设计，每个档位切换时都有清晰的机械卡位反馈，操作者不需要看指示灯就能通过手感判断是否切换到目标档位，避免出现档位切换不到位导致的电路虚接问题。开关的外壳采用卡扣式装配结构，底座与上盖之间通过本体自带的塑料卡扣完成扣合，不需要额外使用螺丝或者超声焊接，装配工序简单，量产时组装效率更高，

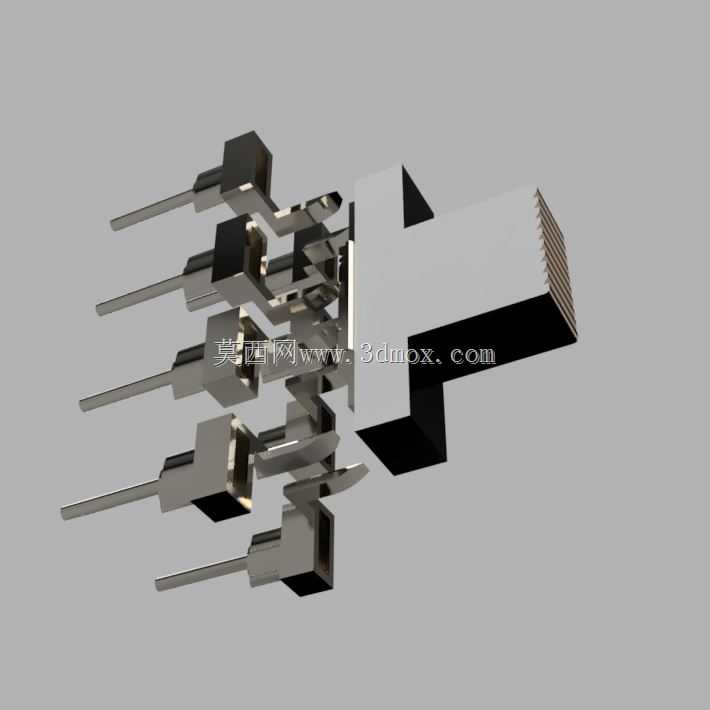

　　同时外壳内部预留了滑动触点的运动腔室，触点采用弹性铜片材质，滑动过程中触点与引脚的接触压力保持稳定，能有效降低接触电阻，避免长期使用后出现接触不良的问题。在实际选型应用时，需要注意这款开关的安装边界：开关本体的整体长宽高尺寸控制在13mm7mm9mm范围内，安装时需要在PCB表面预留对应大小的投影区域，同时在拨钮滑动方向上预留至少1.5mm的操作空间，避免周边元件过高挡住拨钮，影响正常拨动操作。开关内部的机械动作逻辑是通过拨钮带动内部滑动触点块移动，让触点块上的导电铜片分别与对应位置的引脚接触，实现三路电路的通路切换，底座部分的引脚嵌件在注塑时就直接固定在塑料底座内，引脚与塑料底座之间的密封间隙控制在0.05mm以内，

　　能有效阻挡日常使用中的灰尘、细小杂物进入开关内部，避免触点被异物卡滞导致的切换失效。做三维建模时，需要重点还原拨钮的滑动行程与卡位结构，尤其是内部弹性触点的形变范围，不能把滑动腔室的尺寸做的过紧，否则会导致拨钮滑动阻力过大，操作手感生涩，也不能把腔室做的过松，否则会出现档位晃动、接触不稳定的问题；引脚的位置度公差需要控制在0.1mm以内，保证焊接时能顺利穿过PCB的过孔，不会出现引脚偏位无法插装的问题。这类小型滑动开关在实际应用中，经常被用在小型手持设备的电源档位切换、信号通路选择、功能模式切换场景，比如便携测温仪的测量档位切换、小型音频设备的声道切换、工控手持终端的工作模式选择，相比旋钮式开关它的占用厚度更小，

　　适合做薄型化的设备结构设计，相比船型开关它的尺寸更小巧，能在有限的板卡空间内完成多档位切换的功能需求。设计时还需要考虑开关的焊接耐温特性，外壳塑料材质选用耐温PA66材质，能承受波峰焊时260℃的高温持续10秒不会出现变形、融化的问题，不会因为焊接高温导致内部结构卡滞。拨钮与外壳之间的配合间隙控制在0.1mm-0.15mm之间，既能保证拨钮滑动顺畅，又不会因为间隙过大出现晃动松散的手感，内部的滑动触点块与底座导轨之间做了微小的倒角导向，装配时能顺利滑入导轨，不会出现装配卡滞的问题。在做设备整体结构设计时，如果需要在设备外壳上为拨钮开出操作孔，操作孔的尺寸需要比拨钮的截面尺寸大0.5mm左右，同时操作孔的边缘需要做倒角处理，避免拨钮在滑动过程中与外壳开孔发生剐蹭，影响操作手感。
