红绿双色贴片式LED封装结构设计

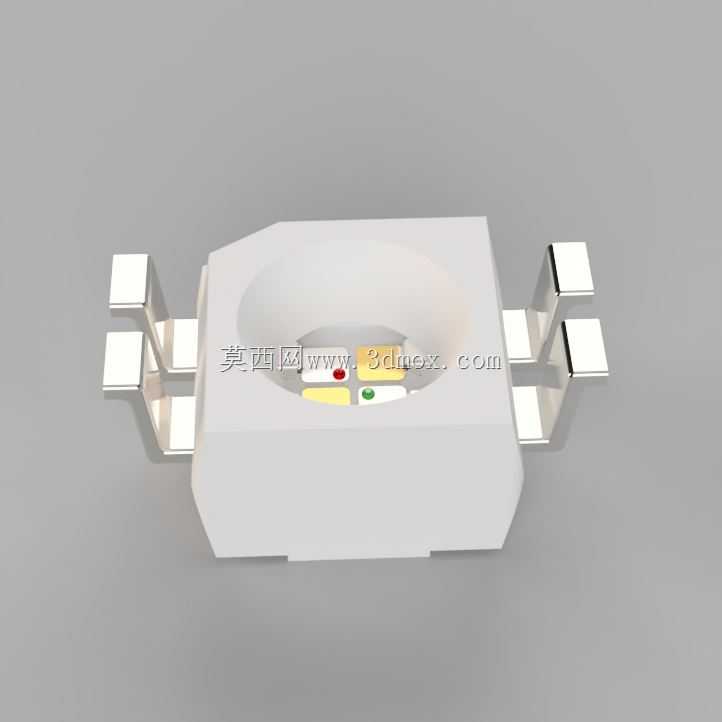

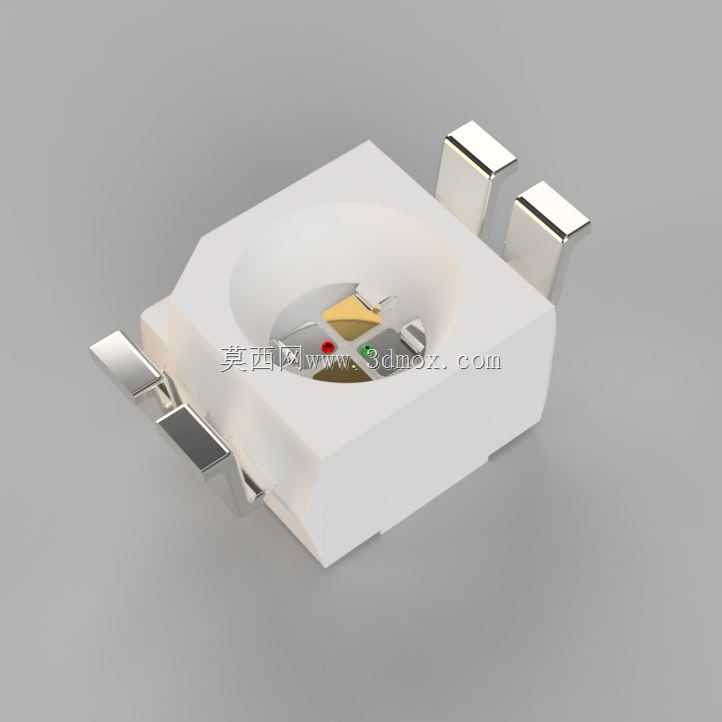

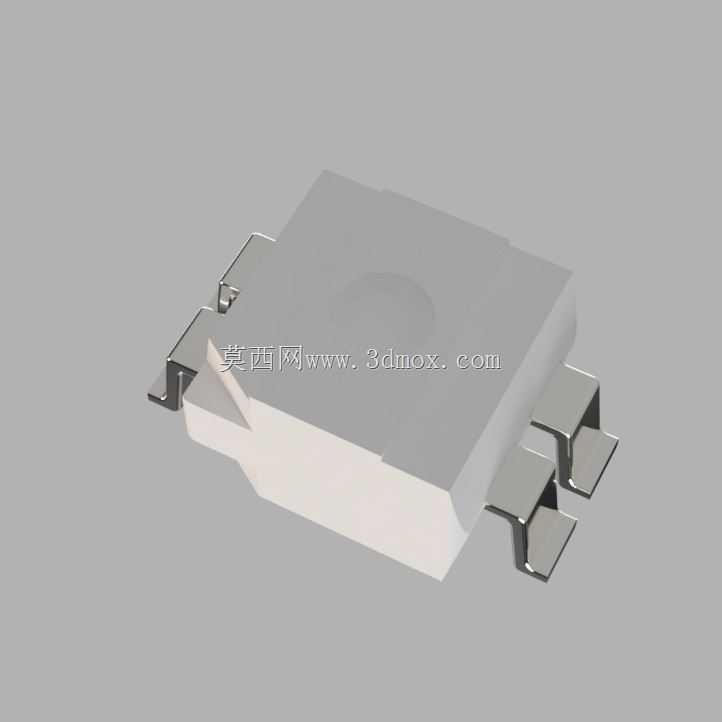

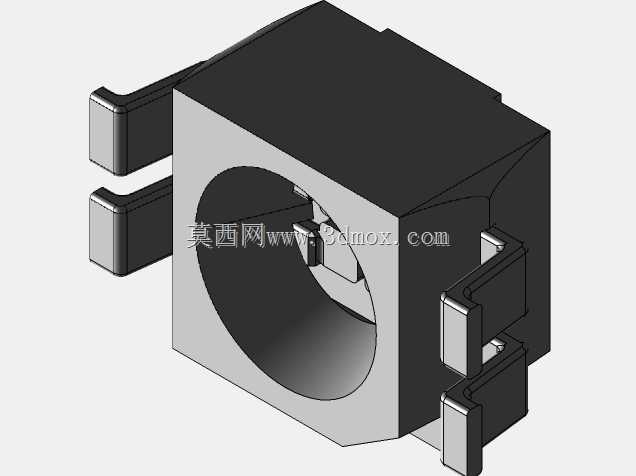

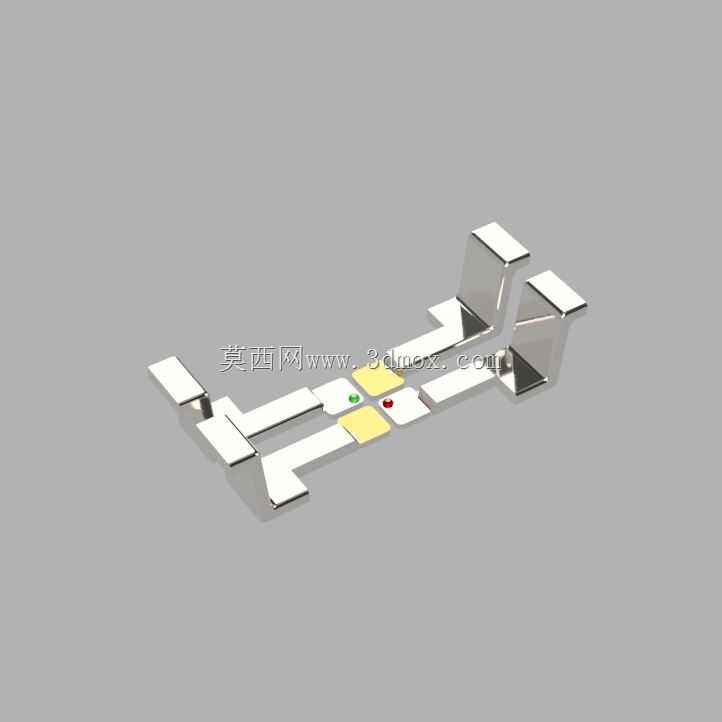

这款双色贴片LED封装结构，主要面向小型化电子设备的状态指示场景设计，常见于消费电子、工控面板、车载指示模块等需要多色状态提示的安装位，可在同一封装位实现红、绿两色独立发光，替代传统两颗分立单色LED的排布方案，大幅缩减PCB板上的元件占用面积。从结构设计逻辑来看，封装本体采用白色耐高温塑压成型，内腔做反光斜面处理，可将芯片侧向发出的光线正向汇聚，提升出光效率，避免相邻元件间的光串扰问题。引脚部分采用对称式鸥翼形态设计，其中外壳倒角位置对应引脚1为红色LED阴极，两组引脚呈镜像排布，焊接时可通过外壳的倒角特征快速识别极性，避免SMT贴片过程中出现反向贴装的不良问题。阳极引脚区域通过中心部分的色差做区分，方便产线目视校验与AOI设备识别，降低批量生产的错件风险。安装边界方面，封装整体为方形扁平结构，引脚伸出长度与本体高度适配常规SMT回流焊工艺要求，焊盘设计可兼容通用0805、1206封装的通用焊盘尺寸，无需单独定制特殊钢网，可直接适配现有SMT产线的贴装参数。内部两颗发光芯片分别绑定在对应引脚的热沉区域，引脚直接穿过封装外壳与内部焊盘连通，减少了内部键合线的长度，既降低了封装内阻，也提升了抗振动性能，可适配车载、工业设备等存在持续振动的使用场景。封装内腔填充透明环氧树脂，既保护内部发光芯片与键合点不受外界水汽、粉尘侵蚀，也通过环氧树脂的折射率匹配提升光线出射率，不同发光角度下的色偏控制在可接受范围内，满足常规状态指示的视觉识别要求。在结构建模过程中，重点还原了引脚的折弯角度、内腔反光面的斜度、极性标识的倒角特征，所有配合尺寸均按照实际SMT贴装的公差要求做了适配，可直接用于PCB封装库的匹配校验、贴装仿真模拟，也可用于整机装配阶段的干涉检查，避免结构设计阶段出现元件与外壳、周边器件的空间干涉问题。
