带紧固螺钉六角调节塑料旋钮结构

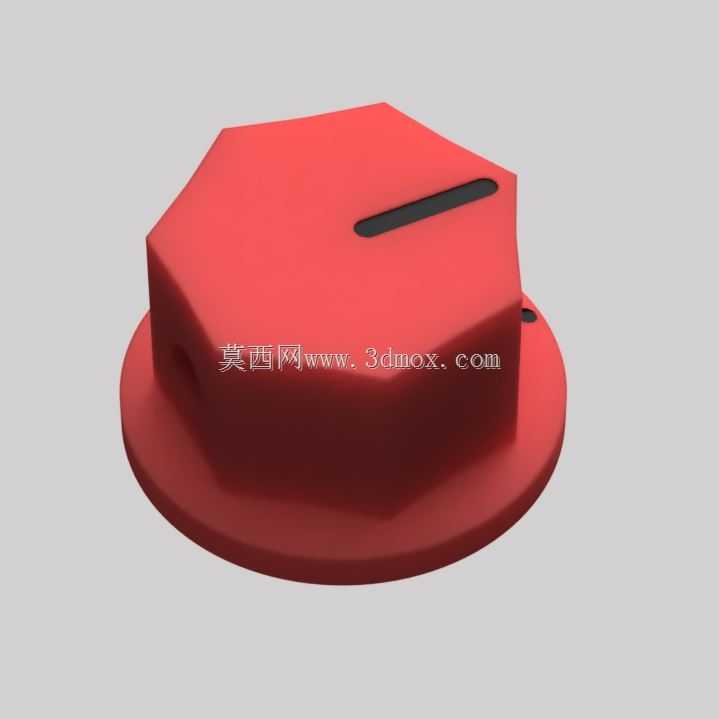

　　在工业控制、小型机电设备、民用电器的调节操作端，这类带紧固螺钉的塑料旋钮是十分常见的操作执行部件，多数场景下它被安装在带外螺纹孔的黄铜调节柱体上，承担参数调节、档位切换、松紧控制的实际功能。不同于光面无定位的旋钮结构，这款旋钮顶部做了一字型的黑色指示槽，在设备面板上对应刻度标识时，操作人员可以直观判断当前调节的档位位置，避免盲操作带来的参数偏差，尤其适合需要频繁微调、有明确档位刻度要求的设备场景，比如小型温控设备、流量调节阀、音频调节设备、实验仪器的调节端都能见到同类结构的应用。

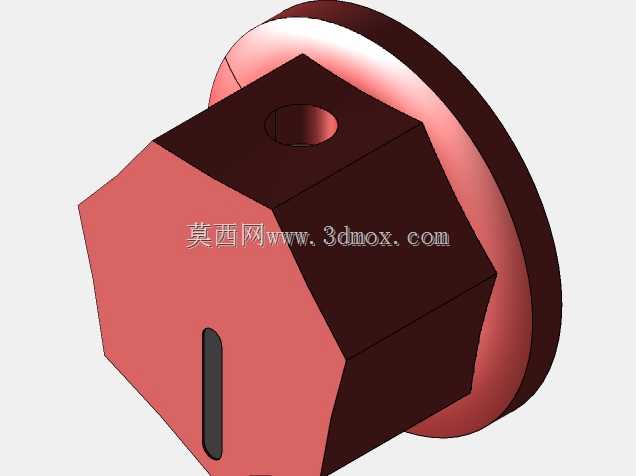

　　从结构设计逻辑来看，这款旋钮采用上下两段式的外形布局，上部为六角形的操作握持段，下部为直径更大的圆形限位法兰边。六角段的设计充分考虑了手动操作的摩擦力需求，相比圆形旋钮，六角的平面结构能让手指在拧动时获得更稳定的施力面，即便手上沾有少量油污、佩戴薄款劳保手套操作时，也不容易出现打滑的情况，操作扭矩传递更直接。下部的圆形法兰边一方面起到安装限位的作用，当旋钮拧紧到安装柱的指定位置时，法兰下表面会贴合设备面板表面，避免旋钮过度拧入挤压内部结构，同时法兰边也能遮挡安装柱与面板之间的装配间隙，起到一定的防尘作用，减少外部灰尘、细碎杂物从安装缝隙进入设备内部的概率。

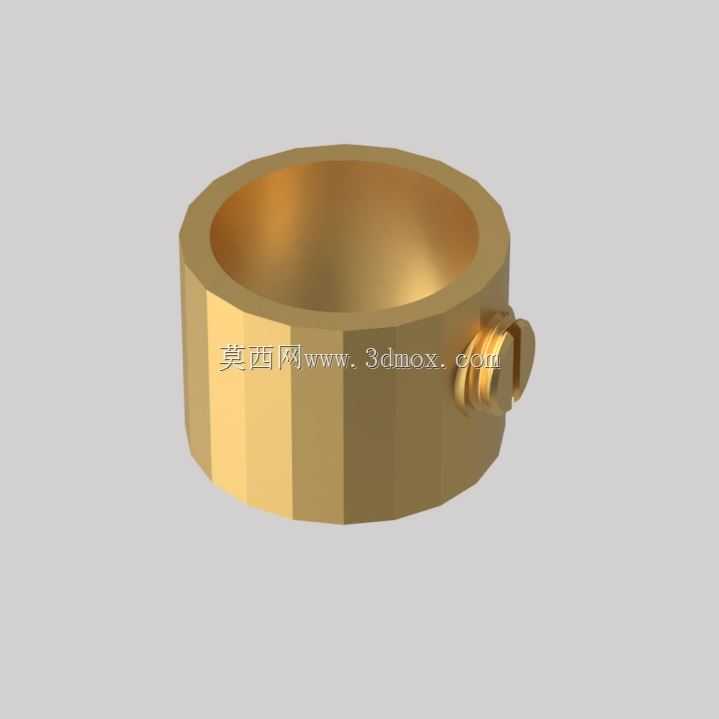

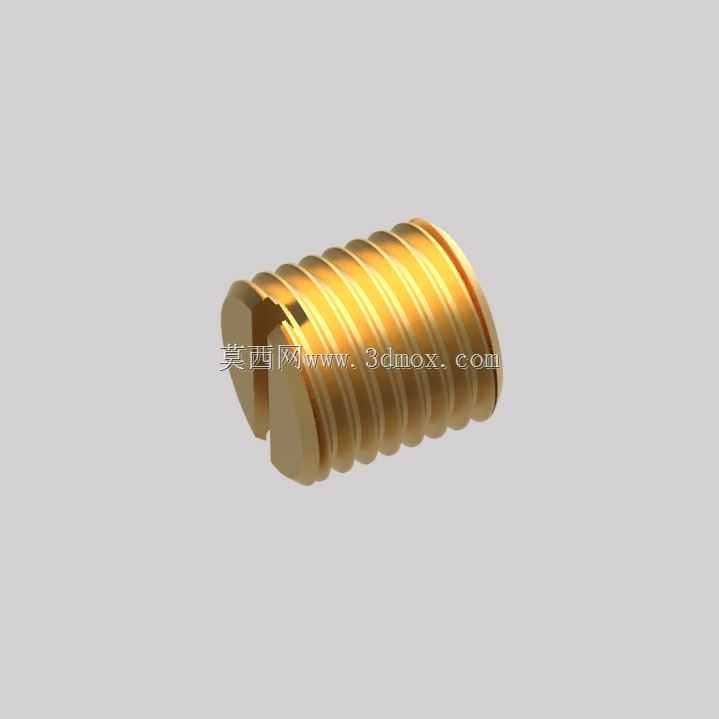

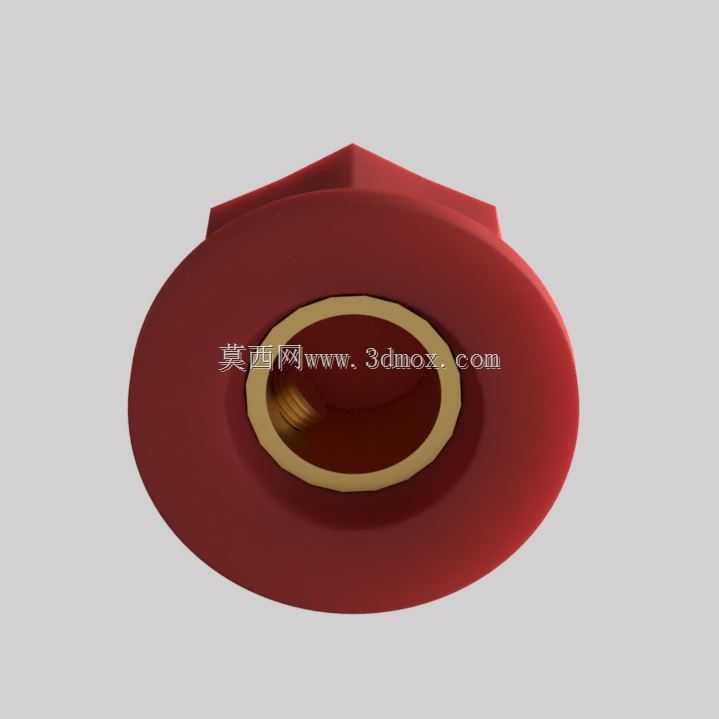

　　安装结构上，旋钮内部预留了与黄铜螺纹柱匹配的安装孔位，侧面设计了紧定螺钉的安装位，当旋钮套入调节柱调整到合适的初始位置后，拧紧紧定螺钉即可将旋钮与调节柱完全锁死，避免长期使用过程中旋钮与调节柱之间出现相对转动、打滑移位的问题，这种锁紧结构相比过盈压装的固定方式，后期维护拆卸更方便，不需要借助拉马等专用工具就能完成旋钮的更换，降低设备售后维护的成本。材质选择上，主体采用工程塑料注塑成型，相比金属旋钮，塑料材质的绝缘性能更好，用在带电调节的设备端能降低操作人员触电的风险，同时塑料本身的自重更轻，不会给内部的调节电位器、阀芯带来额外的轴向负载，延长调节部件的使用寿命，顶部的黑色指示标识采用模内注塑或者喷涂工艺制作，长期使用摩擦也不会出现标识脱落、模糊的问题，保持清晰的指示效果。

　　从安装边界尺寸来看，下部圆形法兰的直径略大于上部六角结构的对边宽度，安装时需要在设备面板上预留直径略小于法兰直径的安装过孔，过孔中心与内部调节柱的同轴度需要控制在合理公差范围内，避免旋钮安装后出现偏心、转动卡滞的问题。六角操作段的高度设计充分考虑了手指握持的深度，成年人单根手指按压拧动时能完全贴合六角侧面，不需要过大的操作空间，即便在排布密集的控制面板上，相邻旋钮之间预留足够的手指操作间隙即可，不会出现操作相邻旋钮时互相干涉的情况。在实际选型应用中，这类旋钮需要匹配对应直径的调节柱，紧定螺钉的规格要与旋钮侧面的螺纹孔一致，安装时紧定螺钉的拧紧扭矩要控制在合理范围，避免扭矩过大导致塑料螺纹孔滑牙，或者扭矩过小导致锁止失效。

　　细节设计上，旋钮的所有棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，操作人员手动调节时不会划伤手指，符合操作件的安全设计要求。塑料外壳的表面做了细微的哑光纹理处理，既可以提升握持的摩擦力，也能避免光面塑料容易残留指纹、划痕的问题，长期使用依然能保持较好的外观状态。这类旋钮的结构设计充分平衡了操作便利性、安装可靠性、成本控制的多重需求，没有多余的冗余结构，每一处外形设计都对应实际的功能需求，是小型操作件设计中实用性优先的典型结构，对于刚接触结构设计的从业者来说，这类看似简单的零件，其结构细节里的工程考量，恰恰是三维建模过程中需要重点关注的部分，不能只做外形的复刻，更要理解每个结构对应的实际使用场景与功能逻辑，才能建出符合生产、装配、使用要求的三维模型。
