高精度指针式VU音频电平模拟表头结构设计

　　在专业音频设备、广播播控系统、老式录音棚调音台以及高端HiFi功放设备的面板布局中，指针式VU电平表始终是兼具功能实用性与复古质感的核心显示部件，这类模拟表头依靠电磁感应驱动指针偏转，相比数字电平显示，能够更直观反映音频信号的平均电平动态，避免峰值信号误判带来的电平调节偏差，很多资深音频工程师在调试设备时，依然会优先参考模拟VU表的读数来把控信号增益区间。本次完成的这款表头结构设计，完全参照实际工业级VU表头的实物结构做全细节还原，没有做任何简化处理，从外部的塑料外壳到内部的磁路组件，每一个零件的配合关系都按照实际装配逻辑搭建。先从安装边界说起，这款表头采用标准嵌入式面板安装结构，外壳主体为矩形黑色阻燃塑料壳体，

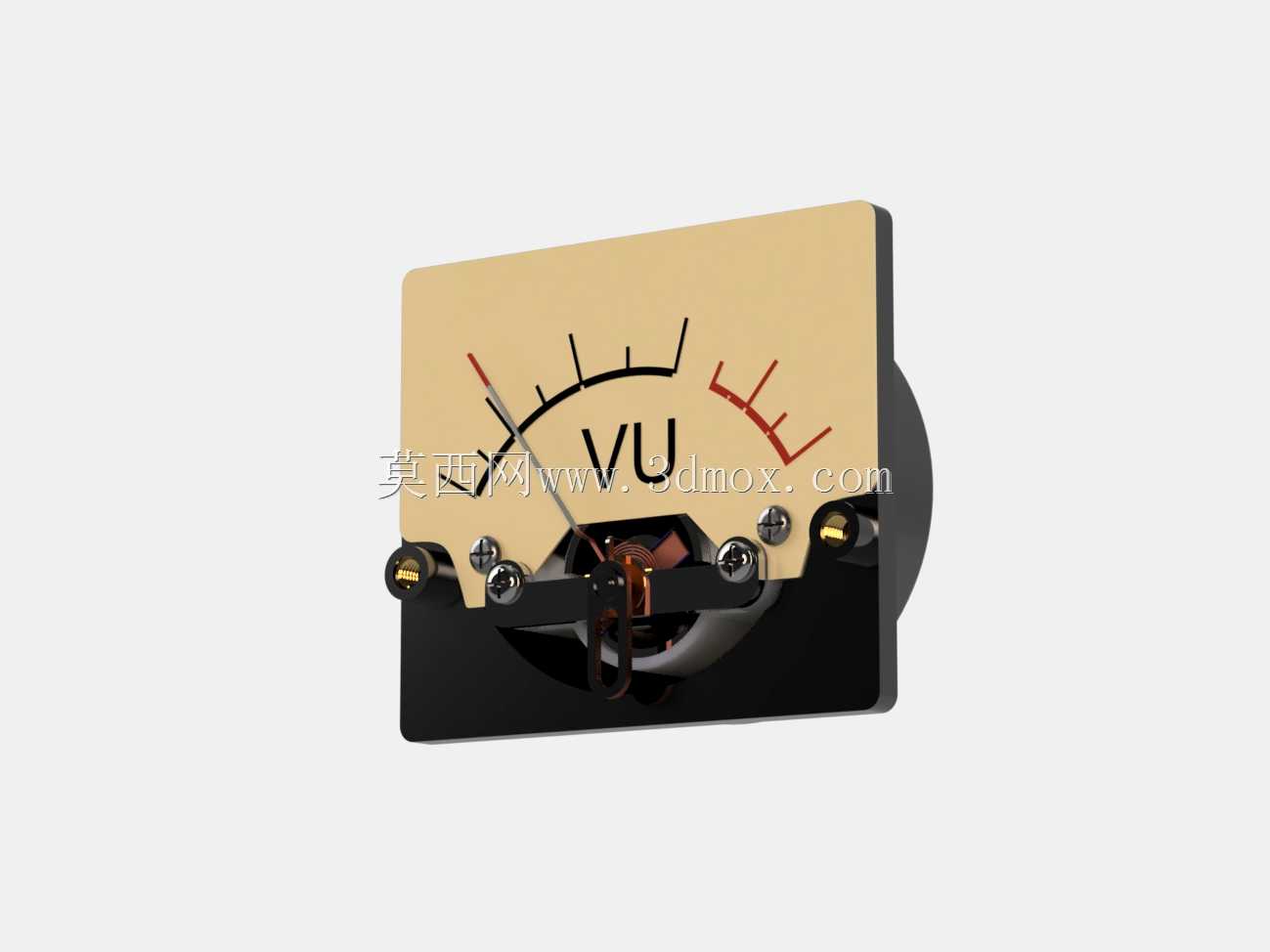

　　正面面板边缘做了微小的倒角处理，避免安装时刮手，壳体两侧预留了标准的安装固定孔位，适配行业通用的面板开孔尺寸，安装时只需要将表头从面板正面嵌入，背面通过配套的金属卡簧或者螺丝锁紧即可，不需要额外做定制化的安装支架，能够直接替换同规格的市面在售VU表头，不管是用在DIY功放制作，还是专业音频设备的维修替换、复古设备复刻项目里，都能直接匹配安装位，不需要二次修改面板开孔尺寸。内部结构的设计是整个模型的核心部分，磁路部分包含了高磁能积的永磁体、导磁支架、绕制的线圈骨架，还有带动指针偏转的转轴结构，指针采用轻量化的铝合金薄片材质，尾部做了配重平衡处理，保证指针在不同安装角度下都不会出现偏转卡滞或者零点偏移的问题，

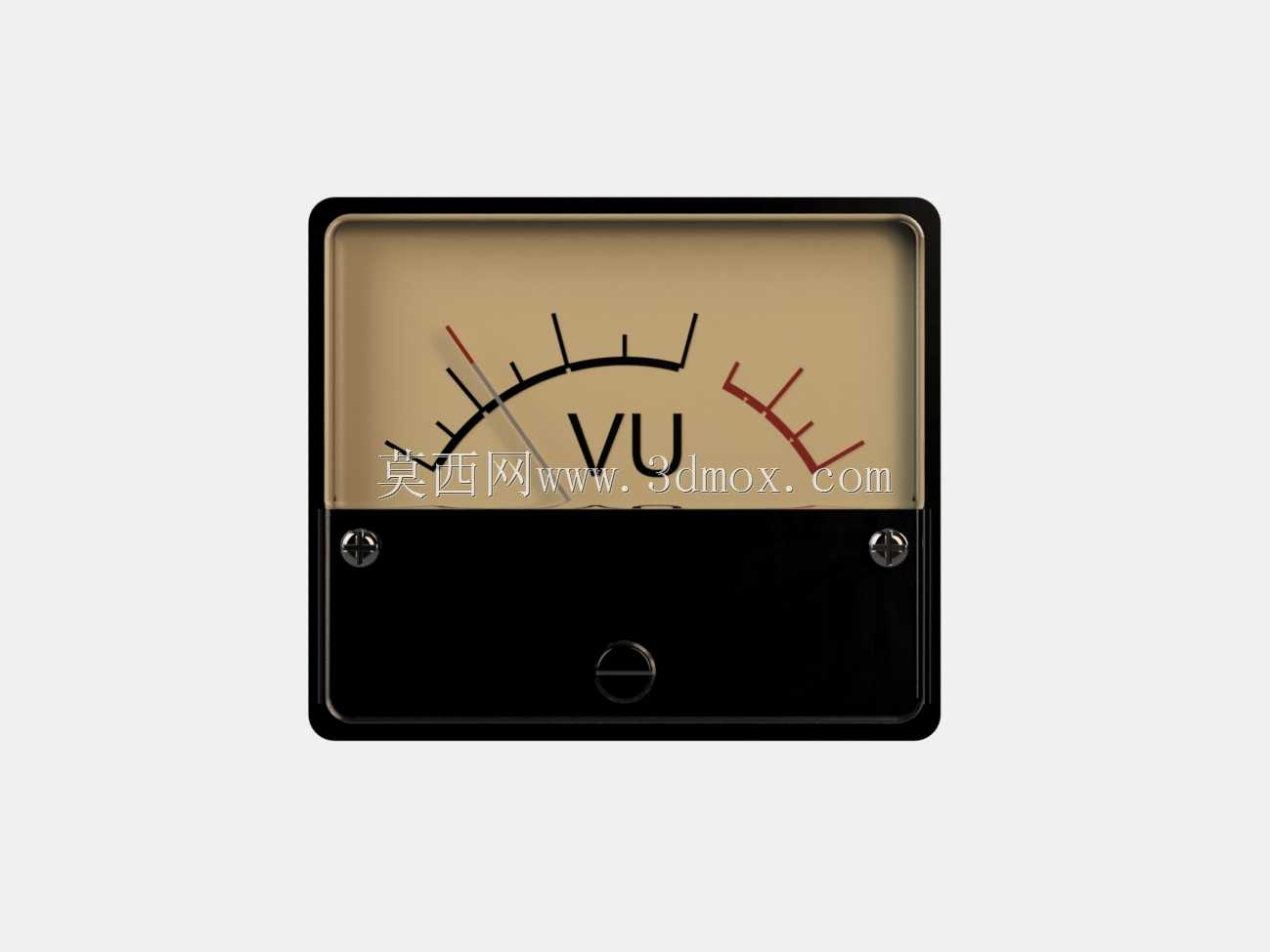

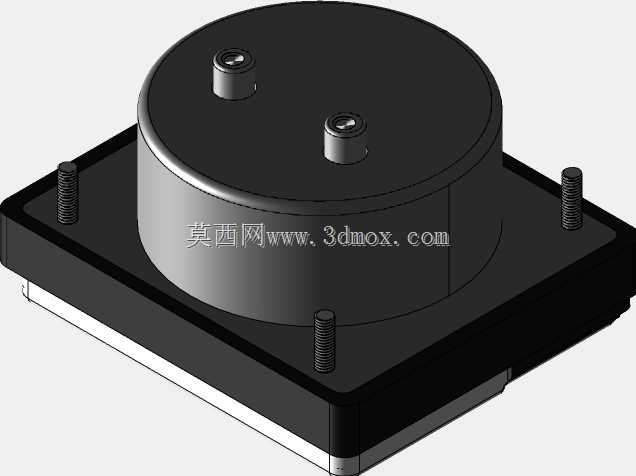

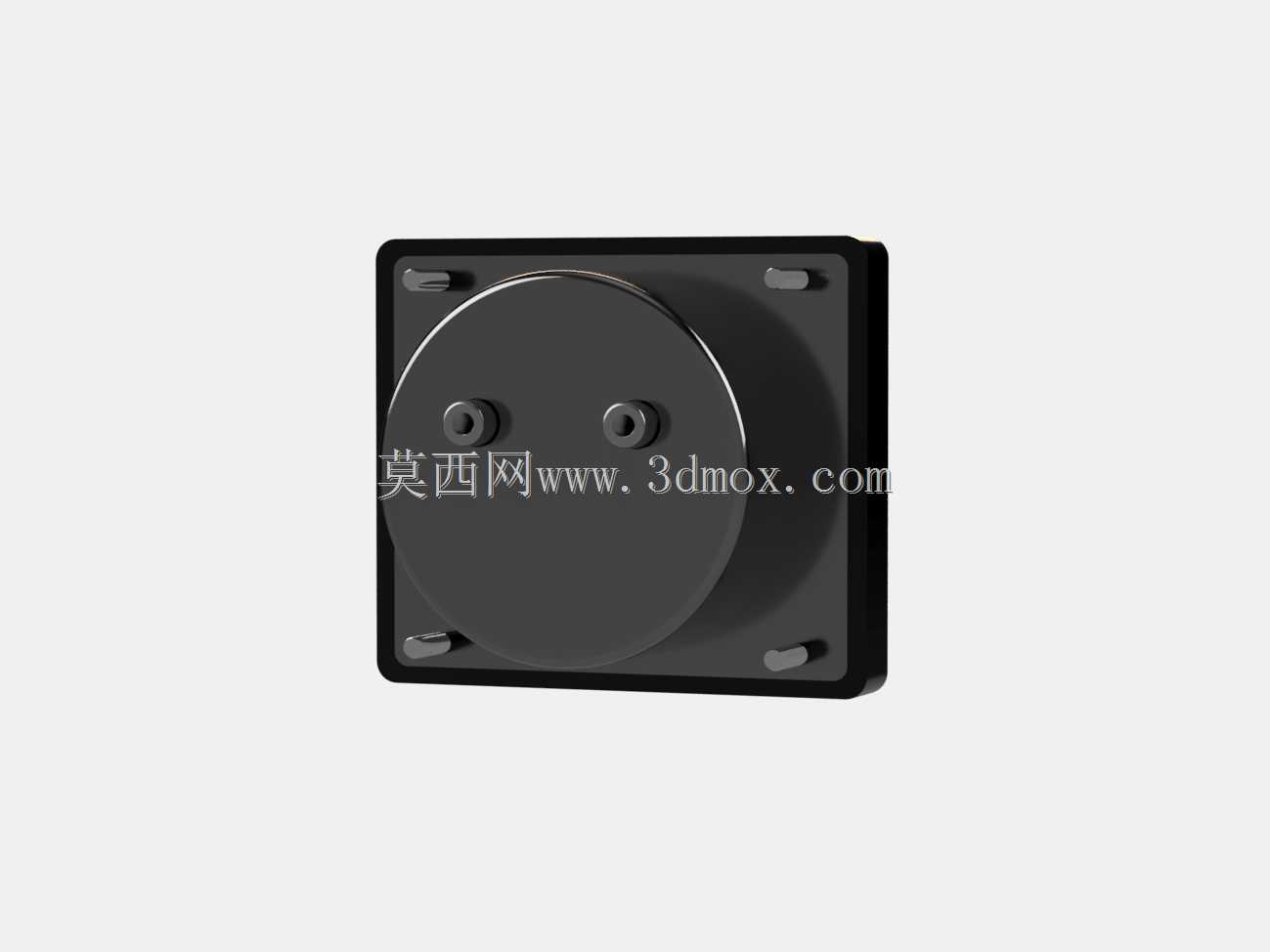

　　表盘采用米黄色的哑光纸质刻度盘，刻度线按照标准VU表的量程做了分区，-20到+3dB的线性刻度区间用黑色标识，+3dB以上的过载区间用红色警示色标注，表盘正中间印有VU标识，完全符合专业音频领域的表头刻度规范。外壳正面的透明视窗采用高透亚克力材质，和外壳之间通过卡扣结构配合，中间预留了密封缓冲胶圈的安装槽，既可以避免灰尘进入表头内部污染刻度盘和指针，也能在设备运输过程中起到缓冲作用，防止震动导致内部磁路组件移位。壳体底部预留了两个接线引脚的伸出孔位，引脚采用铜质镀锡材质，焊接时不容易氧化，接线时只需要按照引脚标识接入对应的音频信号线路，不需要额外做信号转换电路的结构预留，因为表头内部已经预留了整流和限流元件的安装位置，

　　完全匹配标准VU表的电路驱动要求。在建模过程中，特意对所有零件的配合公差做了符合实际生产的预留，比如外壳和视窗的卡扣配合间隙控制在0.1mm，转轴和轴承座的配合间隙控制在0.05mm，既保证装配时不会出现过紧卡滞，也不会因为间隙过大导致零件晃动产生异响，磁路部分的永磁体和导磁支架的贴合面做了平面度要求，保证磁隙均匀，让指针偏转的线性度符合实际使用要求，不会出现刻度区间内偏转角度不均匀的问题。很多同类表头模型在制作时往往会忽略内部的细节结构，只做外壳和表盘的外观建模，这款模型把内部的弹簧、指针配重、磁钢固定片这些细小零件都做了1:1还原，不管是用来做产品结构设计的参考，还是用来做设备渲染的可视化素材，都能满足细节精度要求，在做音频设备的面板布局设计时，可以直接把这个表头模型调入装配体，核对面板开孔、安装空间以及和周边旋钮、接口的位置关系，避免实际生产时出现安装干涉的问题。另外，这款表头的阻尼特性也在结构设计中做了对应体现，转轴位置预留了阻尼油的填充槽，保证指针在信号跳变时不会出现剧烈摆动，能够平滑反映音频信号的平均电平，符合VU表的实际使用特性，不会像峰值表那样对瞬时信号做出过度反应，这也是模拟VU表至今依然在专业音频领域被广泛使用的核心原因——它的读数更贴合人耳对声音响度的感知特性。
