塑料材质异形安装连接基座结构设计

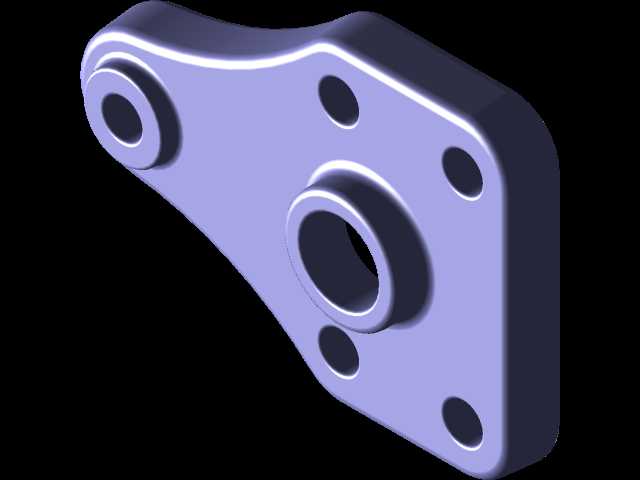

　　这款塑料材质的异形安装连接基座，在轻工自动化输送线的侧边导向组件、小型检测设备的传感模块安装位、消费电子组装治具的定位支撑结构中都有广泛适配场景，日常工况下主要承担两个核心作用：一是作为上层功能部件的承载基座，分散上部安装件的静载荷与小幅振动载荷，避免应力集中导致的部件变形；二是通过自身预设的安装孔位实现与设备主体框架的快速定位，减少现场装配时的配钻、配铰工序，提升组装效率。从结构功能特性来看，基座主体采用带圆角的类三角异形轮廓，区别于常规方形安装座的规整设计，这种轮廓是根据安装空间的避让需求做的裁切优化，能在狭窄的设备内腔中避开相邻的走线槽、气动管路接头等干涉部件，不会额外占用设备的有效安装空间。基座中心设置带阶梯凸台的通孔结构，

　　凸台高度经过精确核算，既可以为上部穿装的轴类零件提供足够的导向支撑长度，避免轴件运行时出现偏摆，又能控制整体安装高度，不会让上部组件的安装面超出设备预设的高度边界。凸台周边均匀分布的四个沉头安装孔，孔位的沉头深度与塑料件的壁厚做了匹配设计，安装时螺丝头可以完全沉入沉孔内，不会突出基座表面刮蹭相邻部件，同时沉孔的止口结构能限制螺丝的锁紧行程，避免锁紧力过大导致塑料基座出现开裂、发白的应力损伤。基座侧边延伸出的单耳凸台结构上额外设置了一个同轴通孔，这个孔位是为辅助定位销预留的安装位，当基座需要承受侧向的剪切力时，定位销可以承担大部分横向载荷，降低连接螺丝的受力负荷，提升整体连接结构的抗疲劳寿命。在设计思路层面，

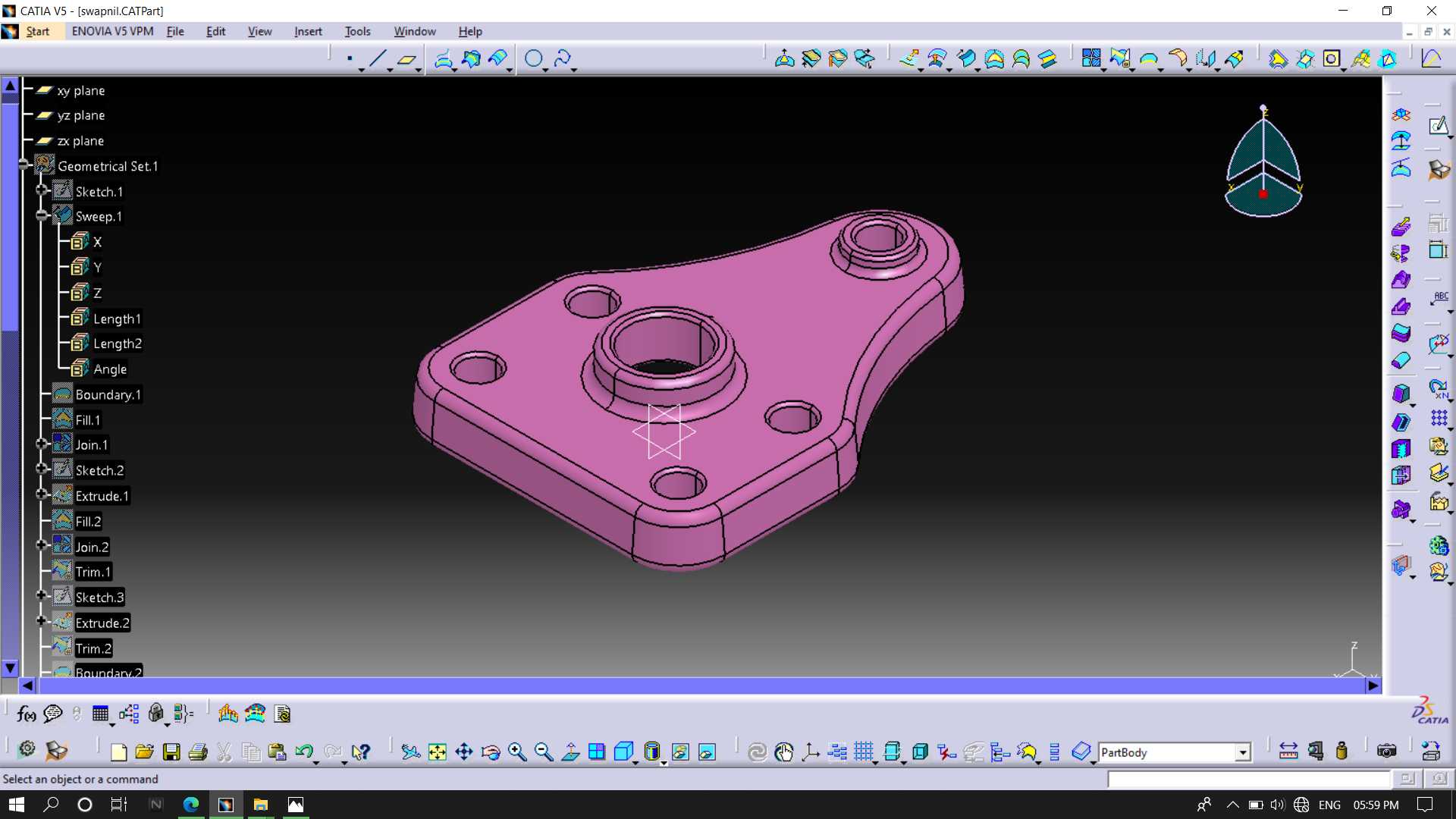

　　这款塑料基座的建模过程优先从安装边界约束入手，先根据设备预留的安装空间绘制最大允许轮廓包络线，再在包络线内排布核心的中心支撑凸台与安装孔位，所有的外轮廓转角都做了R2以上的圆角过渡，一方面是避免塑料件注塑成型时出现尖角处的应力集中，减少成型后零件的翘曲变形量，另一方面也能消除安装过程中尖锐边角划伤操作人员的安全隐患。基座的壁厚设计保持了整体均匀性，主体壁厚控制在3mm左右，凸台位置的壁厚做了渐变过渡处理，没有出现壁厚突变的结构，能有效降低注塑过程中产生的缩痕、气泡等成型缺陷，提升零件的成品率。从安装边界尺寸来看，基座的最大外轮廓长度控制在80mm以内，最大宽度约60mm，整体安装高度（含中心凸台）不超过25mm，

　　属于小型安装支撑类零件，适配M4规格的内六角沉头螺丝安装，中心通孔的直径适配12mm直径的导向轴或功能插件，侧边定位销孔适配3mm直径的圆柱销，所有孔位的位置度公差控制在0.1mm以内，能满足普通工业设备的装配精度要求。在表面处理的适配设计上，塑料基座的外表面预留了均匀的喷砂处理余量，处理后的表面粗糙度可以达到Ra1.6，既可以提升零件的外观质感，又能减少表面静电的积累，避免在电子类设备附近使用时吸附灰尘影响周边传感元件的检测精度。基座的底面设计了0.2mm深度的网格状减重槽，在不降低整体结构强度的前提下减少了塑料原料的用量，同时减重槽形成的空气层能在安装时弥补安装面的小幅平面度误差，让基座与设备框架的贴合更加紧密，不会出现安装后翘动的问题。
