带沉孔曲面壳体结构设计方案

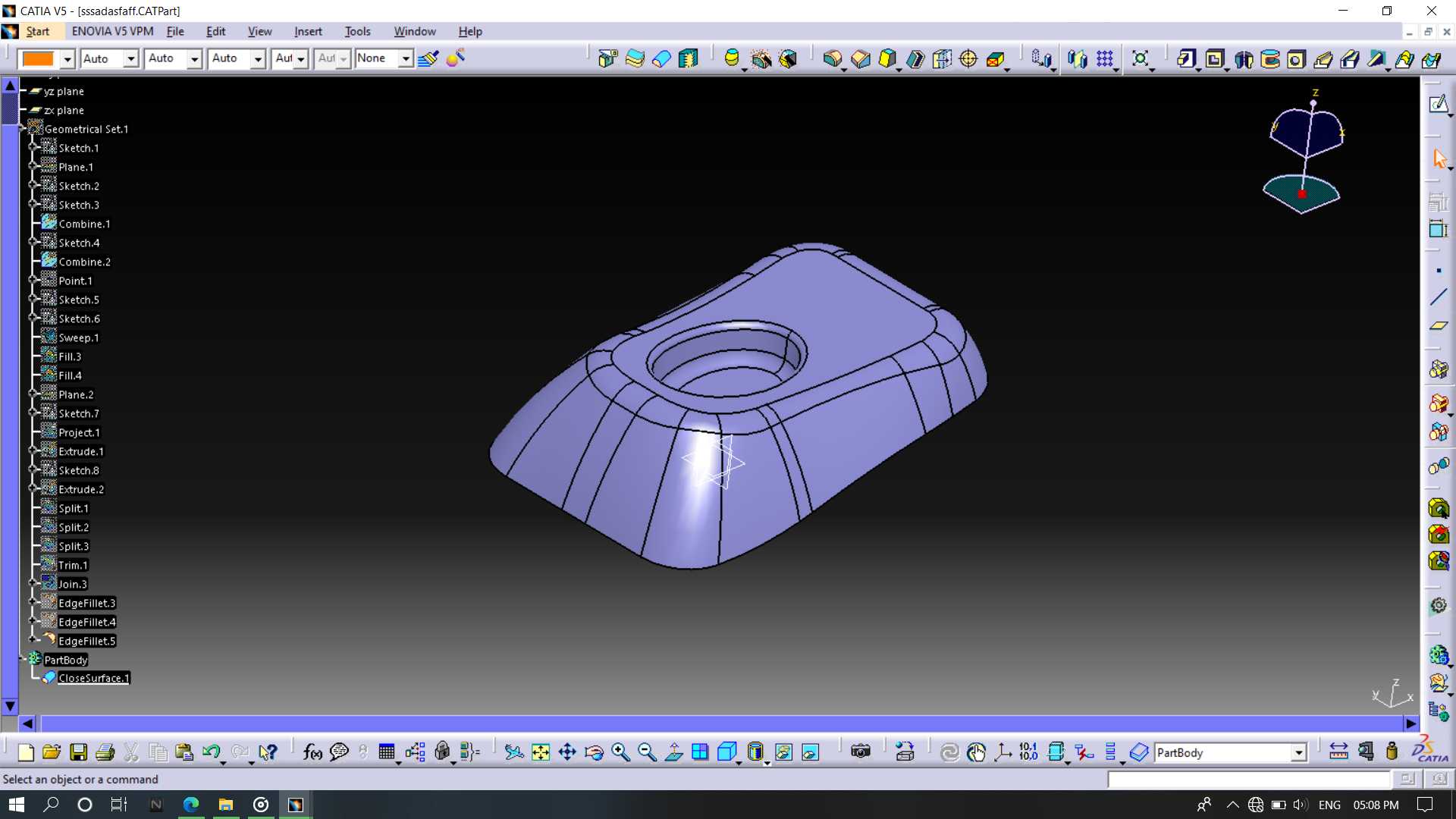

　　该曲面壳体结构多用于手持操作类设备的握持端外覆件，日常在工业控制终端、小型检测仪器、便携作业工具的外壳设计中十分常见，这类部件既要承担内部电子元件、功能模组的防护作用，也要兼顾操作人员长期握持的手感舒适度，同时还要适配表面堆焊、高光打磨等后续表面处理工艺的加工要求。从结构设计逻辑来看，整体采用大弧度过渡的流线型外轮廓，所有棱边均做了不等半径的圆角处理，没有尖锐的直角结构，一方面是为了降低注塑或者铣削加工过程中的应力集中问题，避免成型后出现翘曲、开裂的缺陷，另一方面也能在后续表面堆焊处理时，让焊层能够均匀附着在壳体外表面，不会在棱角位置出现焊料堆积、厚度不均的情况。壳体顶部设置的环形沉孔结构，是为了安装功能按键、

　　指示灯座或者外接接头预留的安装位，沉孔的台阶深度经过精确计算，既可以保证安装后的配件顶面与壳体表面齐平，不会出现突出硌手或者凹陷积灰的问题，也能为密封胶圈预留安装槽位，满足日常作业场景下的防尘、防泼溅要求。在安装边界的设计上，壳体内部预留了均匀分布的螺柱安装位，所有螺柱的位置都避开了外表面的曲面曲率变化较大的区域，防止螺丝锁附时造成外表面出现缩痕，影响最终的外观处理效果；壳体的壁厚采用渐变设计，在握持受力的主区域壁厚适当增加，提升整体的抗摔、抗挤压性能，在边缘非受力区域适当减薄，控制整体部件的重量，适配手持设备的轻量化使用需求。设计过程中针对表面处理的工艺要求做了专门的结构优化，

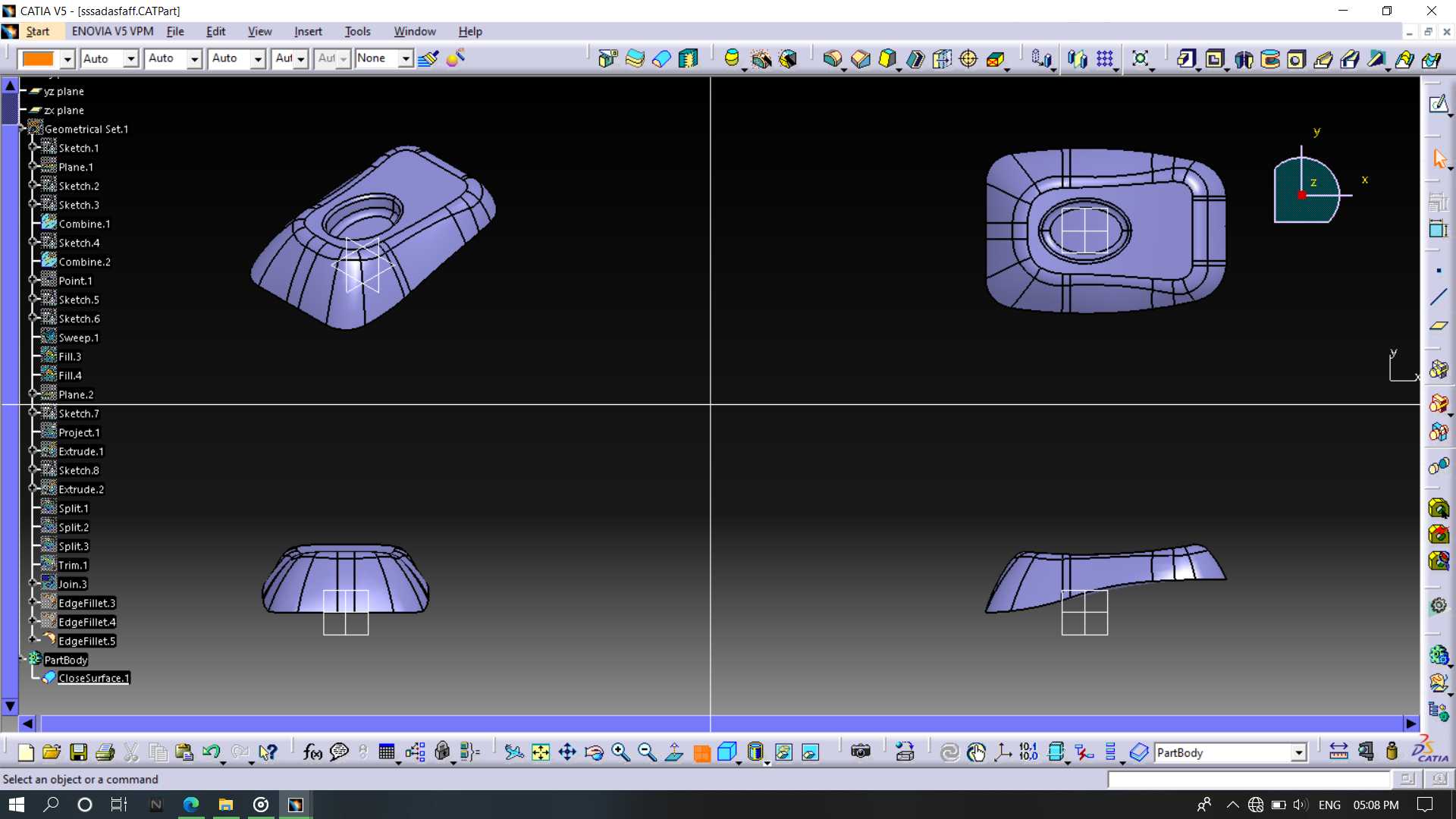

　　所有曲面的曲率变化都控制在堆焊工艺可实现的连续过渡范围内，没有出现曲率突变的折角，避免堆焊后打磨时出现局部打磨过度、基材外露的问题；壳体表面的分型线位置设置在非外观主视面的侧下方，后续处理时可以通过焊层覆盖将分型线痕迹完全消除，提升成品的外观整体性。从实际使用场景的适配性来看，这种结构的壳体能够适应车间、户外等多种复杂作业环境，外表面经过堆焊强化处理后，耐磨性能相比普通塑料壳体提升数倍，即使长期与工具、工作台面发生摩擦，也不会出现表面划痕掉漆的问题；同时流畅的曲面造型贴合人手握持时的掌部弧度，长时间手持操作也不会产生明显的硌压感，降低操作人员的作业疲劳度。在建模过程中，需要重点关注曲面的连续性要求，

　　所有相邻曲面之间都要达到G2以上的连续标准，这样在后续渲染、加工以及表面处理完成后，才不会出现光影扭曲、表面凹凸不平的视觉缺陷；沉孔与壳体主体的衔接位置也要做小圆角过渡，避免堆焊时在衔接位置出现气孔、夹渣的工艺缺陷。另外，壳体的内部空间做了合理的分区，预留了电路板、电池模组以及连接走线的空间，内部的加强筋位置都对应外部的曲面走势设置，筋位厚度控制在壁厚的百分之六十以内，防止筋位对应的外表面出现缩印，影响表面处理后的外观质量。这类结构的设计难点在于平衡外观曲面的流畅性、内部结构的安装空间以及后续表面处理的工艺可行性，不能单纯追求外观的造型独特性而忽略加工实现的难度，也不能只考虑加工便利而牺牲使用手感与防护性能，需要在三者之间找到最优的平衡点。
