异形曲面堆焊结构件三维设计

　　做机械结构设计这么多年，堆焊类异形曲面件的建模一直是容易踩坑的环节，这次的曲面堆焊结构件，最初是在冶金设备的耐磨部件改造项目里接触到的需求。这类部件的应用场景其实覆盖很广，从矿山破碎设备的过流面耐磨强化，到工程机械易损件的表面补焊强化，再到化工设备耐蚀层的堆焊成型，都离不开这类带曲面轮廓的堆焊结构设计。很多刚入行的工程师做这类件的时候，容易只盯着堆焊层的厚度参数，忽略了基体与堆焊层的结合面轮廓匹配，最后做出来的模型要么加工时堆焊层余量不均，要么安装时和周边配合件出现干涉。

　　先从实际用途说起，这个结构件的核心作用是在异形基体表面形成均匀的耐磨/耐蚀堆焊层，替代整体采用高合金材料制作部件，大幅降低制造成本的同时，保证工作面的服役性能。不同于平面堆焊的规则结构，这个部件的基体是连续变曲率的异形曲面，中间带有两个不同直径的安装定位孔，堆焊层沿着曲面外轮廓均匀覆盖，边缘做了平滑过渡处理，避免堆焊层起止端出现应力集中导致的使用中脱落。

　　设计思路上，我当时做这个模型的时候，首先是先确定基体的安装边界：两个定位孔的中心距是根据配套设备的安装座尺寸定死的，不能随意调整，这是整个部件的安装基准，所有曲面轮廓都要围绕这个基准来构建。堆焊层的厚度不是统一取定值，而是根据部件不同位置的磨损速率做了差异化设计——在物料冲刷角度大、磨损速率高的曲面中段，堆焊层厚度比两端厚1.5mm，这样整个部件的磨损寿命能趋于一致，避免局部提前磨损失效。曲面构建的时候没有直接用自由曲面拉造型，而是先提取实际服役时的物料冲刷轨迹线，沿着轨迹线做扫掠成型，保证堆焊层的工作面和物料流向匹配，减少紊流带来的额外磨损。

　　外形尺寸方面，整个部件的最大外轮廓宽度控制在120mm以内，总高度210mm，堆焊层的最小厚度不小于3mm，最大厚度不超过6mm，避免堆焊层过厚导致焊接应力过大产生开裂。安装边界上，两个定位孔的孔径分别是12mm和6mm，孔边到曲面边缘的最小距离不小于8mm，保证安装时螺栓头的压紧面有足够的支撑面积，不会出现压溃情况。堆焊层的边缘和基体的交接处做了R3的圆角过渡，一方面是减少焊接时的应力集中，另一方面也能避免安装时边缘锐边划伤操作人员或者配套密封件。

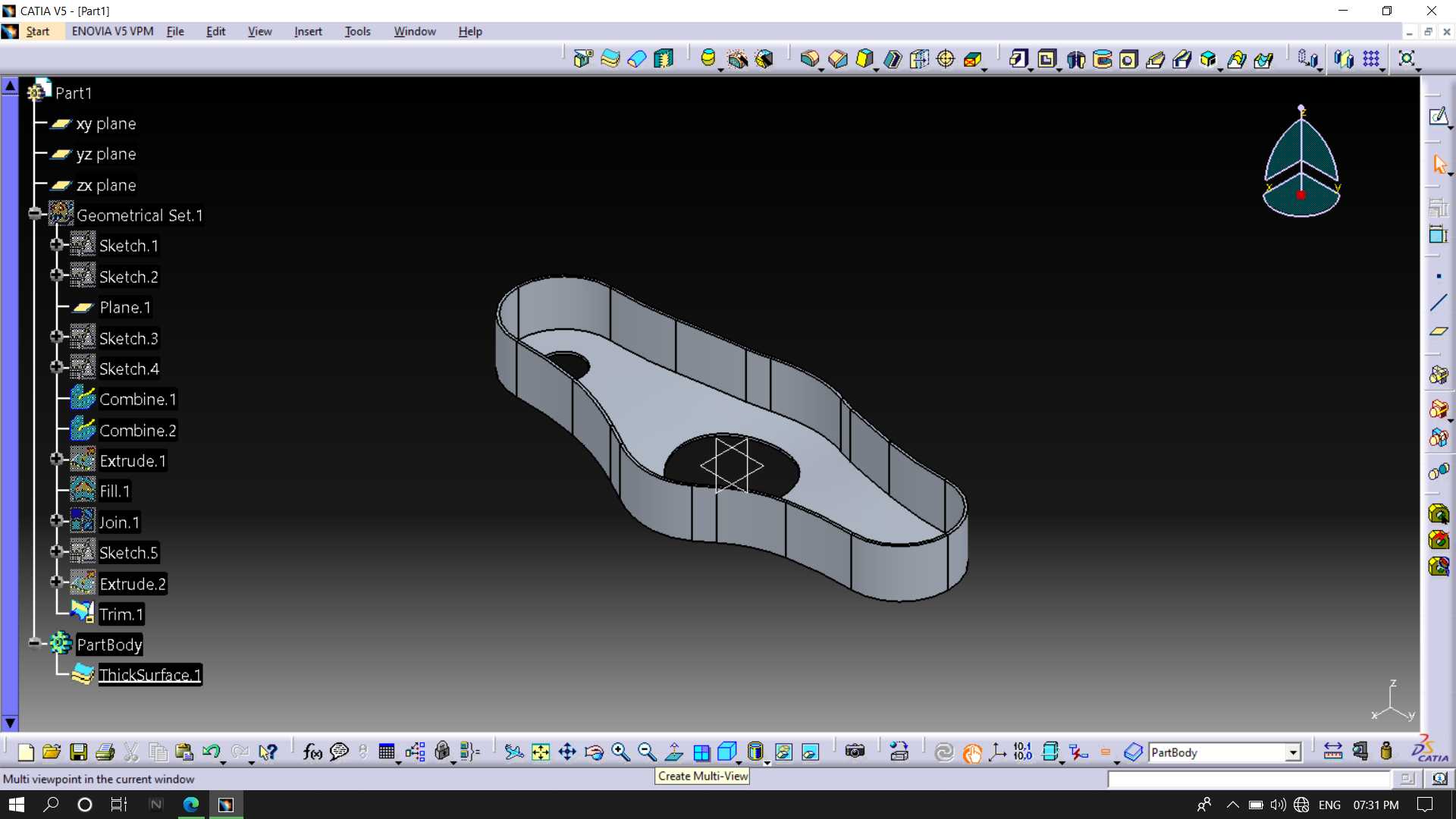

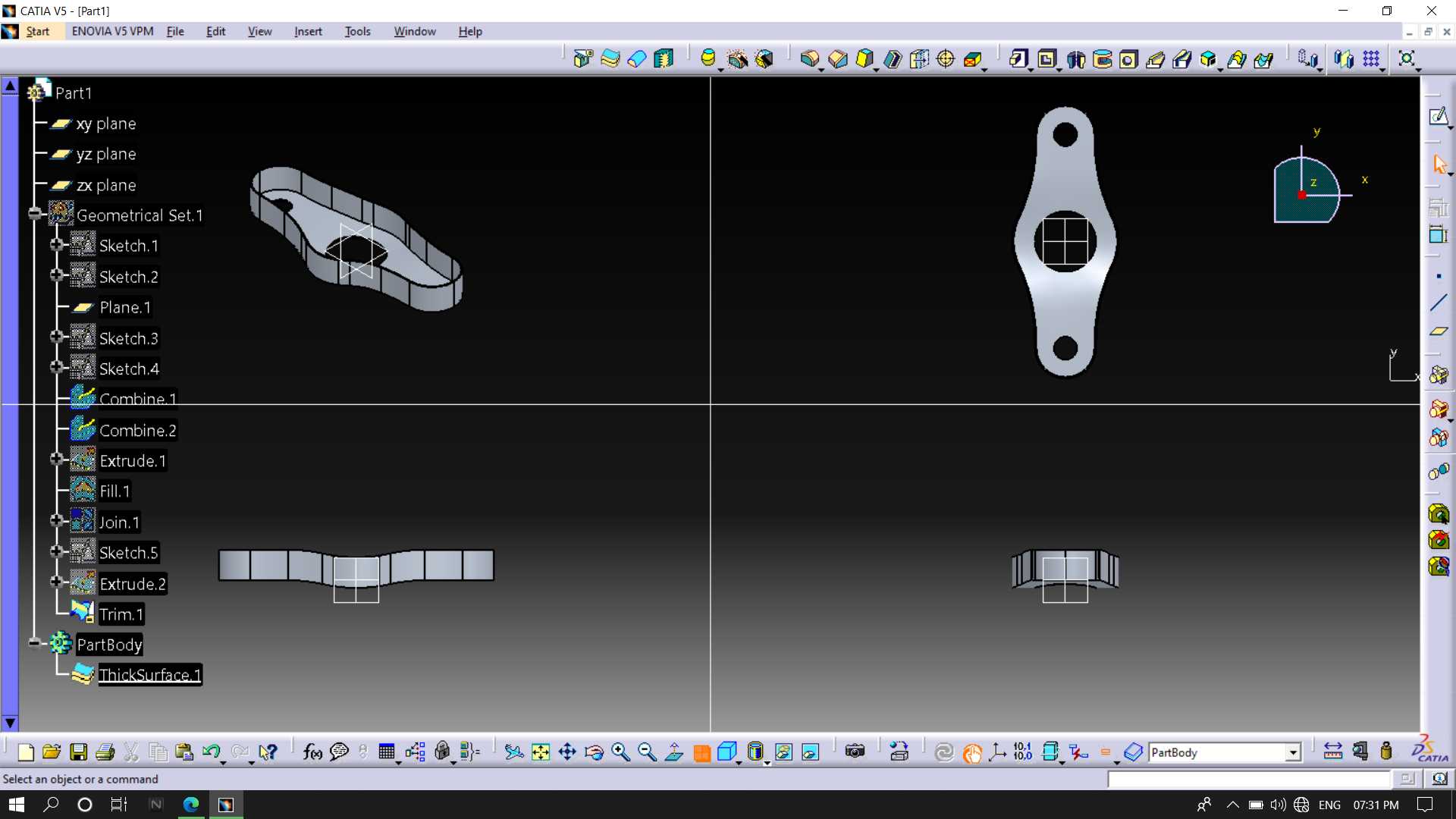

　　实际建模过程中还要考虑加工工艺的可行性，堆焊采用的是CATIA环境下的堆焊模块做路径模拟，提前预判堆焊过程中焊枪的姿态是否会和基体发生干涉，曲面的曲率变化率控制在每10mm弧长曲率变化不超过0.02，保证自动堆焊时焊枪可以平滑移动，不需要频繁调整姿态，提升加工效率。很多人做这类模型的时候容易忽略堆焊后的加工余量，其实堆焊完成后工作面是需要做精整处理的，所以建模时堆焊层的外轮廓要比最终成品尺寸多留0.5mm的加工余量，这个余量要均匀分布在整个曲面上，不能出现局部余量过大或者过小的情况，否则精加工时要么磨不到堆焊层，要么把堆焊层磨穿失去强化作用。

　　从结构可靠性角度，基体和堆焊层的结合面没有做光滑处理，而是在建模时预设了0.2mm的表面粗糙度纹理方向，和堆焊时的焊道方向垂直，提升堆焊层和基体的结合强度，避免使用中堆焊层成片剥落。另外在曲面的弯折位置，特意调整了堆焊层的厚度过渡斜率，避免截面突变带来的应力集中，毕竟这类部件很多是在交变载荷下工作，应力集中位置很容易萌生裂纹，最后扩展导致整个部件失效。

　　做这类工业部件的三维设计，从来不是把外观做的好看就行，每一个曲面的曲率、每一处厚度的变化、每一个圆角的大小，都要对应实际的加工工艺、安装要求、服役工况，脱离了工程实际的模型，哪怕渲染的再精致，到了生产现场也只是一张没用的电子图。这个堆焊结构件的模型，前后调整了七次曲面轮廓，就是为了在保证安装尺寸完全匹配的前提下，让堆焊层的分布最符合实际磨损规律，同时兼顾自动堆焊的加工可行性，减少现场加工的调整工作量。
