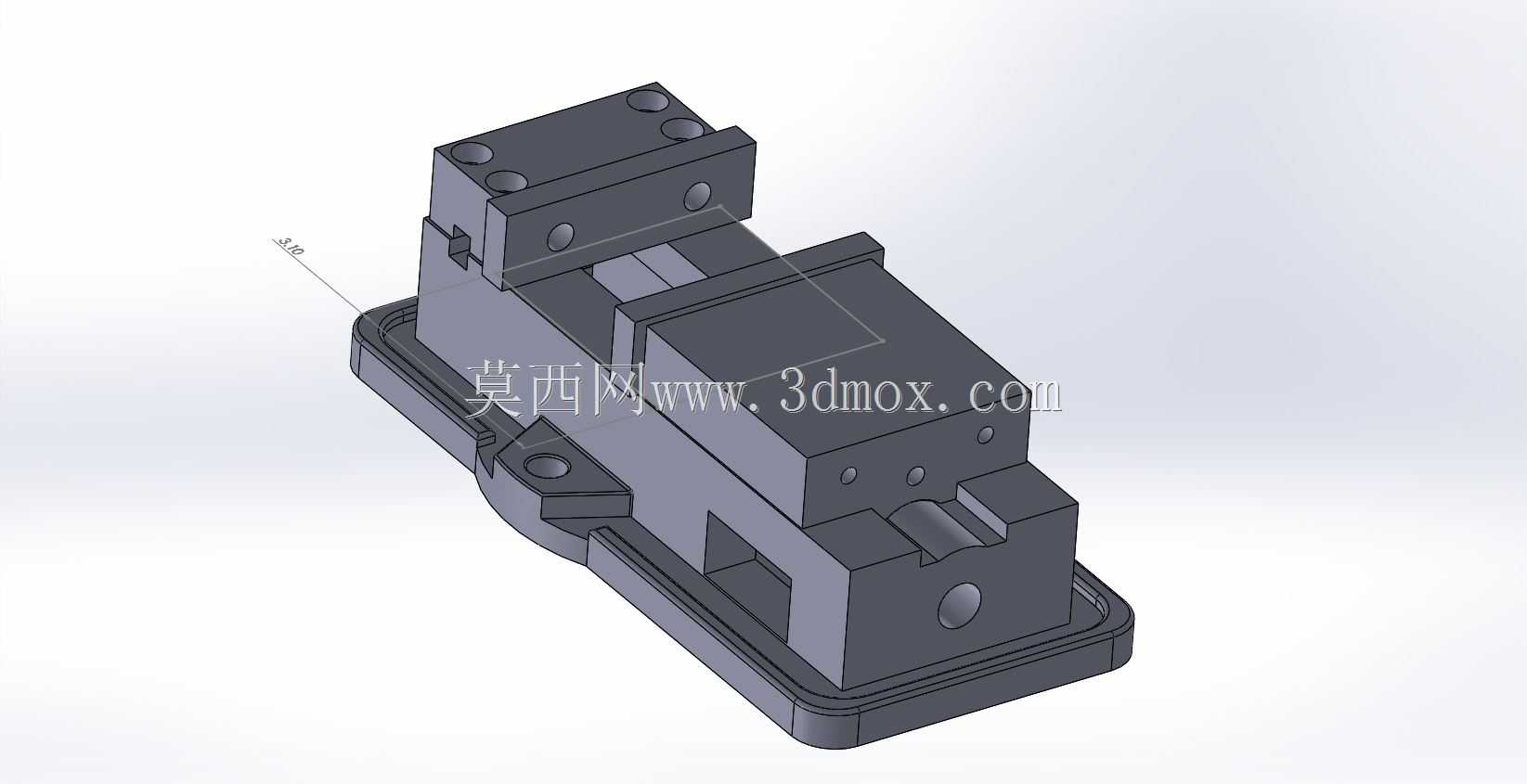

CNC加工台用3英寸精密机用虎钳结构

　　这款3英寸规格的机用虎钳，是专门适配中小型CNC加工工作台的夹紧工装，在数控铣、加工中心的小尺寸零件加工场景中应用十分广泛，日常做铝件小腔体、钢件凸轮廓体、塑胶样件的铣削、钻孔、铰孔工序时，都能靠它完成工件的牢靠装夹，避免加工过程中工件出现位移、振颤导致的尺寸超差或崩刀问题。从实际使用场景来看，它的钳口开度适配3英寸范围内的工件夹持，既可以装夹规则的方块、圆棒类坯料，也能配合定制软爪装夹异形轮廓的半成品件，在小型零件打样、小批量零件加工的工位上，这类虎钳的装夹效率比通用压板高不少，不需要反复在工作台上找正压点，单次装夹的找正时间能缩短六成以上。

　　从功能特性上看，它采用固定钳身加活动钳身的经典结构，底部带一体化的安装定位边，能直接卡在CNC工作台的T型槽内完成快速定位，不需要额外做定位靠山；钳身整体做了加厚的刚性设计，夹持状态下能承受常规铣削的轴向切削力，不会出现钳口上扬的问题；传动部分采用丝杆进给结构，进给行程覆盖全开度范围，夹紧时的力传递直接，转动丝杆手柄就能平稳带动活动钳身进给，不会出现卡顿、爬行的问题，夹持力的大小可以通过手柄的转动力矩直观控制，针对薄壁类零件还能通过控制力矩避免夹伤工件变形。

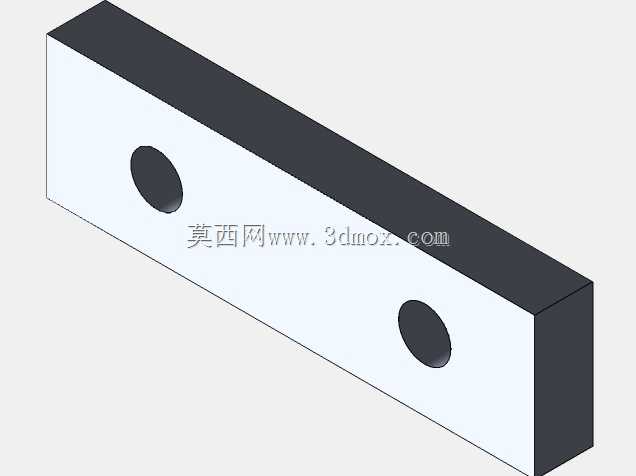

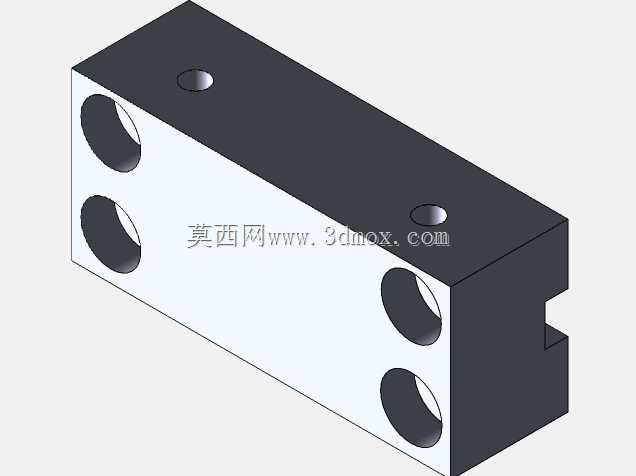

　　设计思路上，这款虎钳没有冗余的复杂结构，所有部件都围绕装夹刚性、操作便捷性两个核心需求做排布：固定钳身和底座做了一体化的结构设计，减少了装配环节的累积误差，同时提升了整体的结构刚性；活动钳身和钳身导轨的配合面做了足够长度的导向设计，进给过程中不会出现偏摆，保证两个钳口的平行度始终维持在装夹精度要求范围内；钳口板采用可更换的设计，磨损后可以直接拆卸更换，不需要整体报废钳身，日常维护成本很低；值得注意的是，这款虎钳的结构设计专门针对凸轮类零件的建模装夹做了适配，夹持位置避开了凸轮轮廓的加工走刀路径，不会出现刀具和钳身干涉的问题，不过结构本身不包含六角螺钉轴这类附属配件，使用时需要根据实际装夹需求搭配对应的标准紧固件。

　　从安装边界和外形尺寸来看，它的整体底座尺寸适配常规中小型CNC工作台的T型槽间距，安装时只需要用对应规格的T型螺栓穿过底座的安装沉孔就能完成固定，底座的底面做了全平面的精磨处理，和工作台面的贴合度好，装夹后不会出现翘曲；钳身的整体高度控制在合理范围内，装夹工件后刀具的悬伸长度不需要额外加长，能有效提升加工时的刀具刚性，减少振刀纹的产生；钳口的高度适配常规小零件的装夹高度，既不会因为钳口过低导致工件夹持不稳，也不会因为钳口过高遮挡加工路径。在实际建模和选型过程中，需要注意它的活动钳身最大伸出量，装夹超长工件时要提前核算夹持余量，避免丝杆行程到极限位置后出现夹持力不足的问题；同时导轨配合面的间隙在建模时要预留合理的装配公差，保证活动钳身滑动顺畅的同时，不会出现过大的间隙影响夹持精度。
