机加工用精密台虎钳结构三维设计

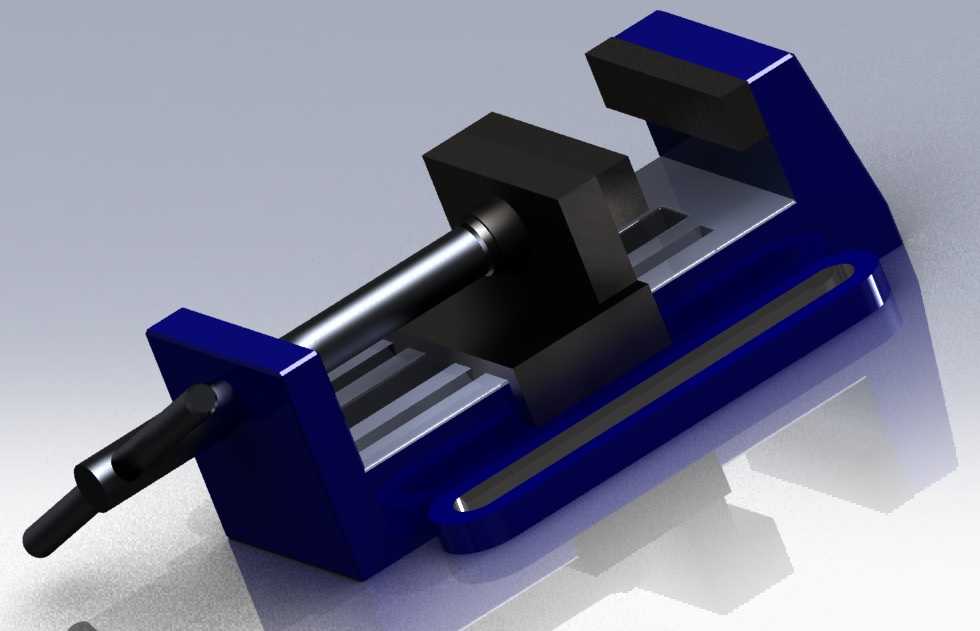

　　在常规机械加工、钳工装配、小型工件检测的作业场景里，台虎钳是工位上出现频率极高的基础工装，不管是台式钻床的进给定位、铣床的小型工件夹持，还是手工锉削、攻丝、零件修配环节，都需要依靠这类夹紧装置提供稳定的装夹基准，避免工件在受力过程中出现位移、翘曲，直接影响加工精度与操作安全。这款虎钳的整体结构采用经典的固定钳身搭配活动钳身布局，固定钳身作为整个装置的承载基座，底部预留了与工作台面连接的安装边界，可通过螺栓压紧的方式固定在钳工台或者机床辅助工作台上，安装时需要保证钳口工作面与作业人员的操作方向垂直，预留足够的手柄操作空间，避免转动丝杠时与周边设备、工装产生干涉。活动钳身通过导轨结构与固定钳身配合，导轨面采用矩形贴合设计，

　　配合间隙经过合理控制，既保证活动钳身可以沿轴向顺畅滑动，又能在夹紧受力时减少钳口的上抬量，避免工件被夹起导致定位失准。钳口部分采用可拆卸式的硬钳口设计，钳口表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，也可以更换铜质、铝质或者尼龙材质的软钳口，避免装夹过程中夹伤工件已加工表面，钳口的开合行程覆盖了常规小型零件的装夹尺寸范围，可满足大部分钳工工位、小型机加工工位的通用装夹需求。丝杠传动结构是这款虎钳实现夹紧动作的核心，丝杠与活动钳身内部的螺母配合，通过转动端部的手柄带动活动钳身沿导轨往复移动，丝杠的螺距选择兼顾了夹紧行程的调节效率与夹紧力的输出，转动手柄时可以快速调整钳口间距，

　　接近工件表面后继续施加力矩即可获得足够的夹紧力，丝杠与固定钳身的连接部位设置了止推结构，承受夹紧时的轴向反作用力，避免长期受力导致结构变形。从设计思路上看，这款虎钳没有采用复杂的附加功能结构，所有结构都围绕装夹稳定性、操作便捷性、长期使用的耐用性展开，整体外形紧凑，不会占用过多的工作台面空间，固定钳身的底座部分做了加强筋结构设计，在承受大夹紧力或者加工冲击载荷时，可以分散应力集中点，避免钳身出现开裂变形。在实际使用场景中，这类虎钳不仅可以单独作为工位工装使用，也可以作为组合夹具的基础单元，搭配角度垫铁、V型块等辅助装夹配件，完成轴类、套类、异形小零件的定位装夹，比如在小型零件的钻孔作业中，将虎钳固定在钻床工作台面上，

　　调整工件位置使钻孔中心与钻头轴线重合，夹紧后即可完成稳定进给，不需要人工扶持工件，大幅提升操作安全性。在装配作业中，虎钳可以夹持工件完成销钉压装、螺栓紧固、零件修整等操作，钳身的结构刚度足够承受装配过程中的敲击、压装冲击力，不会因为受力出现移位。设计过程中对各运动部件的配合间隙做了合理预留，考虑到长期使用会出现磨损，导轨面、丝杠螺母副的磨损量可以通过定期调整来补偿，延长整个工装的使用寿命，所有棱角位置都做了倒角处理，避免操作过程中划伤操作人员，手柄部分采用圆滑过渡的杆状结构，转动时受力均匀，不会出现硌手的情况。针对不同的安装场景，这款虎钳的底座安装孔位间距符合常规钳工台、机床辅助工作台的通用安装尺寸，不需要额外加工转接板即可完成固定，钳身的整体高度经过优化，装夹工件后工件的中心高度与常规作业的操作高度匹配，减少操作人员长时间作业的疲劳感。在三维建模过程中，所有配合面的尺寸公差、形位公差都按照工装夹具的通用设计标准做了对应设置，活动钳身与导轨的配合面、钳口的安装定位面、丝杠的安装同轴度都有明确的精度要求，保证加工装配后的虎钳活动顺畅、夹紧可靠，钳口闭合时上下边缘的平行度满足机加工装夹的精度要求，不会出现钳口歪斜导致工件装夹角度偏差的问题。
