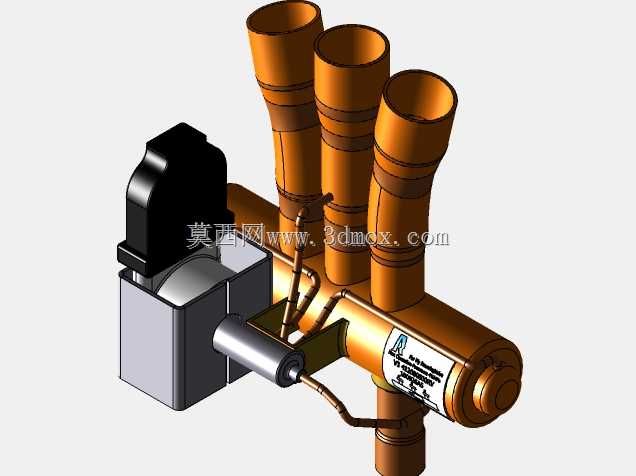

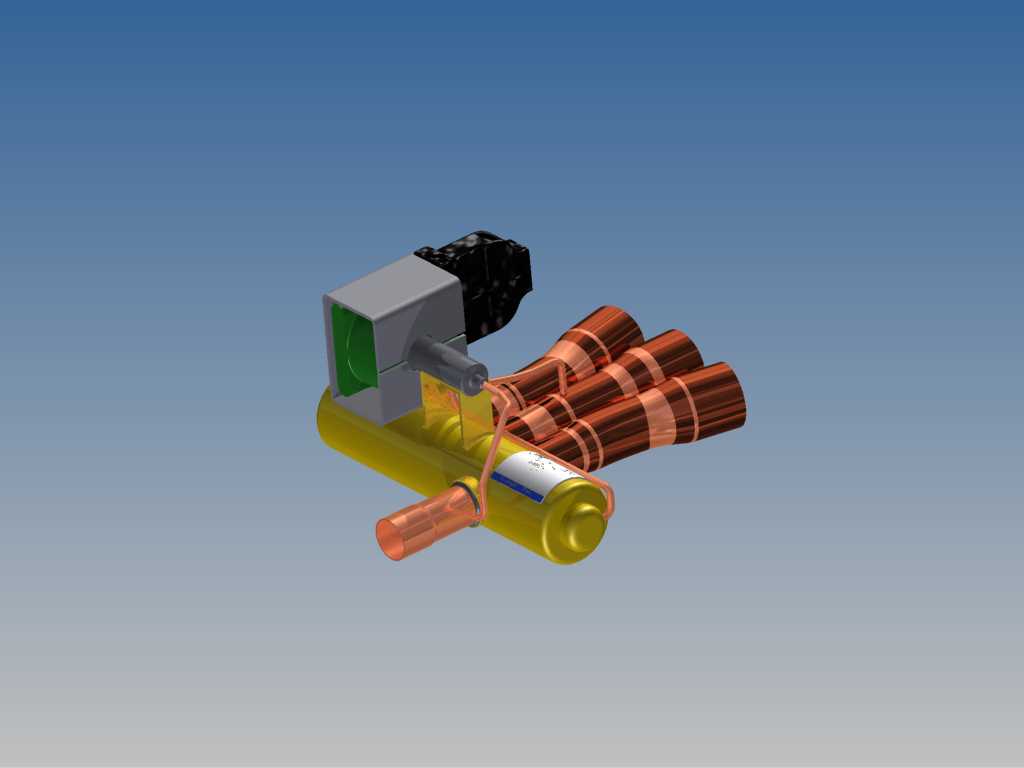

制冷系统用RANCO型四通换向阀结构

　　在商用制冷、中小型热泵机组的流体回路设计中，四通换向阀是决定系统冷热模式切换的核心部件，这款RANCO型四通阀的三维结构，完整还原了量产阀件的装配逻辑与接口布局，能直接为制冷系统的管路排布、阀件选型提供具象的结构参考。从实际应用场景来看，这类四通阀普遍适配5-15匹的风冷热泵、商用冷藏冷冻机组，通过改变制冷剂的流动方向，实现制冷、制热模式的无拆管切换，替代早期系统需要手动拆装管路换向的繁琐操作，也避免了人工切换带来的制冷剂泄漏风险。

　　从功能特性上看，该阀件集成了主阀体、电磁导阀、连接管路三个核心部分，主阀体采用黄铜锻压成型，内部设置带密封端面的滑块结构，依靠系统高低压差驱动滑块位移，完成四个主通路的通断组合；侧装的电磁导阀负责接收电控系统的换向信号，通过导阀内部的小通路切换，改变主阀两端的压力差，驱动主滑块完成换向动作，这种先导式结构不需要大推力的电磁执行机构，就能驱动大口径主阀完成换向，适配制冷系统大流量制冷剂的通断需求。外露的三根紫铜连接管对应系统的压缩机排气、回气接口，以及室内、室外换热器的连接端，管路端部预留了钎焊操作的装配余量，管身的弯折角度完全匹配量产机组的常见管路走向，能减少现场安装时的管路弯折工作量，降低管路应力集中导致的焊口泄漏风险。

　　设计思路上，这款阀件的结构完全围绕制冷系统的实际工况做适配：主阀体的圆柱形流道做了平滑过渡处理，减少制冷剂换向过程中的流阻损失，避免流道突变带来的系统噪音与压损；电磁导阀的安装位置做了避让设计，不会与周边的管路、钣金支架产生安装干涉，导阀的接线端朝向阀体侧上方，方便现场接线操作，也能避免凝露水顺着接线流入线圈引发绝缘故障；阀体底部的固定支脚预留了标准安装孔位，孔位间距匹配行业通用的阀件安装支架尺寸，不需要重新设计定制支架就能直接替换同规格的其他品牌四通阀，降低售后替换的适配成本。

　　从安装边界来看，该阀件的主阀体通径适配16mm的制冷管路，整体安装长度控制在220mm以内，阀体最大外径65mm，导阀突出阀体的高度为78mm，安装时需要预留至少30mm的周边操作空间，方便完成钎焊、接线以及后期的检修操作；管路接口的同心度控制在0.1mm以内，能保证与系统管路对接时不错位，减少钎焊时的焊料填充缺陷；阀体的安装姿态要求主阀体保持水平，导阀线圈向上，倾斜角度不能超过15度，避免内部滑块因重力偏移导致换向卡滞，这一点在三维模型的结构布局上也做了对应体现，支脚的安装面与主阀体轴线保持平行，能直接指导安装支架的平面度设计。

　　在实际的系统设计中，这类四通阀的选型需要匹配系统的制冷剂流量、压缩机排气压力，这款结构的流道设计能兼容R22、R410A等主流制冷工质，最高工作压力可达4.2MPa，满足常规商用制冷系统的压力工况要求；阀件内部的密封件采用耐低温、耐制冷剂腐蚀的氢化丁腈橡胶材质，在-30℃到120℃的工作温度区间内都能保持可靠的密封性能，不会因为长期接触制冷剂出现溶胀、硬化导致的内漏问题。很多刚接触制冷系统设计的工程师容易忽略阀件的安装空间预留，通过这个三维结构就能直观判断阀件与周边压缩机、换热器、管路的安全距离，避免出现装配时阀件与其他部件干涉，不得不重新调整管路走向的问题，也能提前核算管路的弯折半径，保证制冷剂流动顺畅，减少系统的压损，提升整体制冷效率。
