五联手动多路液压滑阀组结构设计

　　这款五联手动滑阀组属于液压系统中的方向控制元件，主要应用在中小型工程机械、农业装备、矿山辅助设备以及小型起重搬运设备的液压回路中，负责对多个执行元件的动作方向进行独立切换控制，常见于需要手动操控多组液压动作的场景，比如小型装载机的动臂、铲斗、转向辅助动作控制，或者农用收割机的割台升降、拨禾轮调节、卸粮筒摆动等多回路独立操控场景，也可用于固定式液压工装的多工位动作切换，在没有电控信号接入的野外作业设备上应用尤为广泛。

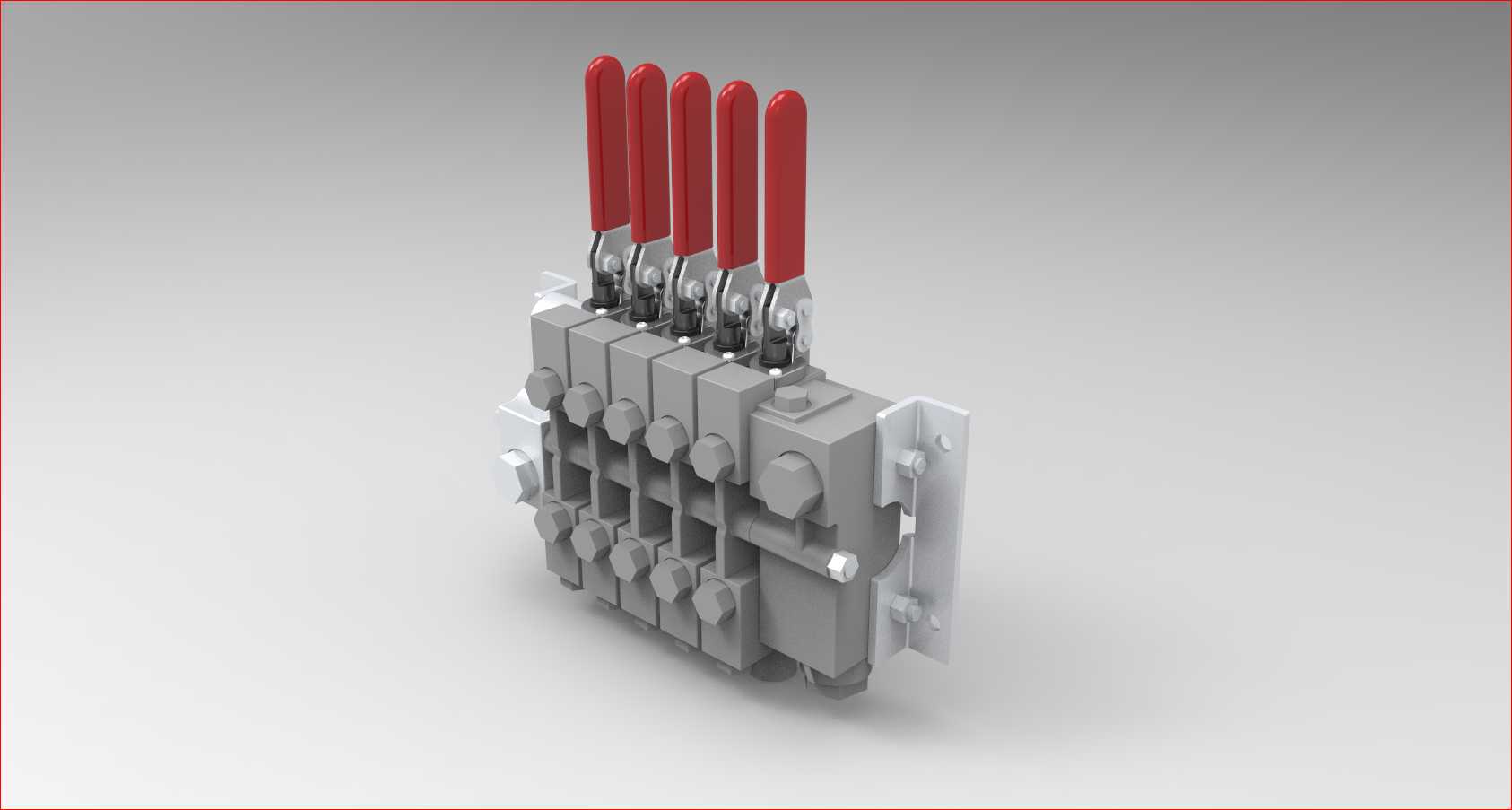

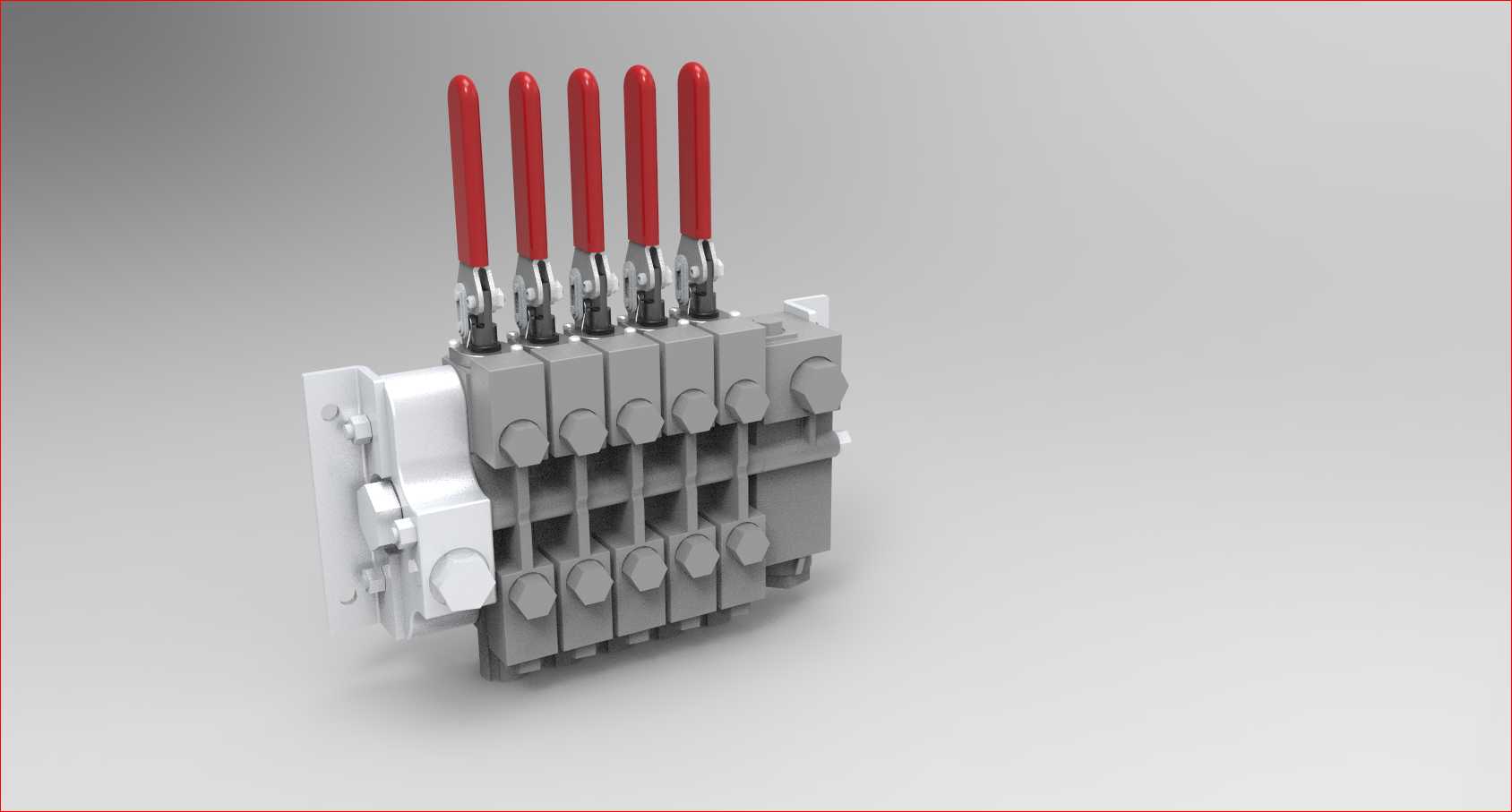

　　从结构设计来看，该阀组采用整体式联阀结构，五片阀片通过螺栓紧固拼接为整体，进油口与回油口设置在阀组的端侧，每一片阀对应一路独立的三位四通机能换向回路，操作端采用带红色绝缘防滑手柄的杠杆式手动操纵机构，手柄通过铰接销轴与阀杆顶端连接，扳动手柄时可带动阀杆在阀体内做轴向滑动，通过阀杆上的环形沉割槽与阀体内油道的对位变化，实现压力油与执行元件不同腔室的通断切换，中位时各工作油口封闭，执行元件保持锁止状态，同时压力油可通过中位通道直接回油，减少系统空流损耗。

　　设计过程中首先考虑了手动操作的人机工程特性，手柄的长度经过力矩匹配，确保在系统额定工作压力下，操作人员扳动手柄的作用力控制在普通人可轻松操作的范围内，红色的手柄套采用耐油橡胶材质，既可以在油污环境下提供足够的摩擦力避免打滑，也能在复杂设备布局中快速识别操作位置，相邻手柄之间预留了足够的操作间隙，避免扳动某一手柄时误触相邻操作杆。阀组的安装侧设置了带安装孔的法兰连接板，可直接通过螺栓固定在设备的机架安装面上，安装面的平面度要求控制在0.1mm以内，避免安装时阀片受挤压产生变形导致阀杆卡滞。

　　油口的连接尺寸采用通用液压管路连接标准，工作油口、进油口、回油口的通径匹配10-16L/min的额定流量，适合中小型液压系统的流量需求，阀片之间的密封采用耐油橡胶O型圈，在拼接紧固后可实现各油道之间的密封隔离，避免不同压力等级的油道之间发生内泄。阀杆与阀体之间的配合间隙控制在0.008-0.015mm之间，既保证阀杆滑动顺畅无卡滞，又能将内泄量控制在允许范围内，每片阀的顶端都设置了弹簧复位机构，松开手柄后阀杆可自动回到中位位置，切断执行元件的压力油供给，避免操作人员松手后执行元件持续动作引发安全风险。

　　在实际应用中，该阀组可根据设备的动作需求选择不同的阀杆机能，比如控制升降动作的阀片可选用带有浮动位置的机能，允许执行元件在外力作用下自由浮动，适配场地不平工况下的作业需求，控制夹紧类动作的阀片则可选用中位锁止机能，确保夹紧状态下不会因为内泄出现压力下降。阀组的整体外形紧凑，五联结构的总宽度控制在200mm以内，高度方向包含手柄的总高度在280mm左右，安装法兰上的四个安装孔采用对称布局，可适配不同方向的安装需求，阀体采用铸铁材质铸造后加工，具备足够的强度承受液压系统的压力冲击，在21MPa的额定工作压力下可长期稳定工作，峰值压力可承受31.5MPa的短时冲击，满足野外作业设备常见的压力波动工况。

　　建模过程中对阀组内部的油道走向做了简化还原，既保留了内部流道的结构特征，也对非关键的铸造圆角、工艺倒角做了适度简化，方便后续做液压系统的装配干涉检查、操作空间模拟验证，也可用于设备操作培训的结构演示，帮助维护人员快速理解阀组的工作原理与拆装顺序。
