RM型柴油滤清器环形拆装扳手结构设计

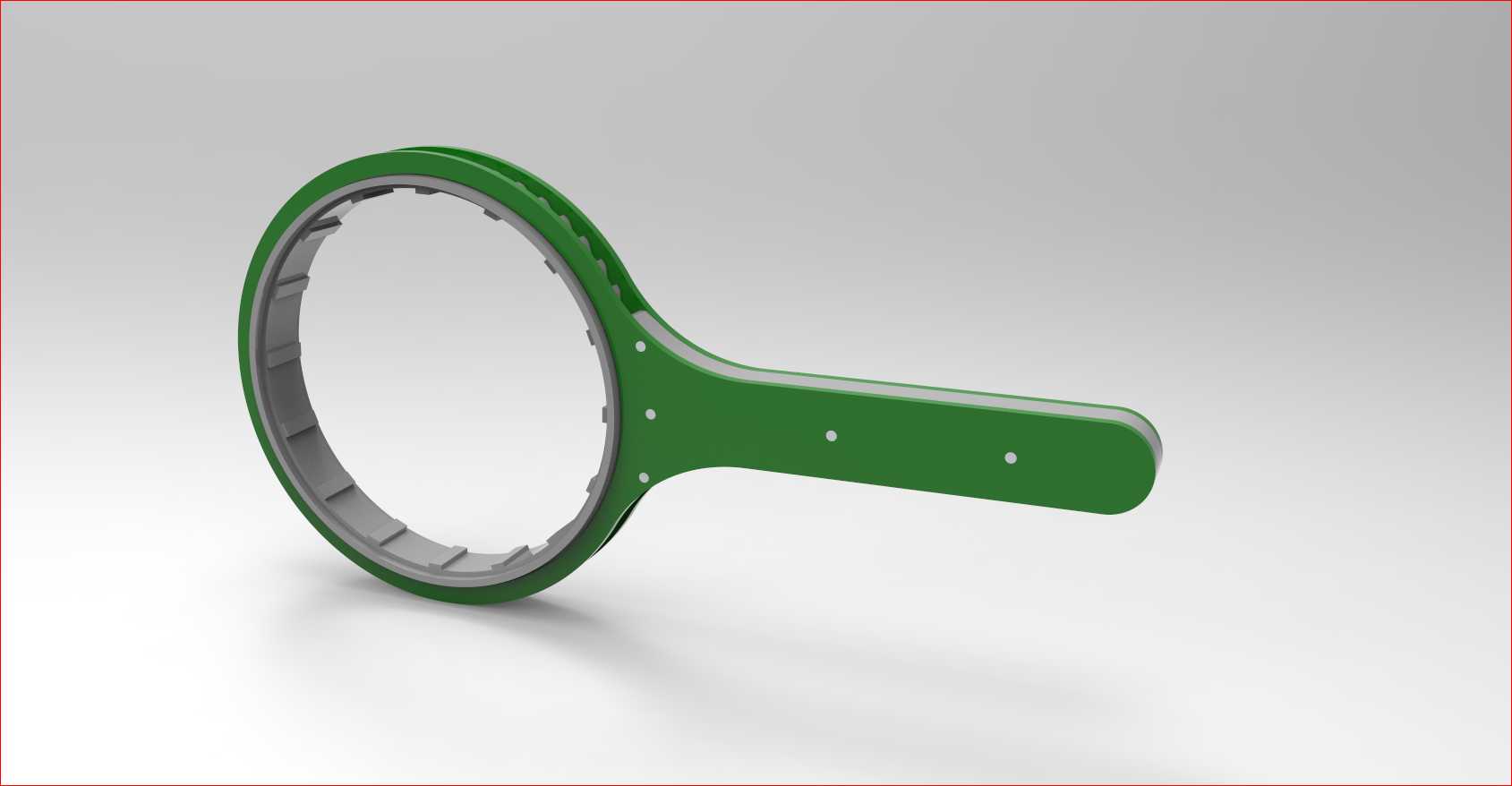

　　在商用车、工程机械、农用动力机械的日常维保作业场景中，柴油滤清器的定期更换是燃油系统养护的核心工序，这类滤芯外壳多为薄壁冲压旋装结构，安装时需要按照规定扭矩拧紧，拆卸时又因为长期受油污侵蚀、温度交变影响容易和底座粘连，徒手施力很难完成拆装，甚至会因为受力不均导致外壳变形、燃油泄漏，这就需要专用的环形扳手来匹配作业需求。这款RM型柴油滤清器扳手就是针对这类旋装式柴油滤芯的拆装需求设计的手动工具，整体采用环形卡箍加一体式手柄的结构，没有额外的活动铰接部件，结构刚性更强，施力时不会出现铰接部位松旷导致的打滑问题。环形工作端的内侧做了分段式的卡齿结构，卡齿的齿形角度经过匹配设计，刚好能卡入柴油滤清器外壳表面的滚压加强筋槽内，

　　作业时整个环形圈可以完整包覆滤芯的上端圆周，施力时载荷均匀分布在整个滤芯外壳的圆周面上，不会像普通三爪扳手那样因为局部应力集中压瘪薄壁滤芯外壳，也不会出现卡接不牢打滑刮伤外壳表面的问题。从设计思路上看，这款扳手优先考虑了维保场景的操作便利性，手柄和环形工作端采用平滑过渡的一体式连接结构，连接部位做了圆弧加厚处理，避免应力集中导致的手柄断裂问题，手柄表面做了平直的握持段，上面预留的三个小孔是防滑包覆层的固定孔，后期可以包覆橡胶或者橡塑材质的防滑套，在手上沾有柴油、机油的情况下也能稳定握持，不会出现脱手的情况。环形工作端的外径尺寸匹配对应型号RM柴油滤清器的外径，卡齿的内径比滤芯外壳的外径小0.2-0.3mm，

　　依靠卡齿的卡接实现周向固定，不需要额外的锁紧机构，作业时只要将扳手从滤芯端部套入，推到卡齿完全卡入滤芯的加强筋位置，就可以扳动手柄完成拆装，操作步骤简单，在发动机舱布局紧凑、操作空间狭小的场景下，不需要太大的操作空间就能完成作业，相比链式扳手、带式扳手的占用空间更小，适配性更强。从安装边界来看，这款扳手的环形工作端厚度控制在12mm以内，套入滤芯时只需要滤芯上端距离周边管路、部件有15mm以上的轴向间隙就可以顺利套入，手柄长度经过扭矩匹配设计，长度为180mm，普通人手部施力时可以输出30-40N·m的扭矩，刚好满足旋装式柴油滤清器的安装扭矩要求，不会因为手柄过长导致施力过大拧坏滤芯底座密封圈，也不会因为手柄过短导致扭矩不足、

　　滤芯拆卸困难。手柄的边缘全部做了倒圆角处理，没有尖锐的棱角，在狭小空间作业时不会刮伤周边的管线部件，也不会划伤操作人员的手部。在实际维保作业中，这类专用扳手相比通用可调扳手的作业效率能提升60%以上，尤其是在批量更换柴油滤芯的车队维保场景下，不需要反复调整扳手的卡接尺寸，套入即可作业，而且卡接稳定不会打滑，能有效避免因为拆装不当导致的滤芯损坏、燃油泄漏问题，降低维保作业的返工率。设计过程中针对环形卡齿的受力做了结构校核，卡齿的根部做了R角过渡，反复施力时不会出现齿根断裂的问题，整体结构采用一体冲压成型工艺，生产工艺简单，成本可控，适合作为柴油机维保的标配手动工具，适配所有对应尺寸的RM系列旋装式柴油滤清器，不管是车用柴油机、发电机组柴油机还是农用机械柴油机，只要滤芯外径尺寸匹配都可以使用，不需要额外的转接配件。
