角式安装液压马达连接固定支架结构

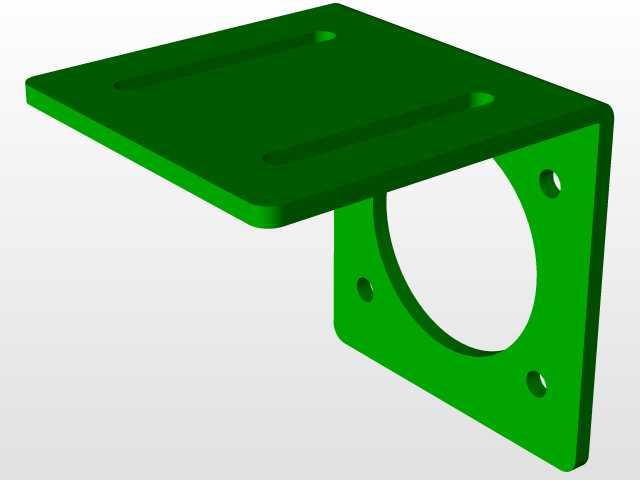

　　在液压传动系统的现场布设环节，动力元件的安装可靠性直接决定整套回路的运行稳定性，这类角式结构的液压马达固定支架，主要适配输出轴垂直于安装基面的布设场景，常见于小型工装液压站、自动化线液压执行单元、移动式液压机具的动力端装配场景。不同于常规的平板式安装座，该支架采用L型一体折弯式的承载结构，水平安装面开设两条平行的长圆形调节槽，可在安装时沿槽体方向调整马达的轴向位置，抵消安装基面的加工误差，也能适配不同轴距的传动对接需求，避免刚性安装时出现的轴系别劲问题，减少输出轴密封件的偏磨损耗。垂直承载面开设大直径中心过孔，孔径尺寸匹配液压马达的前端定位止口，安装时马达前端止口可直接嵌入该孔完成径向定位，无需额外加工定位销孔，

　　垂直面周边均匀分布的三个螺栓过孔，对应液压马达法兰端的安装孔位，可通过螺栓将马达法兰面与支架垂直面完全锁紧，保证马达输出轴的轴线与支架安装基准保持垂直。从设计逻辑来看，该支架的水平安装面厚度大于垂直承载面，是因为水平安装面需要承担整套马达的自重以及运行时的轴向反作用力，加厚处理可避免长期受载后出现安装面翘曲变形；垂直面与水平面的折弯处采用圆弧过渡结构，而非直角焊接，既可以消除折弯处的应力集中点，也能避免焊接结构带来的焊接变形、焊缝开裂隐患，一体结构的抗振性能远优于拼焊式支架，更适配液压马达运行时带有的高频微幅振动工况。实际安装作业时，水平基面的固定螺栓可穿过长槽将支架固定在设备机架的预设安装位，

　　长槽的调节行程可覆盖同系列不同规格液压马达的安装位置偏差，无需在机架上重新配钻安装孔，能大幅缩短现场改装的作业周期。垂直面的中心过孔与马达止口采用间隙配合设计，装配时可轻松将马达推入定位，锁紧螺栓后依靠法兰面的静摩擦力承担扭矩反力，过孔不承担径向载荷，避免长期受载后孔位出现椭圆变形。支架的所有安装孔边缘均做了倒角处理，既可以去除加工毛刺避免划伤安装人员，也能在穿装螺栓时起到导向作用，提升装配效率。在液压机具的实际应用场景中，这类支架常被用于小型液压绞车、液压回转工作台、窄空间液压传动单元的动力端固定，因为L型结构可以充分利用设备的角落空间，将马达布置在机架的侧立面，节省安装面的正向空间，适配设备紧凑化的设计趋势。

　　支架的表面做了氧化防锈处理，可适应车间多油污、多潮气的工作环境，避免长期使用后出现锈蚀导致螺栓拆卸困难。从安装边界来看，水平安装面的长槽中心距适配常规的20-30规格的安装螺栓，垂直面的安装孔分布圆直径匹配小排量轴向配流液压马达的法兰尺寸，中心过孔直径可容纳马达的输出轴以及联轴器的安装空间，不会出现轴系与支架干涉的问题。设计时还特意将垂直面的外侧边缘做了小尺寸倒角，避免安装时边缘与马达法兰面的密封胶圈发生剐蹭，保证密封面的贴合度。在传动对接时，支架的定位基准可直接作为轴系对中的基准面，打表找正时可直接以水平安装面和垂直安装面为基准，快速调整马达输出轴与从动轴的同轴度，相比无定位基准的焊接支架，对中作业的效率可提升40%以上，也能减少因对中偏差导致的联轴器弹性体过早损耗、轴承发热等问题。对于长期运行的液压系统来说，这类一体结构的安装支架不存在焊缝疲劳开裂的风险，维护时只需定期检查固定螺栓的预紧力即可，无需做焊缝探伤等额外维护作业，能降低设备的全生命周期维护成本。在一些移动式液压设备上，比如小型液压搬运车、便携式液压开孔机的动力单元，这类支架的轻量化结构也能减少设备的整体自重，同时保证足够的承载刚度，不会因为设备移动时的冲击载荷出现支架变形，导致马达移位。
