汽车运输用皮带系紧箱结构设计

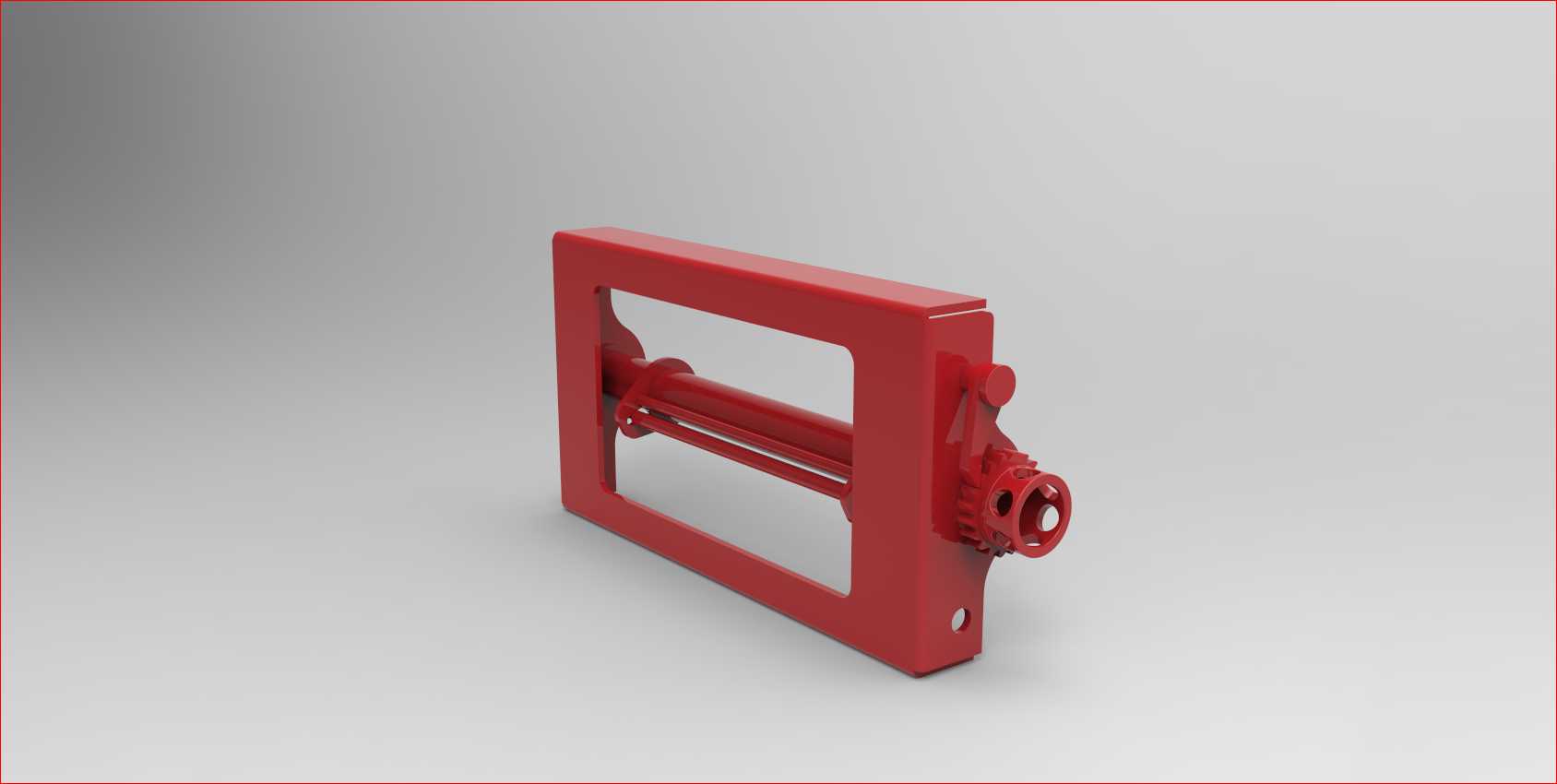

　　在公路货运场景里，货运车辆货厢内的货物固定始终是影响运输安全的核心环节，松散的货物在急刹、颠簸、转弯工况下极易发生移位、倾覆，甚至冲出货厢引发道路安全事故，皮带系紧箱作为货厢内柔性绑带的收束张紧核心部件，直接决定了货物捆扎的可靠性与操作便捷性。不同于外露式的棘轮拉紧器，这款框架式系紧箱采用封闭式外框结构，主体为矩形镂空铸钢框架，整体采用红色防锈涂装，适配货厢侧边的预埋安装位，安装时可通过框架侧边的两个定位孔完成螺栓固定，安装后框架整体嵌入货厢边梁预留槽内，不会突出货厢内壁造成货物刮擦，也避免了装卸货时外力碰撞导致的结构损坏。

　　从功能逻辑上看，该部件核心承担皮带收卷、张紧锁止、松脱释放三个核心功能，框架内部横向布置的卷轴用于缠绕扁平编织绑带，卷轴一端集成了棘轮锁止结构，侧边的拨杆为锁止控制件：当向外拉动绑带时，棘轮结构单向转动允许绑带抽出，抽出至合适长度后，卷轴在内部卷簧的作用下始终保持对绑带的回拉力，此时棘轮卡爪自动卡入棘轮齿槽，锁止卷轴反向转动，保证绑带捆紧货物后不会松脱；需要释放绑带时，扳动侧边的红色拨杆，卡爪脱离棘轮齿槽，卷轴在卷簧作用力下自动回转，将多余长度的绑带匀速收回框架内，避免绑带散落在货厢内造成缠绕、绊倒操作人员的隐患。

　　设计过程中首先考虑了货厢安装的边界限制，整体框架的外轮廓尺寸适配主流轻卡、重卡货厢边梁的标准安装槽宽度，框架厚度控制在边梁壁厚的允许范围内，不会超出货厢外廓尺寸，满足车辆年检的外廓尺寸要求。卷轴的直径经过反复校核，既保证了绑带收卷时的弯曲半径不会过小，避免长期弯折导致绑带纤维断裂、强度下降，也控制了整体结构的体积，不会占用过多货厢内部空间。棘轮齿的齿形采用不对称设计，承载面为垂直于棘轮转动切线的直面，保证受拉时卡爪不会滑脱，非承载面为斜面，在收卷绑带时卡爪可以顺畅滑过齿面，不会出现卡滞、异响。

　　框架的镂空设计一方面是为了减轻部件自重，降低车辆的整备质量，另一方面可以让操作人员直观观察内部绑带的收卷状态，及时发现绑带缠绕、磨损、断裂的隐患，提前进行维护更换。侧边的拨杆长度经过人体工程学优化，操作人员佩戴劳保手套时也可以轻松扳动，拨杆表面做了防滑纹理处理，沾附泥水、油污时也不会打滑。卷轴端部的通孔用于固定绑带的端头，绑带穿入后通过压铆金属扣完成固定，连接强度可以满足额定张紧力下的拉力要求，不会出现绑带从卷轴上脱开的故障。

　　在实际装车应用中，这类系紧箱通常沿货厢侧边等间距布置，单根绑带的额定张紧力可以满足数吨级货物的捆扎需求，相比传统的挂钩式拉紧器，内置式的系紧箱不需要额外收纳，绑带始终连接在卷轴上，不会出现绑带丢失、遗漏的情况，操作效率提升明显，尤其适配快递快运、零担货运等需要频繁装卸、调整绑带的运输场景。结构上所有转动部位都预留了润滑脂加注间隙，长期在户外雨淋、扬尘环境下使用也不会出现转动卡滞，外部涂装采用耐候性粉末涂层，耐盐雾、耐紫外线性能可以满足车辆全生命周期的使用要求，不需要频繁补漆维护。
