双铰耳带定位凸台铰链座结构设计

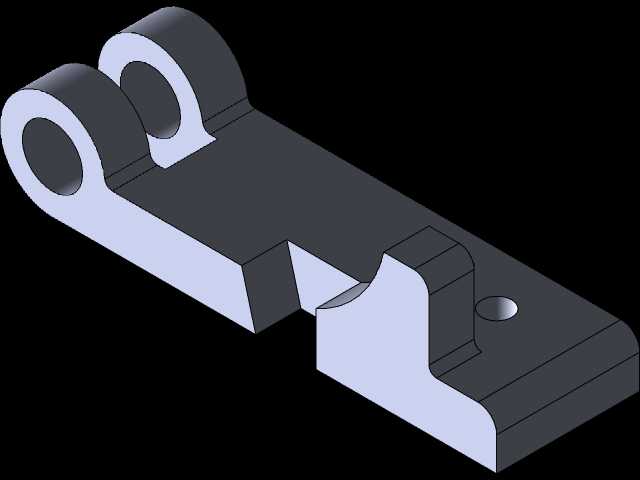

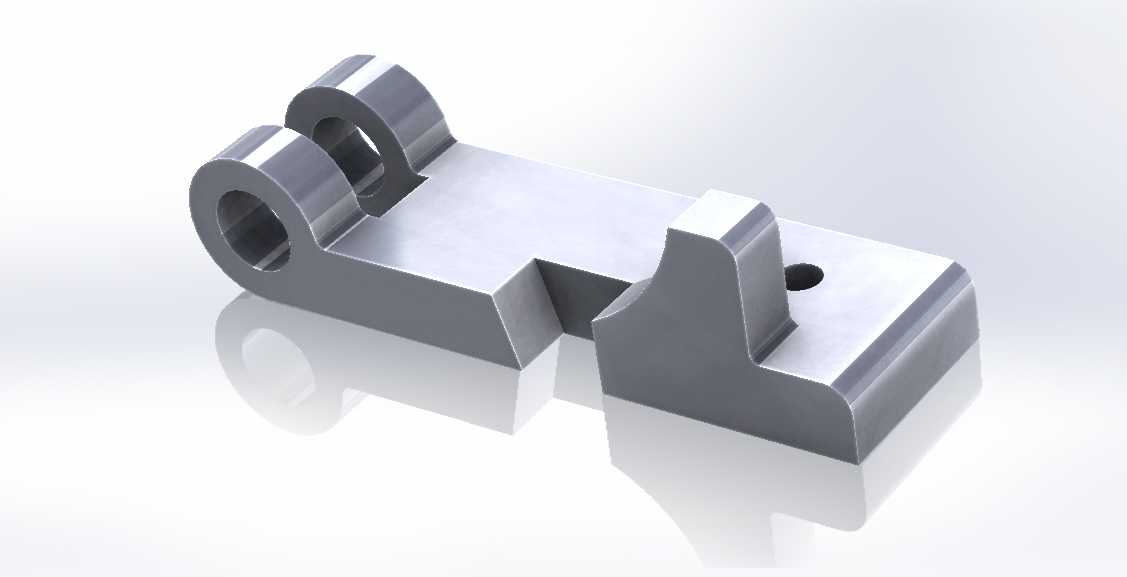

　　在各类需要实现转动副连接的工业设备、工装夹具、自动化输送线以及小型机械结构中，铰链座是承担铰接载荷、限定转动自由度的核心支撑零件，其结构合理性直接决定了铰接机构的运行稳定性与服役寿命。这款铰链座采用一体化铣削成型的结构设计，主体为长条形承载基座，一端设置两个同轴等径的铰耳结构，铰耳内孔为光孔设计，可适配圆柱销、铰接螺栓等标准连接件，双铰耳的布局能够有效分散铰接点的径向载荷，避免单耳结构在交变载荷下出现的根部应力集中问题，同时双铰耳的同轴度公差在设计时严格控制在IT7级以内，保证铰接销轴穿装后无卡滞、转动顺畅。基座主体靠近铰耳的一侧设置有下沉式定位缺口，该缺口可与配套安装件的凸台形成嵌合定位，

　　在装配时无需额外调整即可快速实现横向位置的精准对齐，降低现场装配的调校难度。基座另一端设置有带安装孔的定位凸台，凸台高出基座上平面一定高度，凸台上的安装孔为光孔设计，可穿装紧固螺栓实现与安装基体的刚性连接，凸台的侧面做了斜向加强过渡，避免凸台与基座连接位置在受侧向载荷时出现断裂风险。整个零件的所有棱边均做了R0.5-R1的倒角处理，既去除了机加工产生的锐边毛刺，避免装配过程中划伤操作人员，也能够减少棱边位置的应力集中，提升零件的抗疲劳性能。从安装边界来看，基座底面为全平面设计，安装时可完全贴合在安装基体的平面上，保证支撑面的接触刚度，铰耳内孔的中心高与基座底面的尺寸公差控制在±0.05mm范围内，保证铰接点的高度位置精度，

　　避免因安装高度偏差导致铰接机构出现别劲、磨损加剧的问题。在实际应用场景中，这类铰链座可用于设备防护门的转动支撑、工装夹具的开合机构连接、输送线挡停机构的铰接支撑、小型连杆机构的固定端支座等场景，其承载能力可满足中等载荷下的铰接使用需求，在静态载荷下铰耳可承受的径向载荷能够覆盖多数轻型、中型工业设备的铰接需求。设计过程中针对铰接位置的受力特点，对铰耳根部做了加厚处理，铰耳的厚度与内孔直径的比例控制在1.2:1，既保证了铰耳的结构强度，也不会因结构过于冗余导致零件重量过大、材料浪费。基座主体的截面采用等强度设计思路，从铰耳端到安装凸台端的截面厚度根据弯矩分布做了适配调整，在弯矩较大的铰耳根部位置截面厚度最大，向安装端逐步过渡到合理厚度，

　　在保证整体结构强度的前提下尽可能减少零件的整体重量，降低材料成本。零件的安装孔位置经过布局优化，两个安装孔的中心距与铰耳中心的距离经过受力计算确定，保证紧固螺栓受力均匀，避免单个螺栓受载过大出现松动或断裂。在铰接配合面的设计上，铰耳内孔的表面粗糙度要求控制在Ra1.6以内，降低与铰接销轴的摩擦系数，减少转动过程中的磨损，延长铰接副的维护周期，基座底面的表面粗糙度控制在Ra3.2以内，保证与安装基体的贴合度，避免因接触面不平导致安装后零件出现形变。针对不同使用场景的需求，该结构可适配不同材质的加工需求，常规工况下可采用45号钢调质处理后铣削成型，在有防腐需求的场景下可采用304不锈钢加工，在对重量有要求的场景下也可采用铝合金硬质阳极氧化处理加工，不同材质下的结构尺寸无需做大幅调整，仅需根据材料的强度特性微调壁厚即可满足使用要求。在装配使用时，需注意铰接销轴与铰耳内孔的配合间隙控制在0.02-0.05mm之间，间隙过小会导致转动阻力过大，间隙过大则会出现铰接晃动、定位精度下降的问题，安装紧固螺栓时需采用对角拧紧的方式，保证基座底面与安装基体完全贴合，避免因拧紧顺序不当导致零件出现装配应力。
