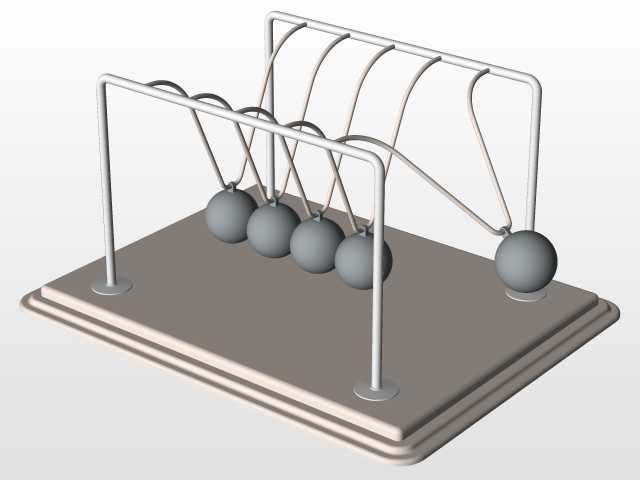

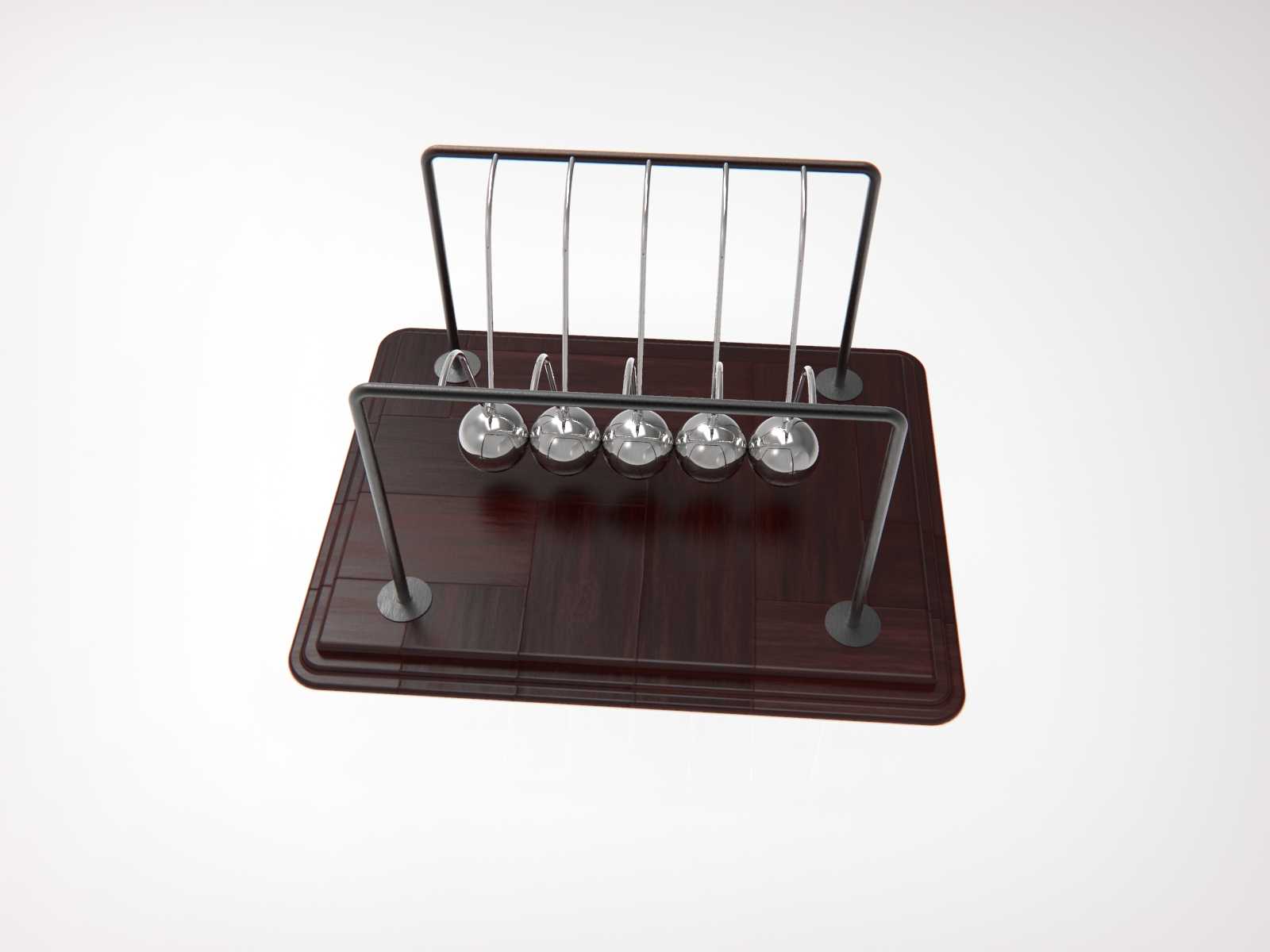

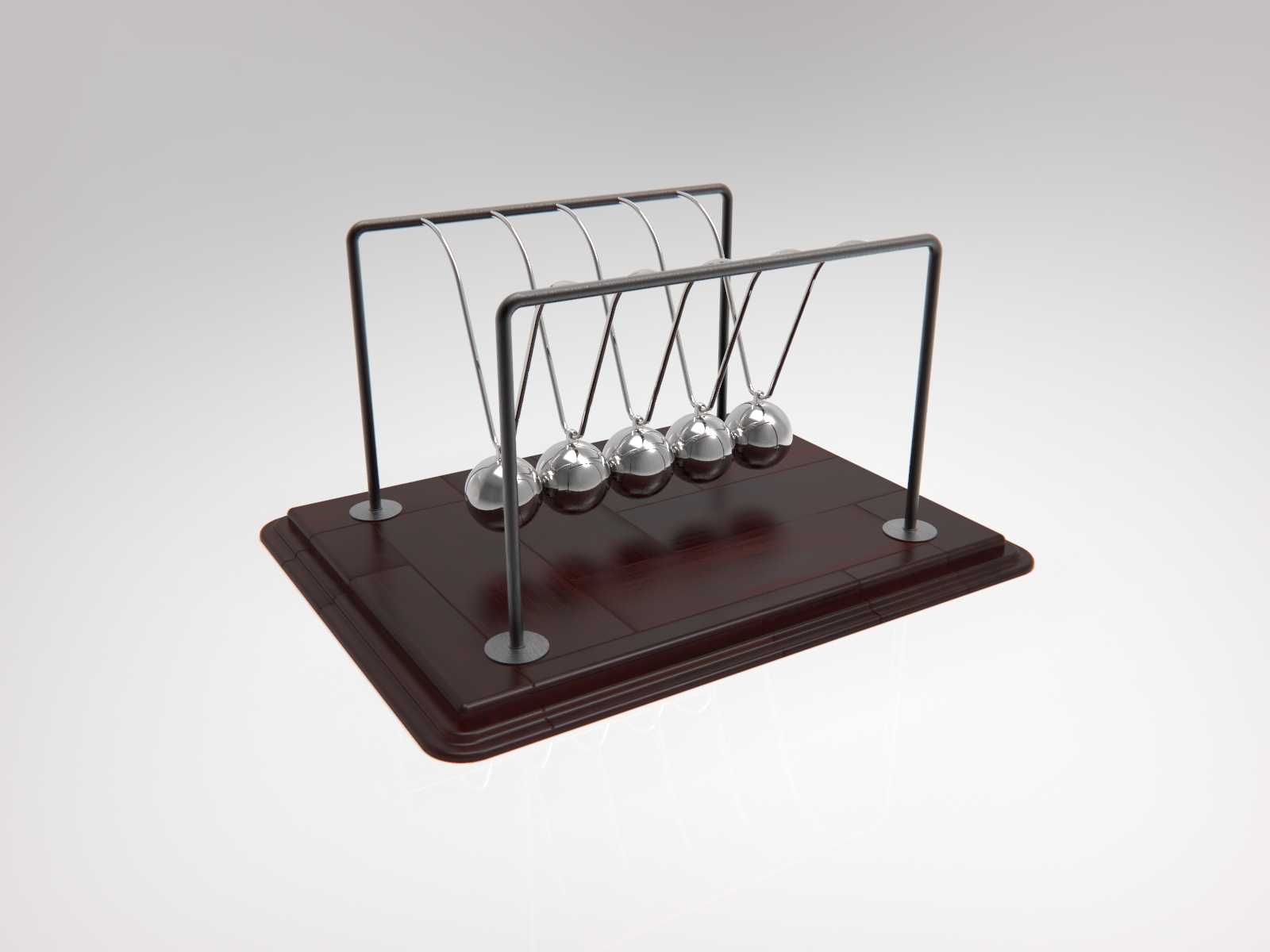

经典力学演示牛顿摆结构三维设计

　　日常接触到的牛顿摆装置，核心作用是通过刚性球体的弹性碰撞直观演示动量守恒与能量传递规律，这类装置既可以作为中学、高校物理实验室的力学演示教具，也常作为桌面装饰摆件放置在办公区域、科技展厅中，帮助观察者直观理解经典力学的基本原理。从结构设计层面来看，整套装置的支撑框架采用双侧立式金属支架搭配顶部悬挂横梁的结构，支架底部通过沉头紧固件固定在高密度木质底座上，底座边缘做了圆角倒角处理，既避免尖锐棱角造成磕碰，也能提升放置时的稳定性，整套装置放置在水平台面时，底座与台面的接触面积足够抵消球体摆动带来的微小倾覆力矩，无需额外固定即可稳定运行。悬挂系统采用多根等长的细金属吊线，每根吊线对应一个金属球体，

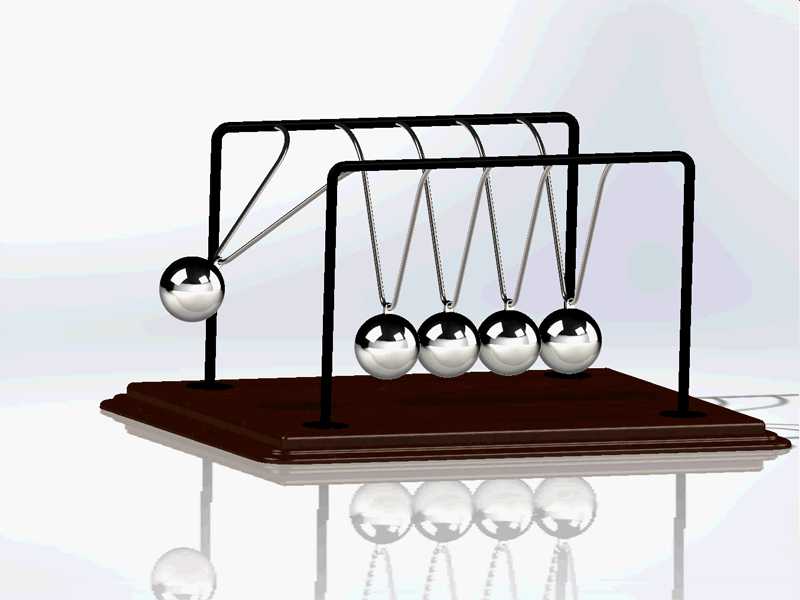

　　吊线的上端通过可调式紧固结构固定在顶部横梁上，设计时需要严格保证每根吊线的长度一致，确保所有球体的球心处于同一水平高度，且球体相邻接触面完全贴合，不存在错位或间隙，这是保证碰撞过程中动量沿直线传递、减少侧向能量损耗的核心要点。球体部分采用高密度金属材质加工，表面做抛光处理，既提升外观质感，也能降低碰撞过程中的非弹性形变损耗，每个球体的直径保持一致，质量误差控制在极小范围内，避免因质量差导致碰撞后摆动幅度不符合力学规律。在实际使用场景中，拉起一侧任意数量的球体至一定高度后释放，球体沿圆弧轨迹下落至最低点时与相邻静止球体发生碰撞，动量会通过中间静止的球体依次传递到另一侧对应数量的球体，使其摆动至接近初始释放的高度，

　　整个过程直观展现了弹性碰撞下的动量守恒与动能传递规律。设计建模过程中，需要重点校核吊线的悬挂点间距，确保相邻球体刚好接触无挤压，同时支架的高度需要匹配吊线长度，保证球体摆动时最低点距离底座上表面留有足够间隙，避免摆动过程中球体与底座发生摩擦干涉；底座的重量需要经过配重计算，整体重心落在底座支撑面的中心区域，即使单侧球体摆动到最大幅度，整套装置的重心偏移量也不会超出支撑边界，防止装置倾倒。此外，支架与底座的连接位置设计了隐藏式的安装槽，紧固件安装后表面无凸起，既保证外观整洁，也避免突出结构剐蹭使用者；顶部横梁的吊线固定点设计了微调结构，装配时可以通过调整吊线长度校准每个球体的高度，保证所有球体的中心轴线共线，

　　碰撞时作用力沿球心连线传递，避免出现球体摆动时的侧向晃动。这类装置的尺寸通常适配桌面放置需求，底座长度控制在200mm至300mm区间，宽度在120mm至180mm区间，整体高度在180mm至250mm区间，既不会占用过多桌面空间，也能保证球体有足够的摆动行程，让演示过程清晰可见。建模时需要注意各部件的装配约束关系，吊线与球体、吊线与横梁的连接采用铰接约束，模拟实际摆动时的转动自由度，支架与底座之间采用固定约束，还原实际装配后的刚性连接状态，碰撞接触面设置合理的接触参数，能够在运动仿真中复现真实的碰撞传递效果，为后续的结构优化、教具生产提供准确的三维模型依据。
