杠杆毂机械传动连接构件结构设计

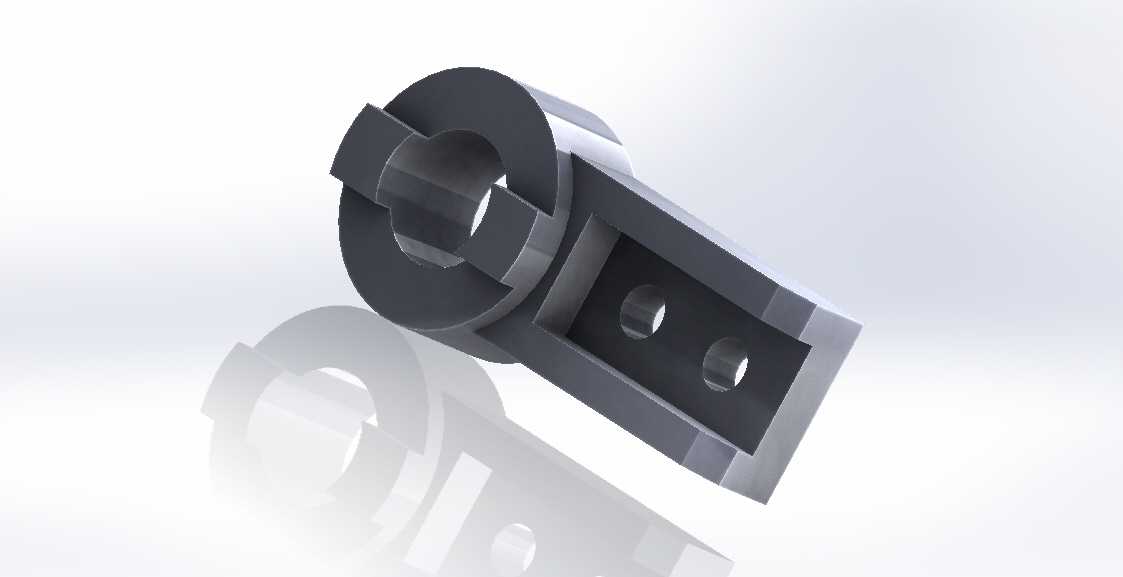

　　在各类需要杠杆式力传递、扭矩转换的机械传动场景中，杠杆毂是承担铰接支撑、力臂定位、扭矩传递的核心连接构件，常见于轻工机械的执行机构、农用机械的操纵连杆组、工业设备的锁止联动结构、输送线的拨叉驱动单元中，其结构合理性直接决定整套杠杆传动机构的动作精度、承载能力与服役寿命。从实际工况适配角度出发，该构件的设计首先要匹配对应杠杆组件的安装空间边界，其带键槽的轴孔段用于与固定支撑轴或驱动转轴配合，通过平键传递周向扭矩，避免工作过程中出现相对转动打滑的问题；轴孔外侧的环形凸台结构一方面用于限制杠杆臂的轴向窜动，另一方面可作为轴承衬套的安装定位面，降低铰接位置的转动摩擦阻力。延伸出的叉形臂结构上设置有两个同轴的销孔，用于通过圆柱销与杠杆力臂、

　　联动拉杆或执行推杆实现铰接，销孔的位置度公差需要严格控制，否则会导致连杆机构运动过程中出现卡滞、附加载荷过大的问题，长期运行会造成销孔偏磨、构件变形甚至断裂。设计过程中需要优先考虑受力路径的合理性，从轴孔承载段到叉形臂的过渡位置采用大圆角平滑过渡，避免直角结构造成的应力集中，在满足强度要求的前提下对非承载区域做适当的减重挖槽处理，既可以降低构件自身重量，减少传动过程中的惯性载荷，也能节约加工原材料成本。该构件的外形尺寸需要适配整套连杆机构的运动包络空间，安装时轴孔与支撑轴的配合公差通常选用H7/k6的过渡配合，既保证装配定位的精度，也便于后期维护拆卸；叉形臂上的销孔与连接销采用H8/h7的间隙配合，保证铰接转动的灵活性，

　　同时避免间隙过大造成的传动回程误差。在实际选型应用时，需要根据整套机构的最大传递扭矩、杠杆比、往复动作频率核算构件的承载能力，轴孔的直径要匹配对应支撑轴的轴径，叉形臂的开档尺寸要适配所连接杠杆臂的厚度，销孔的直径要匹配连接销的规格，同时要保证构件安装后，杠杆摆动过程中不会与周边的机架、其他传动构件发生运动干涉。从加工工艺角度考虑，该构件适合采用模锻毛坯后进行机加工的方式生产，模锻毛坯可以保证金属纤维流线沿构件受力方向连续分布，大幅提升构件的抗疲劳强度，后续机加工过程中以轴孔中心线作为加工基准，依次加工端面、凸台、叉形臂平面与销孔，保证各形位公差满足设计要求，销孔位置可根据工况需求增加淬火处理提升表面硬度，

　　降低铰接转动过程中的磨损速率。在装配调试环节，需要先清理轴孔与销孔内的加工毛刺，在配合面涂抹适量润滑脂，安装后手动扳动杠杆臂检查转动灵活性，确认无卡滞、无异常旷量后再锁紧轴向定位紧固件，设备运行过程中需要定期检查铰接位置的磨损情况，及时补充润滑脂，避免干摩擦造成构件过早失效。
