三阶益智魔方结构三维数字建模

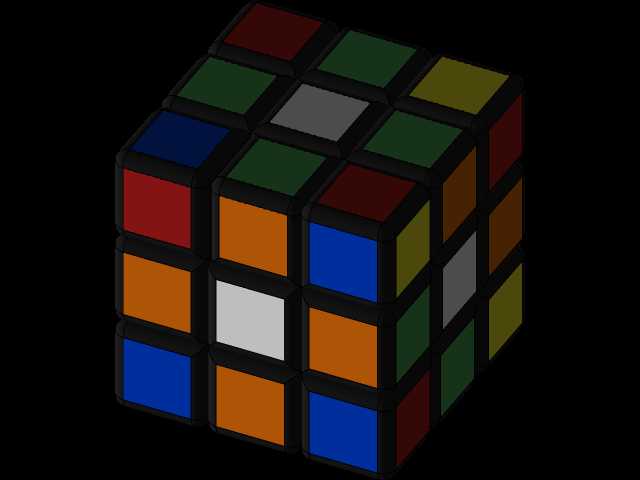

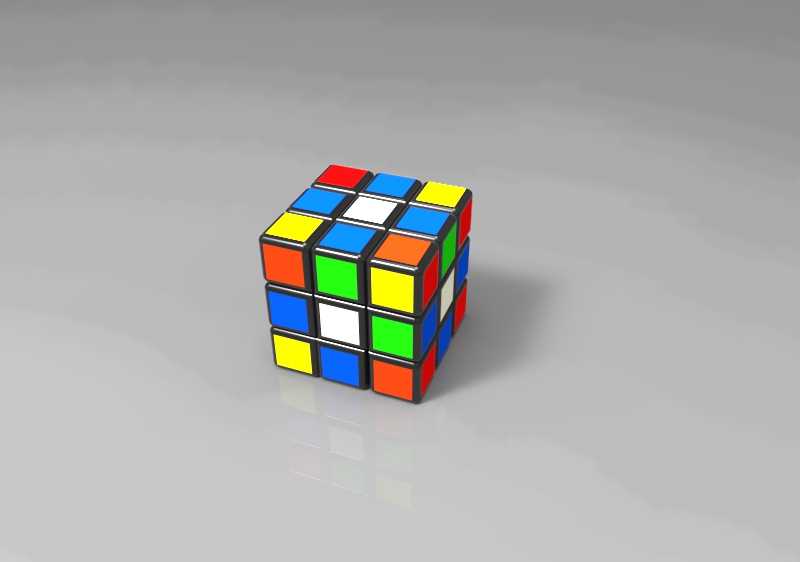

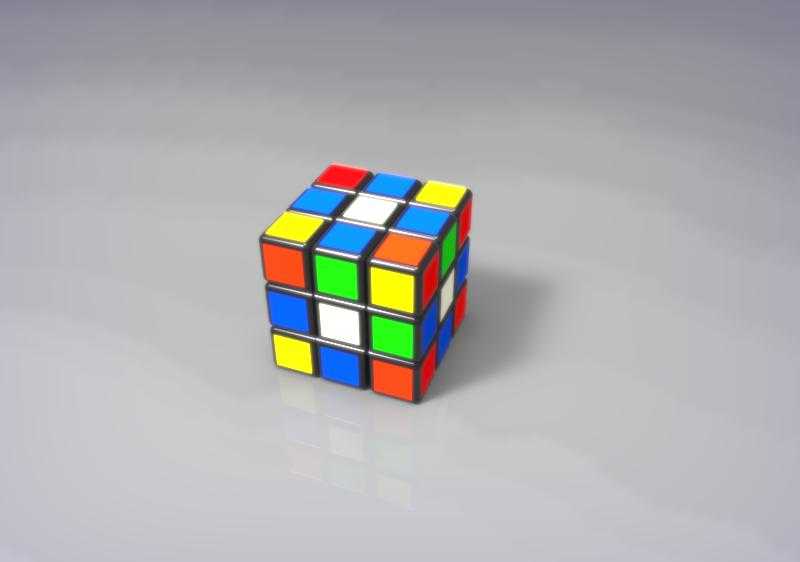

　　这款三阶魔方的三维建模，核心围绕其经典的6面3层旋转拼合结构展开，建模过程中首先拆解了魔方的核心连接轴、中心块、棱块、角块四大组成部分，每一个块体的卡扣结构都做了精准的还原，确保块体之间的旋转间隙控制在0.15mm以内，既保证旋转时的顺滑度，又不会出现块体松脱晃动的问题。从实际应用场景来看，这类魔方结构的建模除了服务于益智玩具本身的开模生产之外，还常被用于机械结构教学中的空间传动演示、工业设计专业的曲面拼接练习，甚至部分文创产品的模块化结构设计也会参考魔方的旋转卡接逻辑。在设计思路上，建模时优先保证了每一个外露面的平面度，所有彩色贴片的安装槽深度统一为0.2mm，刚好适配常规PVC贴片的厚度，避免贴片突出影响旋转手感或者凹陷积灰；

　　中心块的轴孔采用了带限位台阶的设计，和中心轴装配后可以通过螺丝调节块体之间的压紧力度，适配不同使用者对旋转阻尼的偏好。外形尺寸上，这款魔方整体为标准57mm正立方体，所有边角做了R3.5mm的圆弧过渡，既符合手持把玩的人体工学，也避免了尖锐边角的磕碰风险；安装边界方面，核心轴的总长度控制在52mm，六个方向的中心块装配后突出轴端的距离统一为2.5mm，预留出棱块和角块的旋转活动空间，不会出现旋转时块体之间的干涉卡滞。从结构功能特性来说，每一个角块都带有三个方向的卡脚，和相邻三个中心块、三个棱块的卡槽配合，旋转到任意角度时都能保持至少两个卡脚处于卡合状态，不会出现散架的情况；棱块的卡脚做了减胶处理，在保证结构强度的前提下降低整体重量，

　　整颗魔方的总重量控制在90g左右，长时间手持把玩也不会产生明显的负重感。建模过程中对所有配合面都做了拔模处理，拔模角度统一为1.5度，完全适配注塑模具的生产要求，不需要后续二次修改就可以直接导出用于模具加工；块体内部的加强筋厚度均匀控制在1.2mm，既避免注塑时出现缩痕，也能保证块体在反复旋转受力的情况下不会出现断裂变形。不同于市面上部分异形魔方的特殊结构，这款标准三阶魔方的建模完全还原了主流竞速魔方的内部结构逻辑，中心块的弹簧安装槽深度为4mm，可以适配线径0.4mm、长度8mm的压缩弹簧，提供稳定的旋转回弹力；角块和棱块的接触面做了微弧面处理，旋转时的接触面积更小，转动阻力更低，同时也减少了长期使用后的磨损量。

　　在实际的玩具生产场景中，这套模型可以直接用于手板打样，验证结构的旋转顺畅度和装配公差，也可以用于结构教学中演示模块化卡接结构的设计思路，帮助初学者理解空间装配的逻辑；在工业设计的练习场景中，这款模型的曲面拼接、公差配合、装配关系都非常适合作为三维建模的练习案例，帮助学习者掌握多零件装配、间隙控制、结构干涉检查的相关技能。建模时所有零件的坐标系都做了统一对齐，装配时只需要按照中心轴-中心块-棱块-角块的顺序依次装配即可，不需要额外调整零件位置，所有配合关系都做了装配约束，旋转测试时可以完整模拟魔方的任意角度转动，不会出现约束错误导致的零件错位。
