工业控制用转换开关结构三维设计

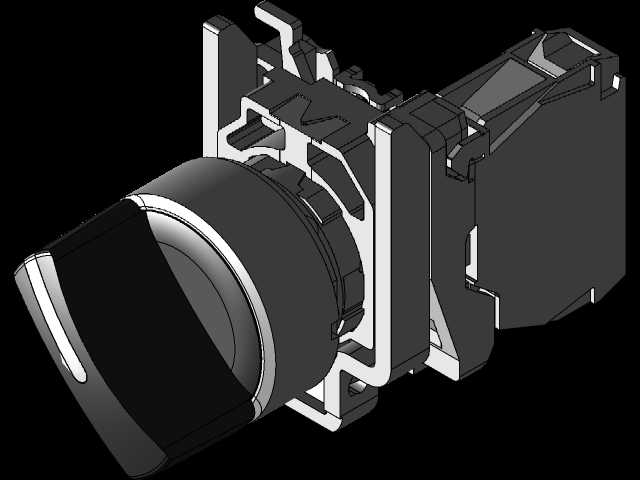

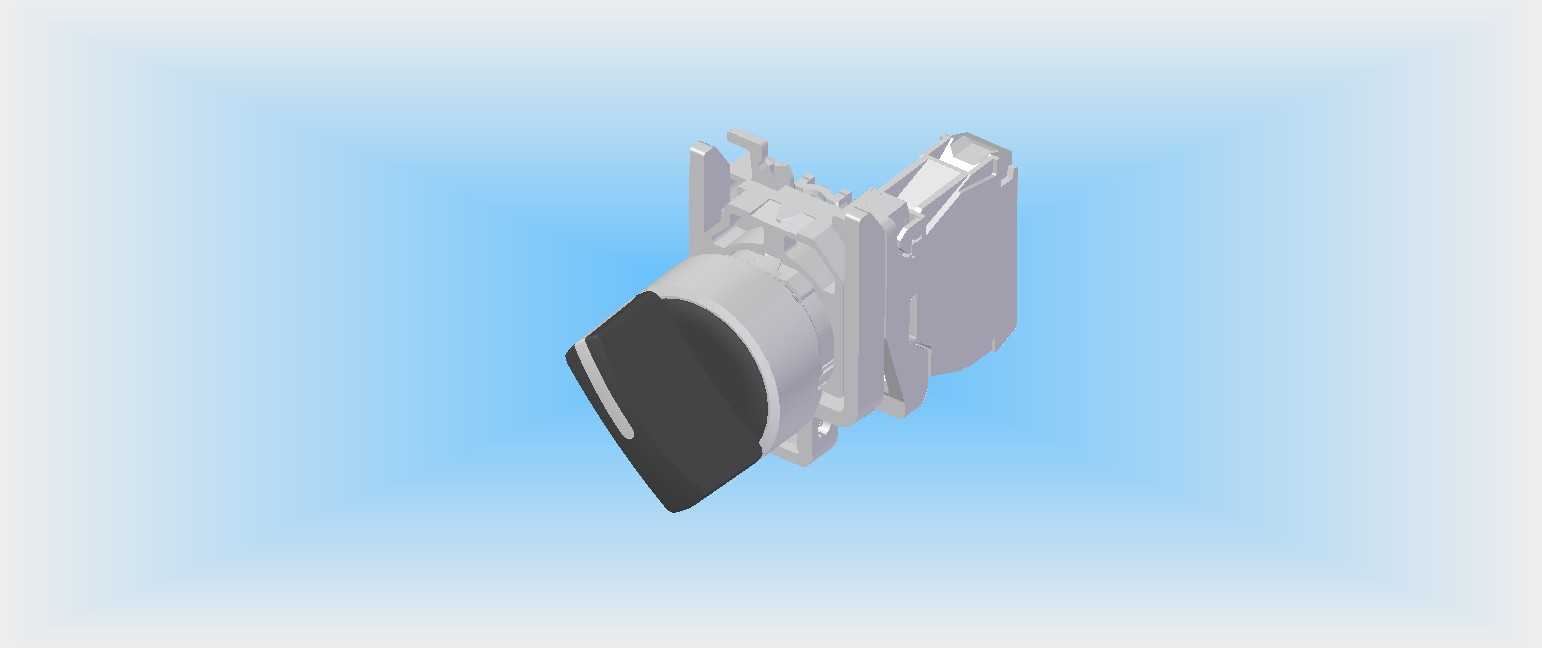

　　这款转换开关的三维结构设计，核心围绕工业现场低压控制回路的实际操作需求展开，日常主要应用在机床控制柜、自动化生产线配电回路、小型设备操作面板这类场景里，用来完成不同控制回路的电源切换、功能档位转换、手动自动模式切换这类操作，是低压电气控制回路里十分常见的操作元件。从结构设计的逻辑来看，整个模型还原了转换开关的完整装配关系，前端的操作旋钮采用带防滑纹理的斜面设计，操作时手指贴合度更好，即便操作人员佩戴薄劳保手套也能准确施力切换档位，不会出现打滑脱力的情况，旋钮的旋转角度做了明确的档位限位，每个档位切换时都有清晰的卡位反馈，避免操作时出现档位不到位、触点虚接的问题。旋钮后部连接的是传动机构，这部分的设计重点是保证旋转动作的精准传递，

　　将前端旋钮的转动同步传递到后部的触点模块，传动件之间的配合间隙控制在合理范围，既不会因为间隙过大导致档位偏差，也不会因为配合过紧出现操作卡滞、旋转阻力过大的问题。后部的触点组件采用模块化堆叠的设计思路，可以根据实际控制回路的需求增减触点模块数量，不需要改动主体安装结构就能适配不同的回路接线需求，每个触点模块内部的动、静触点接触位置做了对应结构设计，保证档位切换时触点接触压力足够，通断状态可靠，避免长期使用后出现接触不良、触点烧蚀的情况。安装部分的结构设计充分考虑了柜内安装的实际边界，开关主体采用标准的导轨安装卡扣结构，适配行业通用的电气安装导轨，不需要额外加工定制安装孔就能快速固定在控制柜内的导轨上，

　　前端面板的安装尺寸符合常规操作面板的开孔标准，安装时只需要在面板上开出对应尺寸的安装孔，将开关主体从面板后侧穿入，前部用固定锁紧圈拧紧就能完成面板固定，安装和后期拆卸维护都十分便捷。从外形尺寸的边界来看，整个开关的前部操作旋钮突出面板的高度控制在合理范围，不会因为突出过多导致现场操作时被意外磕碰触发误动作，后部主体的深度尺寸也充分考虑了常规控制柜的内部纵深，不会出现安装后柜门关合受阻、和柜内其他布线或者元件发生干涉的问题。接线端子的位置设计在开关主体的后侧下部，每个接线端子都预留了足够的接线操作空间，方便操作人员使用螺丝刀完成导线压接，端子之间的绝缘间距符合低压电器的安全要求，避免不同回路接线之间出现爬电、短路的风险。

　　整个结构的细节设计都贴合工业现场的实际使用工况，比如操作旋钮的材质选用耐磨的工程塑料结构，长期反复旋转操作也不会出现明显的磨损松动，内部传动件的结构强度足够承受日常操作的扭力，不会因为多次操作出现结构断裂、档位失效的问题。在做三维建模的时候，各个零件之间的装配约束都完全按照实际生产的装配关系设置，活动部件的运动行程和实际产品的动作逻辑完全一致，可以直接用来做控制柜的布局干涉检查、操作面板的人机工程验证，也能作为低压电器结构设计的参考案例，帮助设计人员快速理解这类转换开关的内部构造和装配逻辑，减少前期设计时的结构试错成本。
