工业控制用带灯凸头按钮结构设计

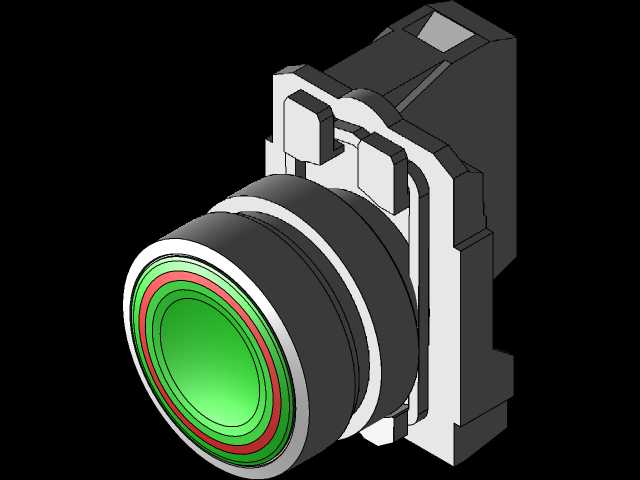

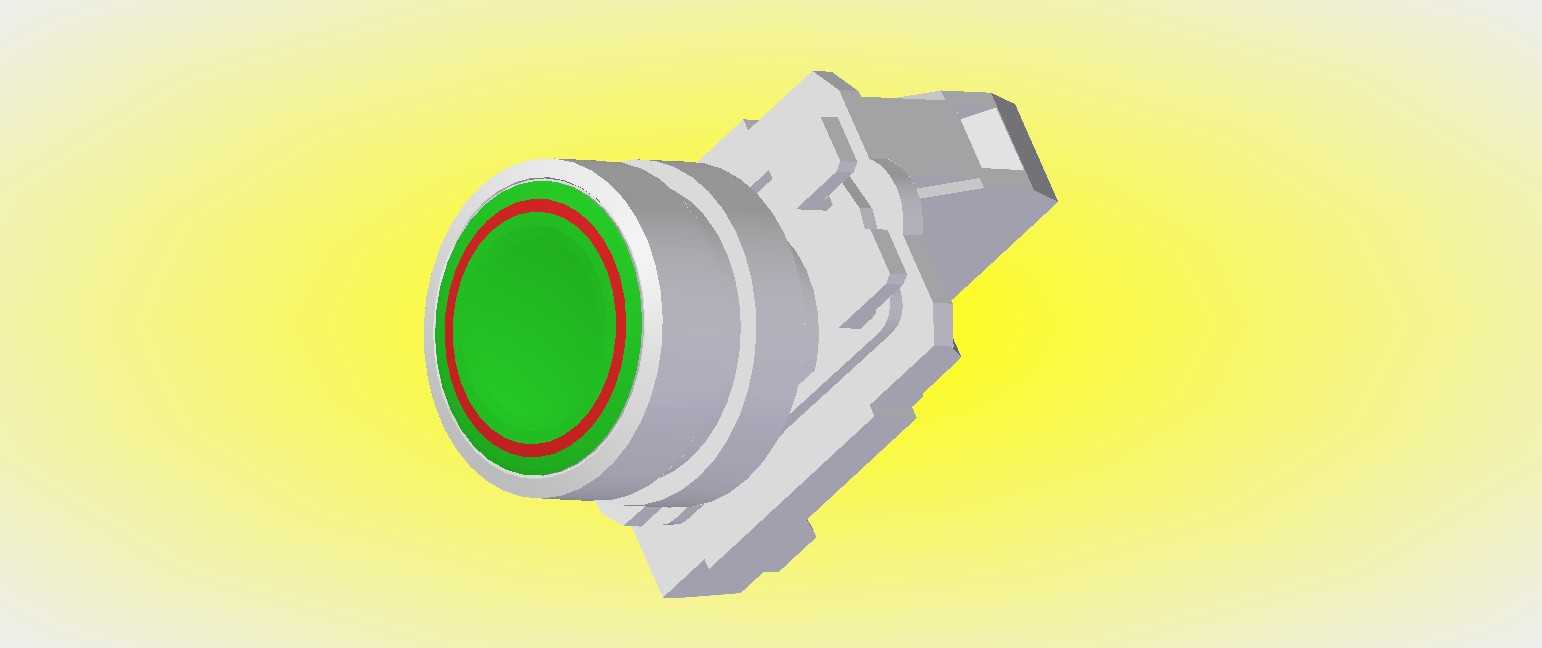

　　这类带灯凸头按钮是工业电气控制回路里最常见的操作输入元件之一，日常在生产线控制柜、机床操作面板、自动化设备启停工位、配电盘操作面都能见到它的身影，主要承担回路通断信号输入、设备状态触发的功能，相比平钮，凸头结构的操作面突出安装面板，操作人员戴劳保手套也能精准按压，不会出现误触或者按不到位的情况。从结构设计来看，这个按钮采用卡扣式安装基座，后部的卡扣结构适配标准30mm安装开孔，安装时不需要额外拧固定螺母，直接从面板正面推入开孔就能卡紧，基座上的定位筋能和面板开孔的定位槽配合，防止按钮安装后出现周向转动，保证按钮上的标识方向始终对齐操作人员视角。按钮头部的操作帽采用圆弧过渡的凸面设计，按压行程控制在3-4mm区间，

　　按压力度设置在5-8N，既不会因为力度太轻出现误触发，也不会因为力度过大导致操作人员长时间操作出现手部疲劳，操作帽外圈的红色环是状态指示的分界层，内部的绿色透光层在按钮内置LED点亮时，能均匀透出光线，不会出现局部亮斑，方便操作人员在远距离或者光线不足的车间环境下快速识别按钮对应的设备状态。设计过程中首先考虑的是工业现场的复杂使用环境，按钮基座采用阻燃工程塑料材质，能耐受常见的油污、切削液飞溅，表面做了哑光处理，不会在车间照明下产生反光干扰操作人员判断，内部的触点模块采用模块化设计，可以根据实际回路需求搭配常开或者常闭触点，不需要更换整个按钮主体就能完成触点配置调整，后期维护更换触点模块也不用拆动面板上的安装基座，

　　能大幅减少设备停机维护的时间。安装边界方面，按钮后部的接线端子距离安装面板的深度控制在45mm以内，适配市面上绝大多数控制柜、操作箱的内部安装空间，不会出现后部深度不够顶到柜内走线或者其他元件的情况，接线端子采用螺丝压接结构，能适配0.5-2.5平方毫米的多股铜芯线，压接后能承受不小于20N的拉脱力，满足工业现场接线的可靠性要求。实际使用场景里，这类绿色带灯按钮通常作为设备启动、运行确认、复位就绪的操作元件，和红色急停、黄色停止按钮搭配组成操作工位的控制按钮组，按钮的防护等级达到IP65，安装在面板正面后能阻挡车间内的粉尘、飞溅的液体进入按钮内部，避免触点因为积尘或者进液出现接触不良的问题。设计时还考虑了操作的反馈手感，

　　按钮内部设置了复位弹簧，按压到位后会有清晰的段落反馈，操作人员不需要看按钮就能通过手感确认是否按压触发成功，内置的灯源采用长寿命LED，和按钮的机械寿命匹配，不需要单独更换灯源，减少后期的维护工作量。按钮头部的外圈做了加厚处理，即使受到意外的磕碰也不会出现开裂或者变形，能适应车间内设备搬运、工件移动过程中可能出现的碰撞场景，基座上的卡扣采用弹性设计，多次拆装也不会出现卡扣断裂或者卡紧力不足的问题，满足设备组装、后期改造过程中反复拆装的需求。
