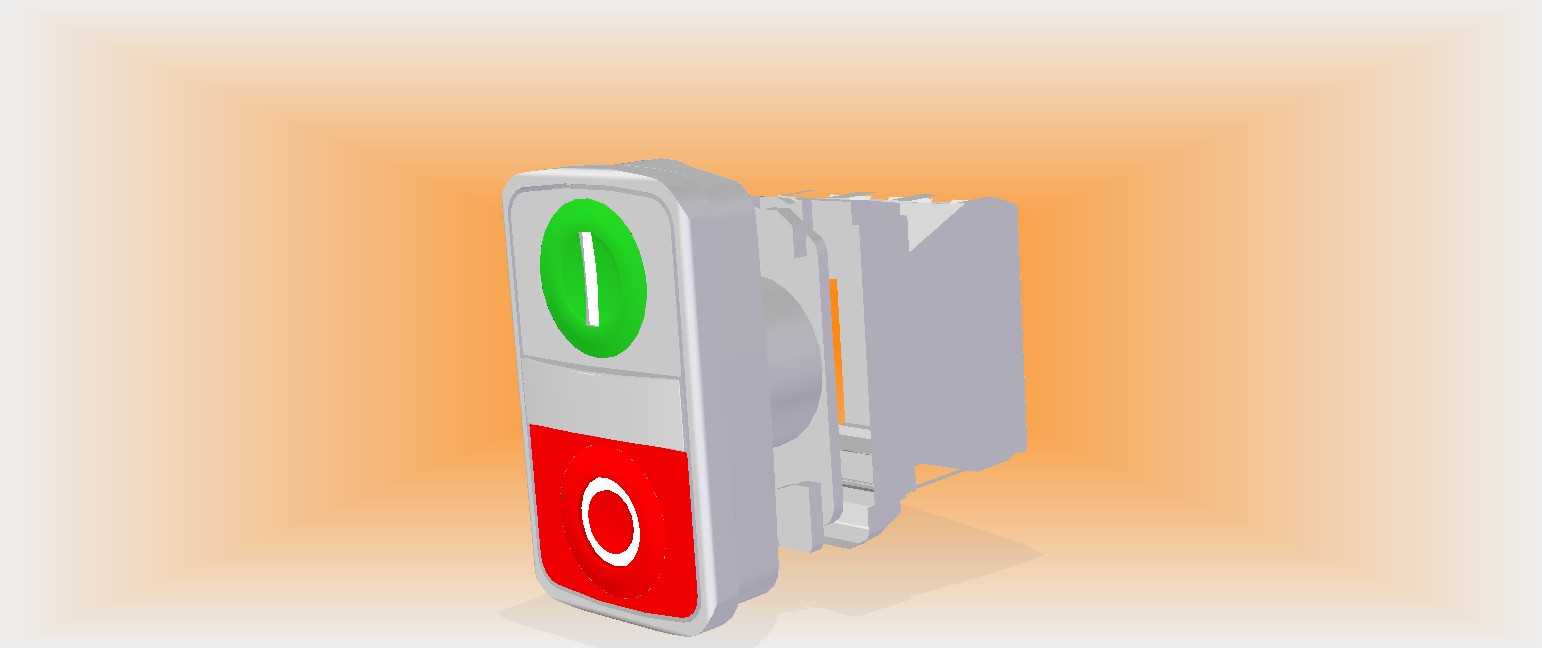

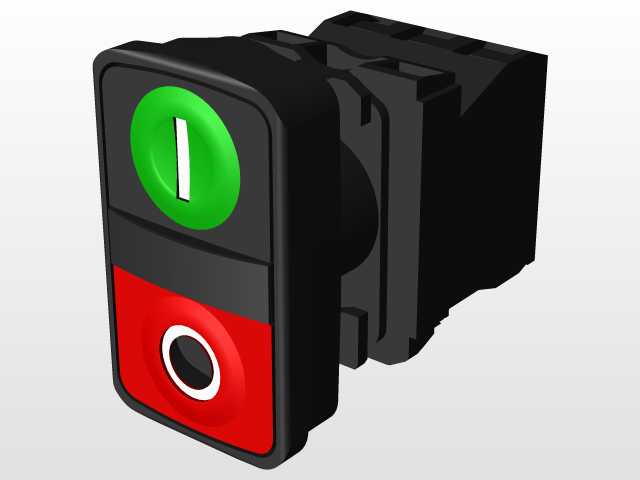

红绿双位启停控制按钮开关结构

　　这类双位红绿按钮开关，在工业现场的分布式控制回路里出镜率极高，不管是小型皮带输送线的本地操作盒、机床旁的悬挂操作站，还是自动化产线的工位旁手动干预点位，都能看到这类元件的身影。它把启动、停止两个最常用的操作功能集成在同一个安装基座上，相比两个独立按钮分散安装的方案，能大幅压缩操作面板的开孔空间，也能让操作人员快速识别操作位，避免紧急工况下找错按钮的问题。从结构设计来看，上部绿色按钮采用凸起式的操作头，表面做了内凹的竖条防滑纹理，戴劳保手套操作时也能准确按动，不会出现打滑脱手的情况，绿色作为启动信号的标准色，在车间各类照明环境下都有足够的辨识度；下部红色按钮采用稍低的安装高度，表面是环形标识，对应停止功能，

　　刻意做的高度差是为了从物理层面减少误触概率，毕竟停止操作尤其是紧急停机的触发，需要明确的按压动作，避免日常剐蹭意外触发停机造成产线断流。整个开关的安装基座采用导轨适配结构，背部的卡扣可以直接卡在标准35mm电气安装导轨上，不需要额外打孔固定，在电控箱内部布线时，能和继电器、端子排等元件保持统一的安装基准，基座侧面预留的接线端子空间，能容纳1.5平方毫米的多股铜芯线接入，接线完成后导线不会和相邻元件产生干涉。操作头和基座之间的密封间隙做了错位挡边设计，能阻挡车间内的浮尘、切削液飞溅进入开关内部，适配普通机加工车间的工况环境，不需要额外加装防护套就能满足IP54左右的防护等级。从安装边界来看，

　　整个开关的面板安装开孔尺寸为标准22mm孔径，和市面主流同规格按钮的开孔完全兼容，做面板设计时不需要单独调整开孔参数，直接调用标准件库的开孔轮廓即可，面板外漏部分的总高度控制在30mm以内，不会因为操作头突出过多影响操作盒的整体布局，也能减少外力磕碰造成的按钮损坏。内部的触点模块采用模块化堆叠设计，启动按钮默认搭配一组常开触点，停止按钮默认搭配一组常闭触点，如果有特殊的回路需求，还可以在基座上额外堆叠触点模块，不需要更换整个开关本体，就能扩展信号输出的路数，适配不同的控制逻辑需求。操作手感上，按钮的按压行程设计在3mm左右，按动到行程2/3位置时触点就会完成切换，同时带有清晰的段落反馈，操作人员不需要看按钮状态，

　　仅凭手感就能确认操作是否生效，在视线需要同时关注设备运行状态的工况下，这种明确的反馈能大幅提升操作的准确性。开关的整体外壳采用阻燃级工程塑料材质，长期在电控箱内60摄氏度的工作环境下不会出现形变，接触操作头的部分做了抗老化处理，常年受车间光照、油污侵蚀也不会出现掉色、脆裂的问题，能满足工业场景下长期稳定使用的需求。在做三维建模的时候，要特别注意按钮按压状态下的行程空间预留，尤其是活动部件和固定基座之间的间隙，不能出现运动干涉，背部导轨卡扣的弹性结构要还原到位，方便后续做虚拟装配的时候验证安装拆卸的流程是否顺畅，接线端子的位置要和实际产品的出线方向一致，避免后续做布线设计时出现导线走向和实际安装不符的问题。
