单相交流运行电容结构三维数模

　　在民用电气、小型工业电机配套领域，单相交流电机的启动与运行环节离不开这类电容元件的支撑，日常接触的家用空调外机风机、单相清水泵、小型木工台锯、吊扇等设备的电路回路中，都能见到这类圆柱型电容的身影。它的核心作用是在单相交流供电场景下，为电机副绕组提供相位差90度左右的超前电流，帮电机建立旋转磁场完成启动，启动后依旧串联在副绕组回路中参与运行，补偿电机的功率因数，降低整机无功损耗，避免电机运行时出现过热、扭矩不足、转速波动的问题。

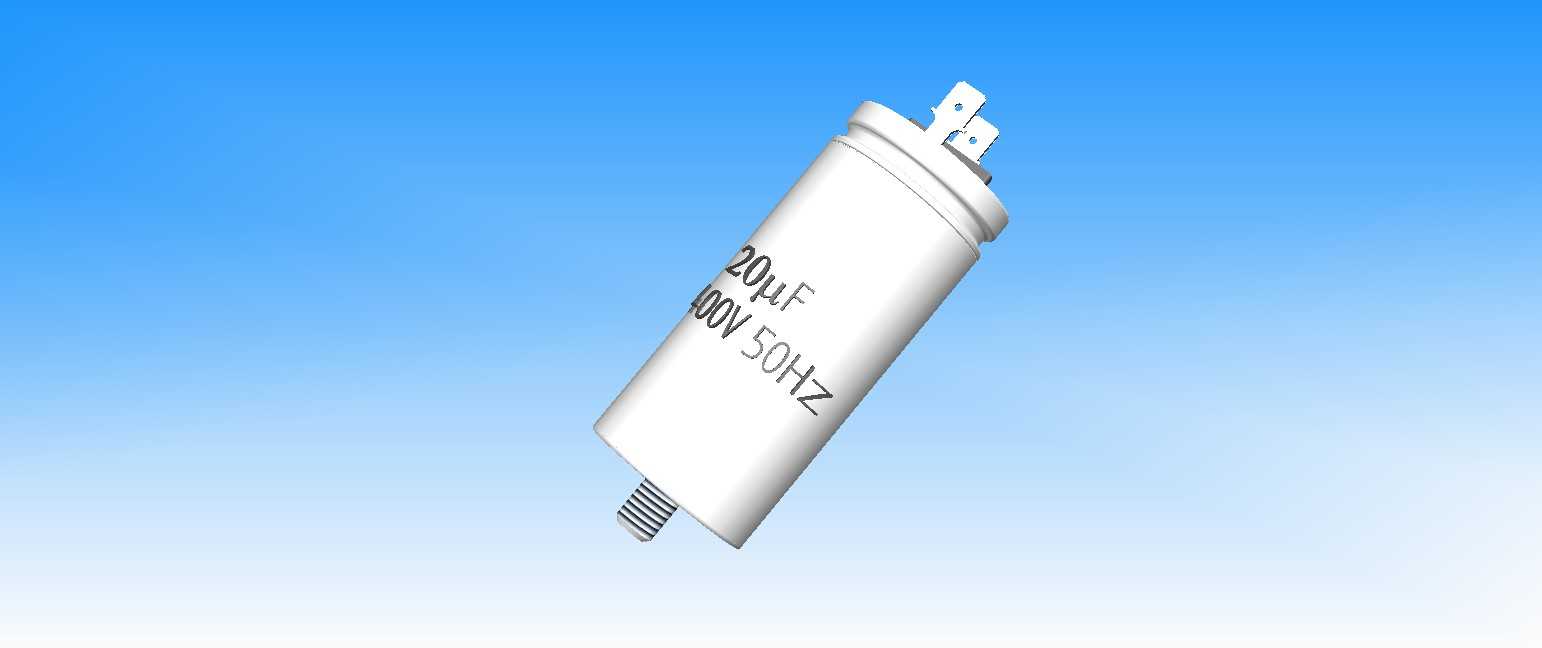

　　从结构设计来看，这个模型还原了金属化聚丙烯薄膜电容的典型外形，主体采用圆柱型铝壳封装，外壳做了滚压收边处理，两端的卷边结构可以牢牢固定内部的电容芯子与密封填充料，避免长期使用过程中外界潮气、粉尘侵入内部导致绝缘性能下降。顶部的引出端采用双插片式接线端子，端子做了镀锡防氧化处理，插片的间距、厚度符合常规低压电气配件的通用接线标准，适配市面上绝大多数6.3mm规格的冷压接线端子，接线时不需要额外做转接处理，直接插装后压接即可完成电气连接，底部预留的单螺栓安装柱是这类电容最常用的固定结构，安装时只需要在设备的安装钣金上开出对应直径的通孔，将螺栓穿过安装孔后用螺母锁紧就能完成固定，不需要额外设计定制化的安装支架，能大幅降低设备整机的结构设计成本。

　　建模过程中优先还原了产品的实际安装边界，圆柱主体的外径、整体长度、顶部插片的伸出长度、底部安装螺栓的公称直径与伸出长度，都参考了行业内同规格20μF/400V等级电容的通用尺寸公差，在做设备结构布局时，可以直接调用这个模型做干涉检查，不需要反复核对样品尺寸。外壳表面的参数标识区域做了凹凸纹理还原，模拟真实产品表面丝印参数的视觉效果，顶部的绝缘密封盖与铝壳的配合间隙、插片与密封盖的配合位置都按照实际装配关系做了还原，没有出现结构穿模、配合错位的问题。

　　在实际设备选型配套时，这类电容的安装位置通常会预留10mm以上的周边散热间隙，因为电容长期运行时会有轻微的温升，紧贴其他发热元件会加速内部薄膜的老化，缩短使用寿命，建模时也特意保留了外壳的完整圆柱曲面，方便设计人员在装配环境下直接做间隙校验。接线端子的朝向可以根据设备内部的布线方向做调整，模型的端子部分与主体做了独立的装配约束，实际使用时可以根据布线需求旋转端子角度，不需要重新建模修改。不同于螺栓引出式的电容结构，这种插片式接线的电容在批量装配时效率更高，不需要拧接线螺栓，只需要把预压好冷压端子的导线插到位就能完成接线，适合流水线批量装配的家电、小型机电产品使用。

　　从结构可靠性角度，圆柱型的铝壳结构有更好的抗形变能力，设备运输过程中的振动、挤压不容易造成外壳破损，内部的电容芯子采用环氧树脂灌封固定，即使设备运行时存在持续振动，芯子也不会在外壳内部出现移位、引线拉断的问题。底部的安装螺栓与铝壳之间做了绝缘隔离，安装时即使螺母压接到设备的金属钣金上，也不会出现外壳带电的安全隐患，符合低压电气配件的安全设计规范。做三维布线设计时，可以直接以顶部的两个插片作为布线终点，规划导线的走线路径，计算导线的合理长度，避免出现导线长度不够或者冗余过长的问题。
